Bolzen

Workshop

1. Starten Sie ein neues Muster (z. B.: „bk1, bolzen“)

2. Zeichnen Sie folgende Grundrisskontur.

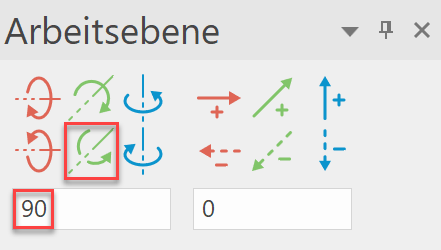

3. Arbeitsebene in X-Achse um 90° aufklappen.

4. Zeichnen Sie nun folgende zweite Kontur.

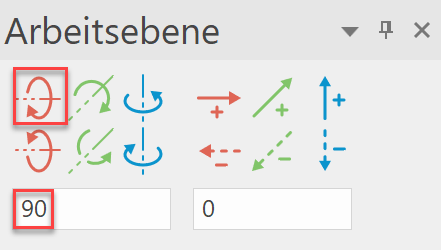

5. Arbeitsebene in Y-Achse um 90° aufklappen.

6. Zeichnen Sie nun einen Kreis mit Radius 20 mm.

7. Erstellen Sie nun mit 3-ANSICHTEN-KÖRPER DEFINIEREN ein 3D Volumen.
   Tipp

   Bei 3-Ansichten-Körper (3AK) müssen die Konturen geschlossen sein und in unterschiedlichen Arbeitsebenen gezeichnet werden.
   Die Mittellinie muss ein eigenes Muster sein!
   Die Mittellinien können über AUSFERTIGEN > MITTELLINIE oder KREISMITTELLINIE erzeugt werden.



Tipp

Wurden die Mittellinien mit den Mechanik-Funktionen (AUSFERTIGEN > MITTELLINIE bzw. MITTELLINIEN FÜR KREIS) erstellt, so erscheinen diese im 2D Plan automatisch.

Der Überstand der Mittellinien kann über EINSTELLUNGEN > OPTIONEN > ARBEITSPARAMETER > MECHANIK-LINIEN konfiguriert werden.

Tipp

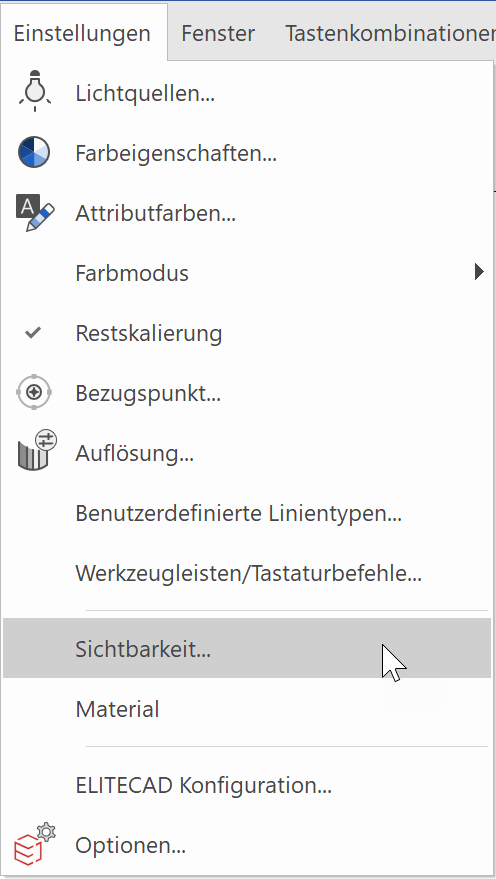

Werden Mittellinien, oder andere Konturen im 3D-Modell nicht mit den Mechanik-Funktionen eingegeben, so müssen diese noch über EINSTELLUNGEN > SICHTBARKEIT bearbeitet werden.

z. B.: Muster starten und 2D Mittellinie zeichnen. Wird nun MUSTER WIRD IMMER DARGESTELLT“ gewählt, so erscheint diese Mittellinie in allen Ansichten im Plot.
Mittels 3D TEIL IN SCHNITTANSICHT UNGESCHNITTEN DARSTELLEN kann festgelegt werden, welcher Teil (Bolzen, Schrauben, …) ungeschnitten dargestellt wird.
(Schrauben die mit einem DIN Modul von ELITECAD erstellt wurden, besitzen diese Kennung schon.)
