Ansichten erzeugen

Ansichten definieren

Mit ELITECAD ist es möglich die 2D-Grundrisse, Ansichten und Schnitte per Knopfdruck zu erzeugen.

Generierung der 2D-Ansichten und Grundrisse

Workshop

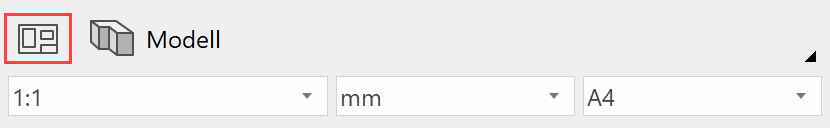

1. Ansichtenverwaltung aufrufen.

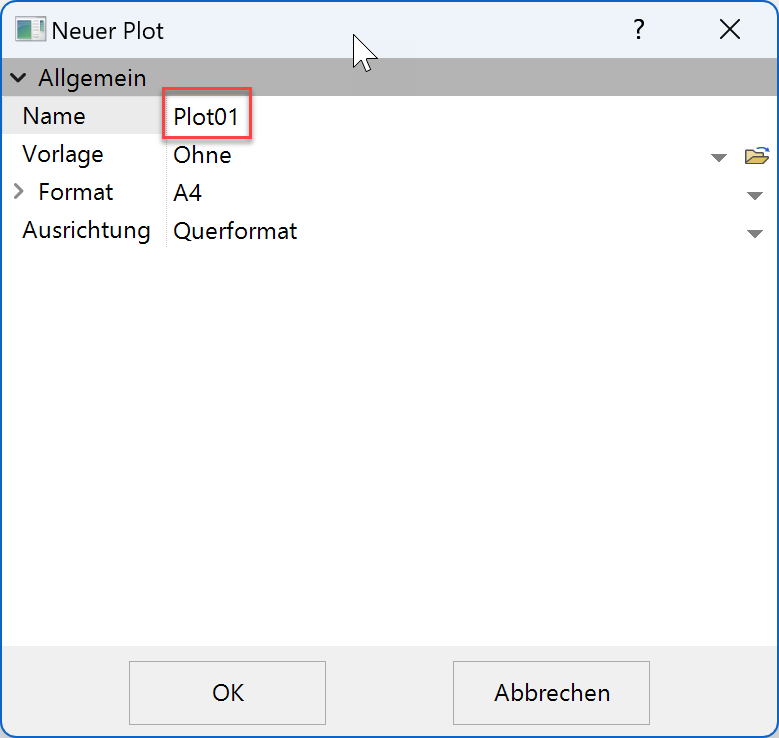

2. Neuen Plot erstellen.

   oder mit der rechten Maustaste:


3. Einstellungen vornehmen und mit bestätigen.

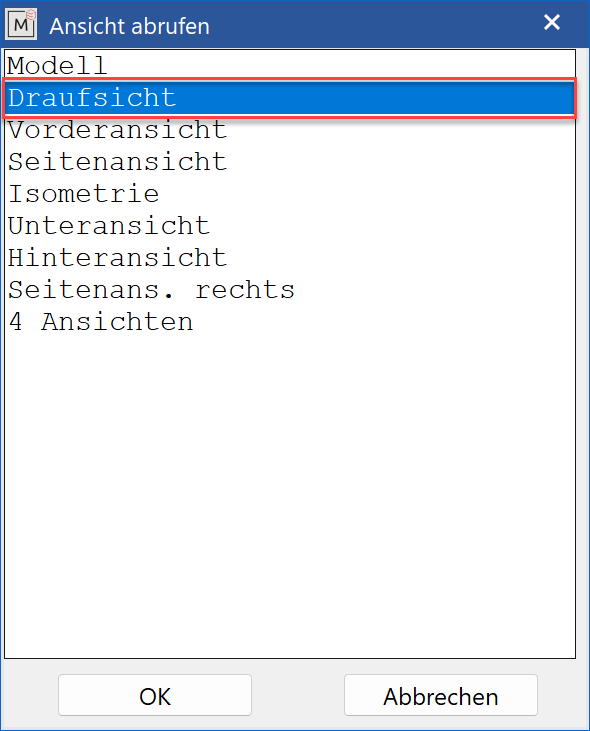

4. Nun wird die gewünschte Ansicht mit „Ansicht einfügen“ ausgewählt.

5. Ansicht auswählen und mit bestätigen.

Hinweis

Bei dieser Auswahl wird der Filter (Gruppe, Klasse, Ebene) berücksichtigt. Wird z. B. vor dem „Plot auswählen“ eine Gruppe gewählt und aufgebaut, werden nur die Teile im Plot dargestellt, die diesen Gruppennamen haben.

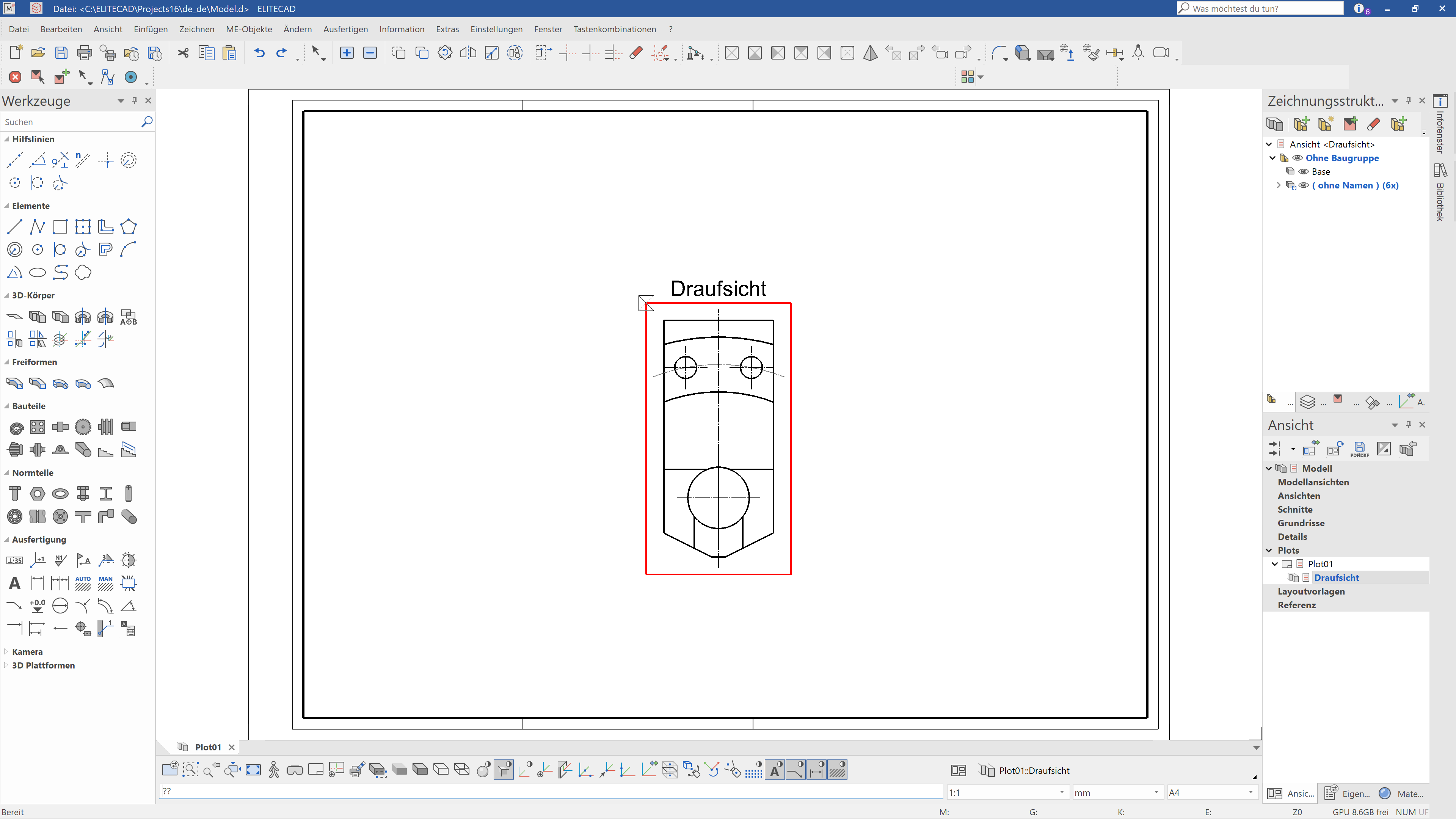

6. Die Draufsicht auf dem Plot platzieren.

Tipp

Wie in Punkt 4 bis 6 beschrieben könnten nun alle weiteren Ansichten ebenfalls in den Plot eingefügt werden.
Eine weitere Möglichkeit wird hier gezeigt:

Markieren Sie (einmal antippen) die bereits eingefügt Draufsicht. (Der Rahmen wird magenta.)
Klicken Sie nun erneut auf „Ansicht einfügen“.

Bewegen Sie den Mauszeigen auf den „Plot“ (links, rechts, oben, unten). Nun können alle vier Ansichten, sozusagen über den Grundriss, durch einen Mausklick positioniert werden.

Nach dem Einfügen der Ansichten sollte das Ergebnis so aussehen.


7. Fügen Sie die Drauf- sowie Vorderansicht ein und positionieren Sie diese.


Tipp

An sämtlichen Ansichten können individuelle Einstellungen oder Änderungen vorgenommen werden:

1. Markieren Sie die gewünschte Ansicht, durch einen Doppelklick auf den roten Rahmen. (Der Rahmen wird fett dargestellt.)
2. Wählen Sie „Ansicht ändern“.

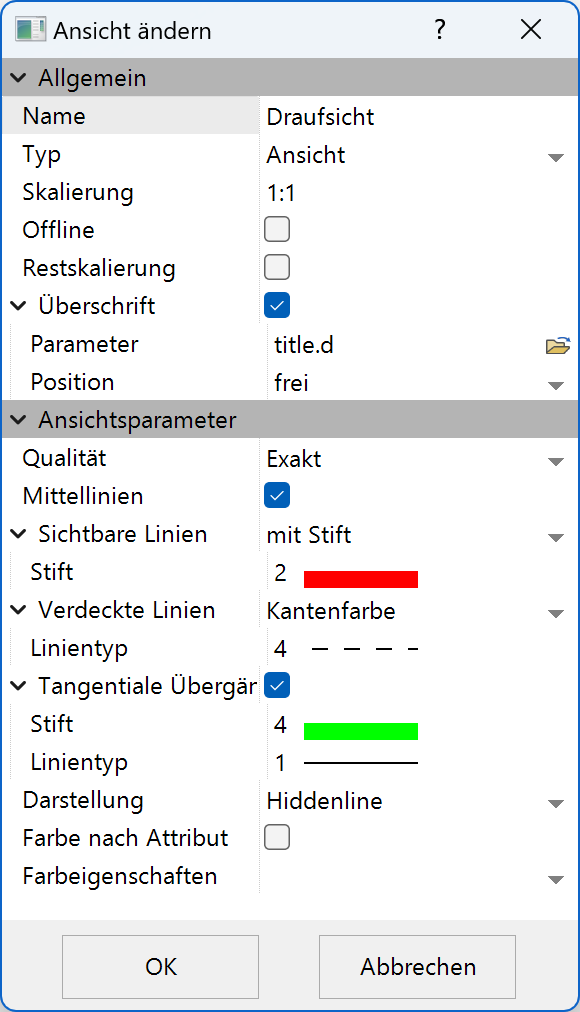

3. Im folgenden Fenster können alle Einstellungen/Änderungen vorgenommen werden.


Erklärung der Einstellmöglichkeiten

Schnitt definieren

Schnitte sind gerechnete 2D-Pläne. Änderungen die Sie in diesen Schnitten vornehmen werden im Modell nicht berücksichtigt. Änderungen die Sie jedoch im Modell vornehmen und die Schnitte betreffen, können mittels der Funktion ANSICHT AKTUALISIEREN übernommen werden.
Nun werden Sie einen Schnitt durch den Körper legen.

Workshop

Erstellen Sie einen einfachen Schnitt.

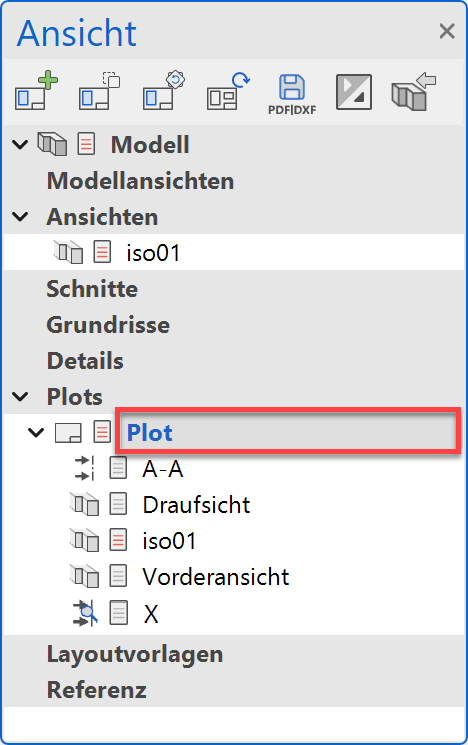

1. Wechseln Sie in den Plot.

2. Aktivieren Sie den Grundriss. (Doppelklick auf dessen Rahmen)

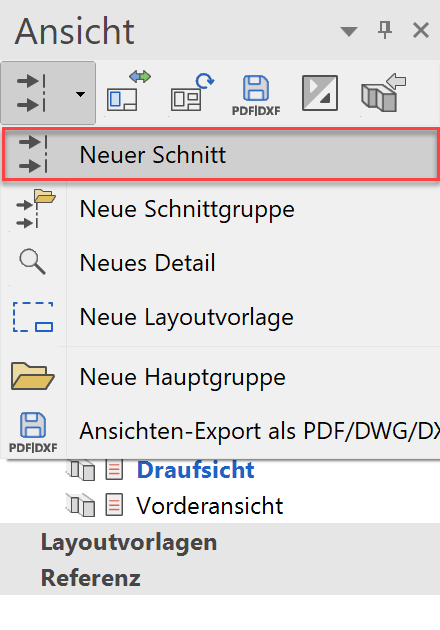

3. Definieren Sie einen neuen Schnitt.

4. Einstellungen vornehmen und mit bestätigen.

   Punkt1 für Schnittverlauf eingeben [identischer Punkt -> Ende]
5. Punkt P1 angeben.
   Punkt2 für Schnittverlauf eingeben [identischer Punkt -> Ende]
6. Punkt P2 angeben.
   Welche Richtung?
7. Punkt P3 für die Richtung angeben.
   Wohin positionieren?
8. Den Schnitt auf P4 ziehen.

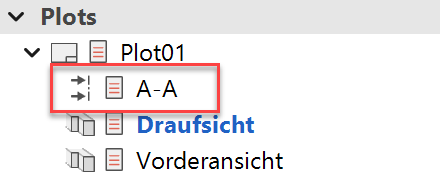

9. Der Schnitt wurde nun im Plot hinzugefügt.

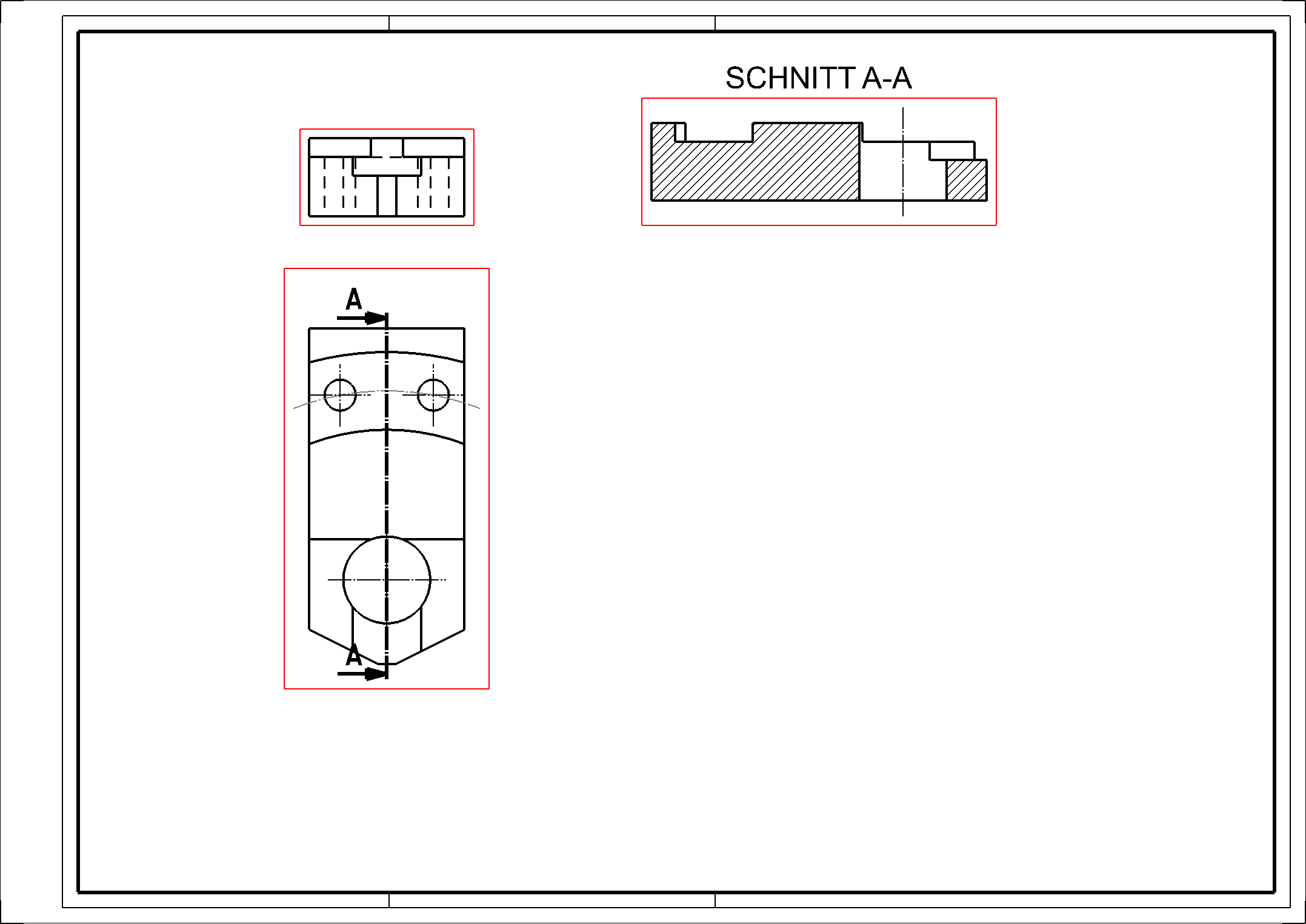

10. Drehen Sie den Schnitt um 90°, und positionieren Sie diesen.



Detail definieren

Die Details sind gerechnete 2D-Pläne. Änderungen die Sie in diesen Details vornehmen werden im Modell oder im Ursprungsplan nicht berücksichtigt.
Änderungen die Sie jedoch im Modell vornehmen und die Details betreffen, können mittels der Funktion ANSICHT AKTUALISIEREN übernommen werden.

Workshop

Es wird ein Detail des zuvor erstellten Schnitt A-A erstellt.

1. Wechseln Sie zum Schnitt A-A. Durch Antippen im Ansichtenmanager oder Doppelklick auf den Rahmen von Schnitt A-A.

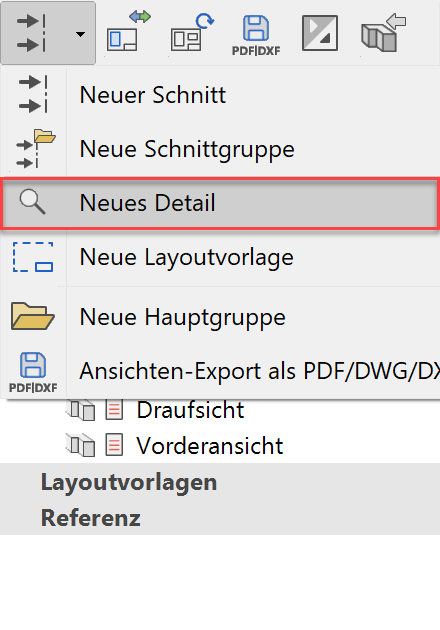

2. Erstellen Sie ein neues Detail.

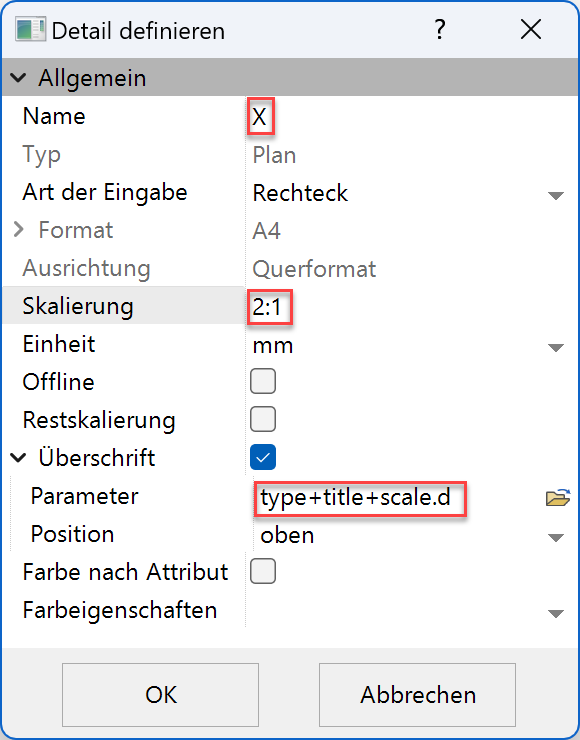

3. Einstellungen vornehmen und mit bestätigen.

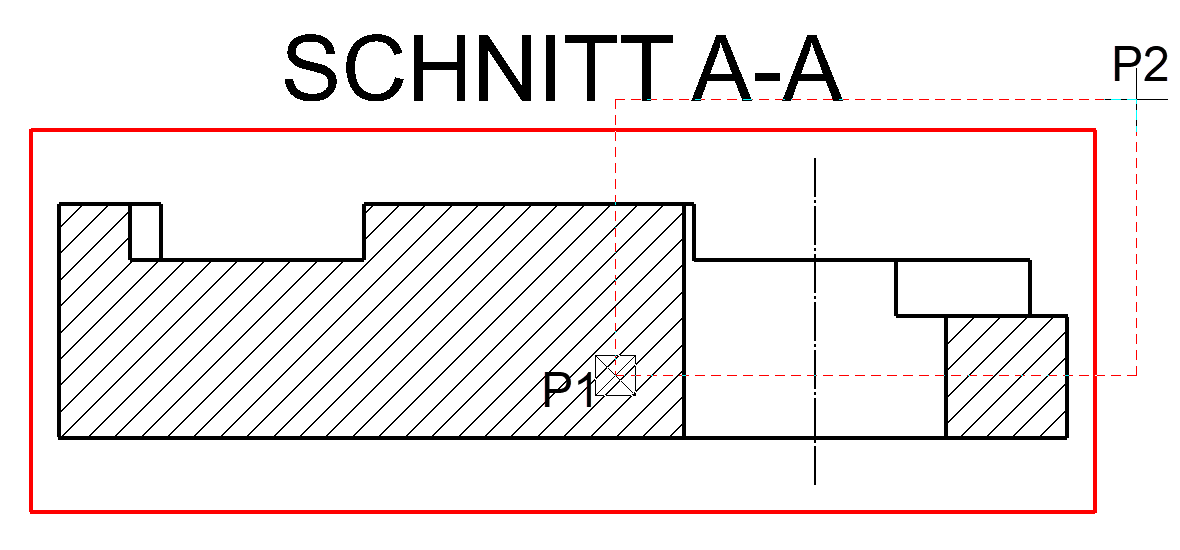

4. Eine Ecke des Rechtecks eingeben.
   P1 wählen
   Diagonale Ecke des Rechtecks?
   P2 wählen

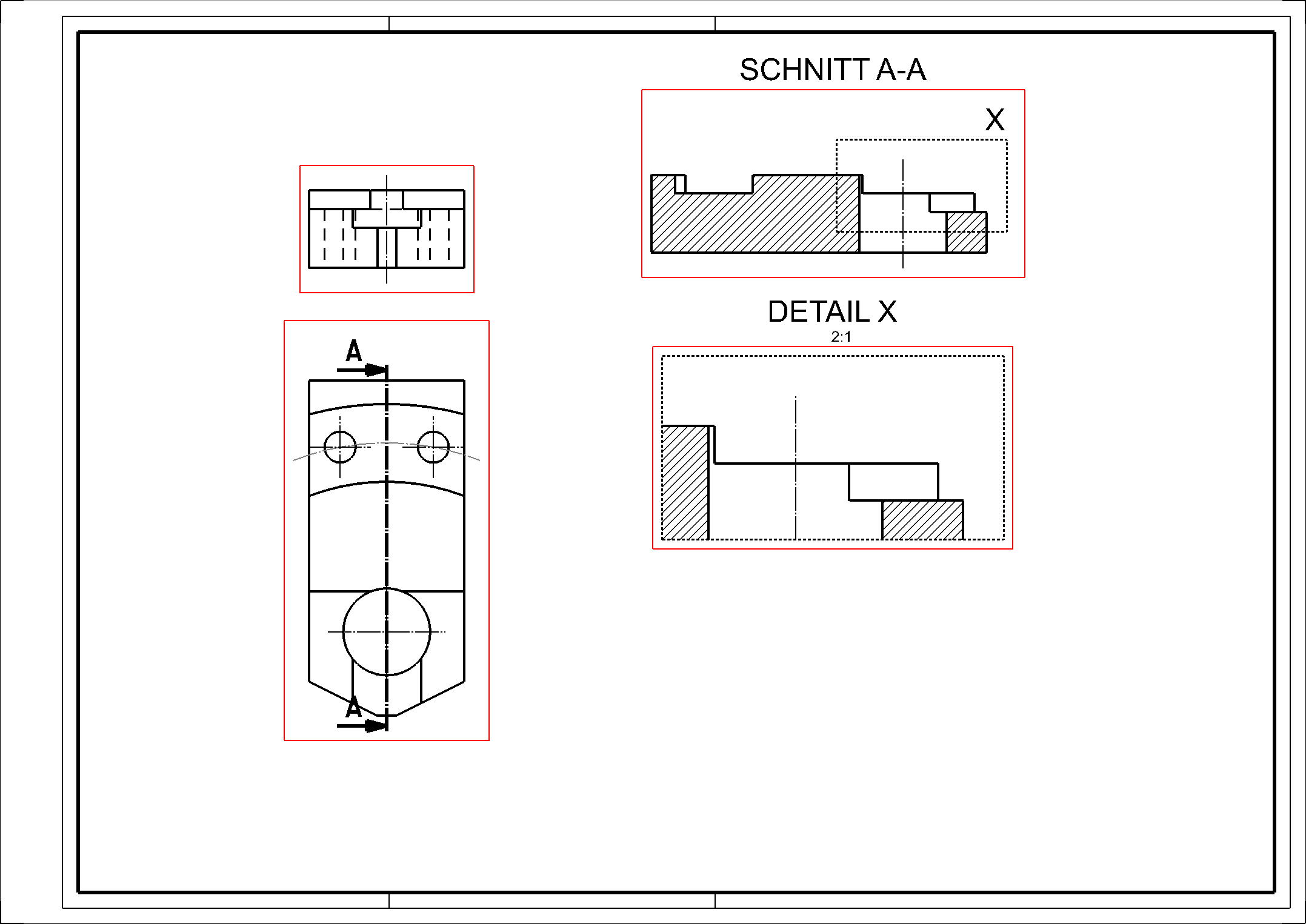

5. Platzieren Sie den Detail Buchstaben X neben der Detailkontur.
6. Positionieren Sie dieses Detail anschließend im Plot.

Vermassung

Die Vermassung wird Anhand der Draufsicht gezeigt.

Workshop

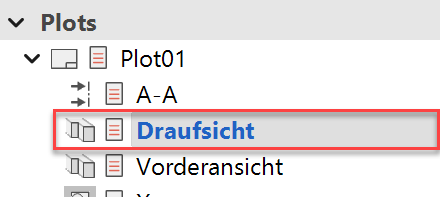

1. Aktivieren Sie die Ansicht, bei welcher die Vermassung nun vorgenommen werden soll. Klicken Sie dafür in der Ansichtenverwaltung, unter Plot, auf die Ansicht. Der Rahmen der Ansicht wird nun dick und Rot.

2. Funktion KETTENMASS wählen.

   1.Punkt des Masses?
3. Punkt P1 wählen. 2.Punkt des Masses?
4. Punkt P2 wählen. Position des Masses?
5. Punkt P3 wählen. Da wir die Funktion KETTENMASS gewählt haben, kann nun sofort ein zweites Mass gesetzt werden. Klicken Sie auf Punkt P4.

6. Funktion EINZELMASS wählen.

   1.Punkt des Masses?
7. Punkt P1 wählen. 2.Punkt des Masses?
8. Punkt P2 wählen. Position des Masses?
9. Punkt P3 wählen.

Tipp

Die Funktion EINZELMASS bleibt solange aktiv, bis Sie diese mit Esc abbrechen.

10. Setzen Sie nun selbstständig die weiteren Masslinien, wie in der nächsten Abbildung zu sehen.

11. Bei den nächsten Masslinien wird das Durchmesserzeichen „Ø“ benötigt. Wählen Sie EINZELMASS und aktivieren Sie dieses.
12. Setzen Sie nun die beiden weiteren Masslinien (Durchmesser) selbstständig.


13. Aktivieren Sie nun die Funktion RADIUSMASS.


14. Wechseln Sie zu den MASSPARAMETERN.

15. Nehmen Sie folgende Einstellungen vor und bestätigen Sie mit .

    Kreisbogen für Radiusvermassung?
16. Wählen Sie P1.
    Position des Textes?
17. Wählen Sie P2.


18. Setzen Sie nun die weiteren Radiusvermassungen selbstständig.



Zeichnung speichern

Workshop

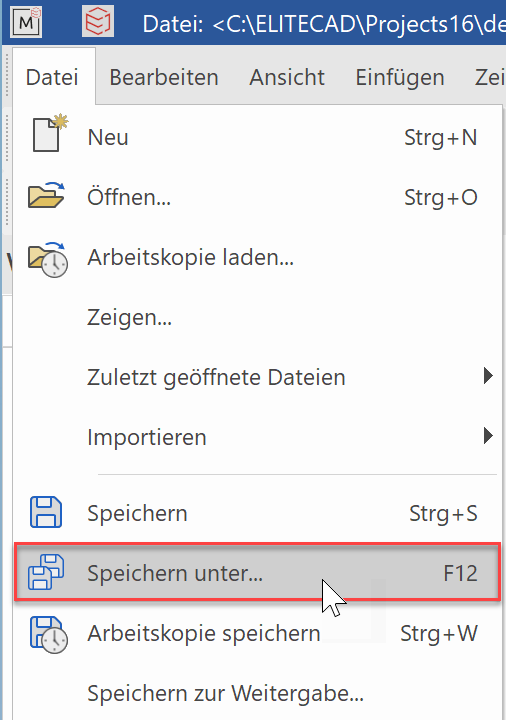

Wir sichern nun unsere Zeichnung mit einem neuen Dateinamen.
oder mit der Funktionstaste F12.
Geben Sie nun den gewünschten Dateinamen ein.

Drucken

Nun müssen Sie den Plan nur noch aufs Papier bringen.

Workshop

1. Laden Sie den Plot „beispiel01_pl“ auf den Bildschirm.

2. Click the PRINT icon.

3. Klicken Sie auf das Symbol DRUCKEN.

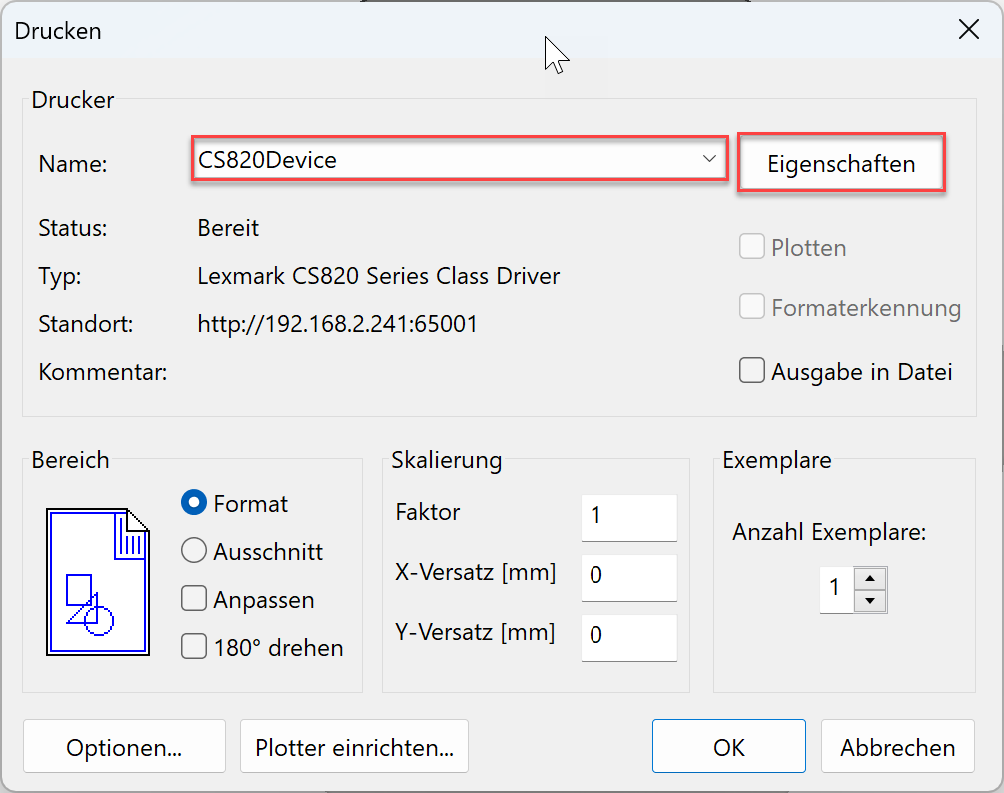

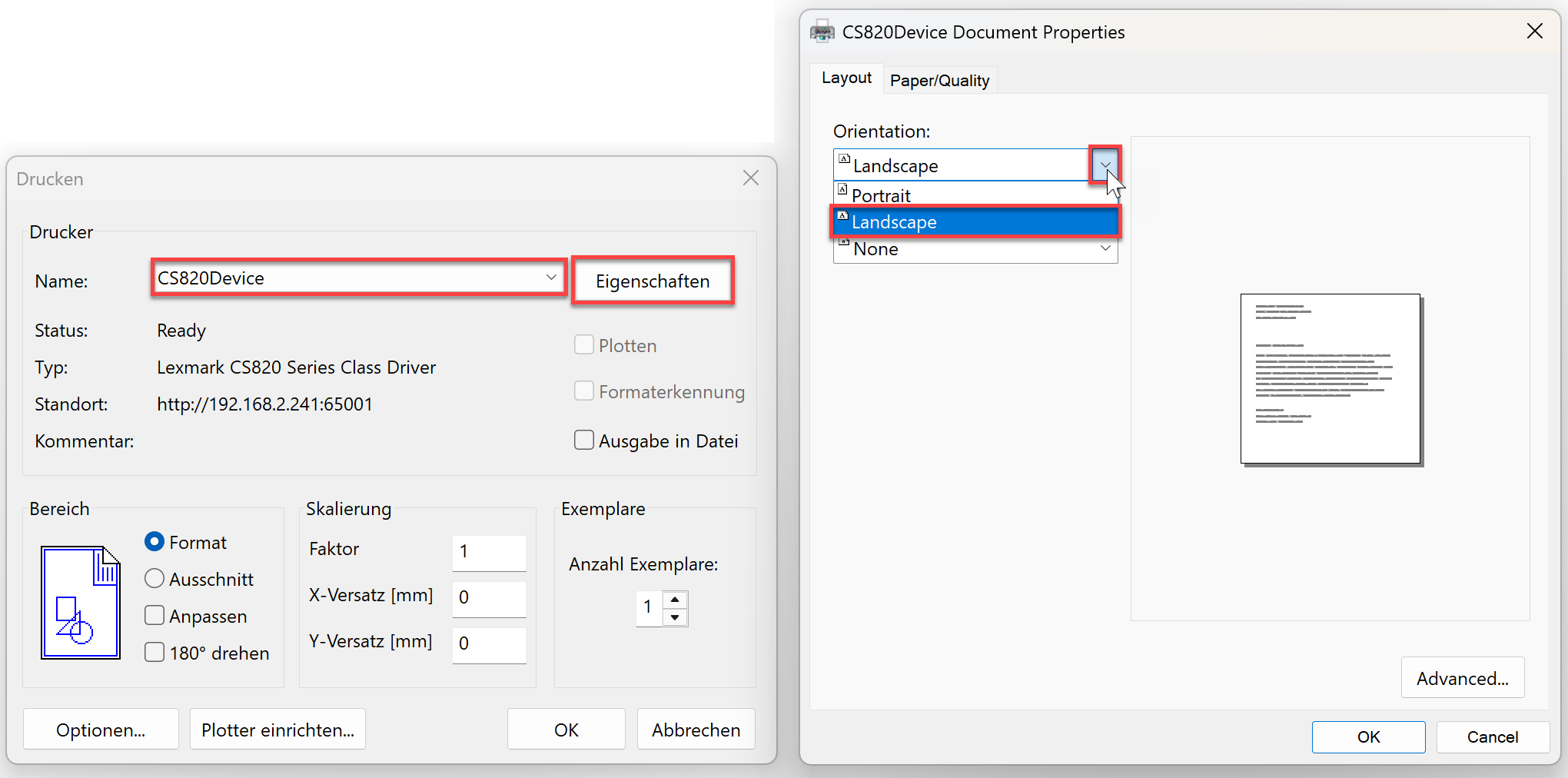

4. Weitere Einstellungen Klicken Sie auf EIGENSCHAFTEN. Die Maske sieht je nach Plotter/Drucker und Treiber anders aus.
   Ist beim Plotter eine Rolle eingespannt, so muss beim Blattformat eine Übergrösse eingestellt werden. Nur so wird auch der Planrand gedruckt.

   Beispiel Drucker: Lexmark CS820


5. Bestätigen Sie beide Masken mit . Der Plan wird auf den Plotter/Drucker ausgegeben.
