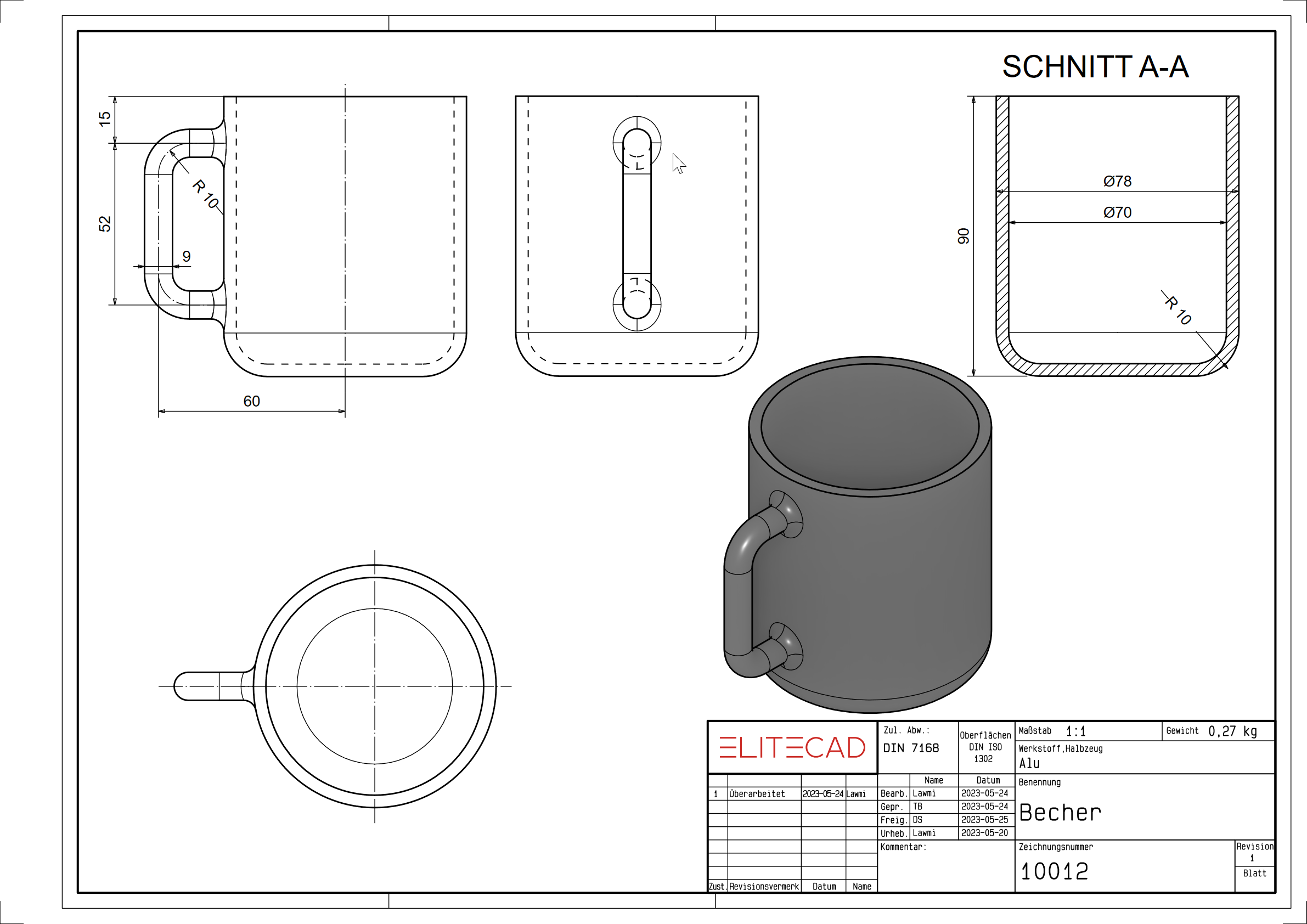

Becher

Workshop

1. Klappen Sie die Arbeitsebene um 90° auf.

2. Zeichnen Sie die halbe Kontur des Bechers, und definieren Sie diese als „Rotationsbox“.


3. Weg für Henkel zeichnen. (in neuem Muster)

4. Arbeitsebene auf Anfang der Henkelkontur setzen. Arbeitsebene um 90° in Y-Achse aufklappen und ARBEITSEBENE URSPRUNG wählen.

5. Zeichnen Sie den Henkelquerschnitt.

6. Definieren Sie nun eine Transbox mit Weg und Querschnitt.

7. Führen Sie die Boolesche Berechnung VEREINIGUNG (A+B) durch und vereinen Sie die den Henkel mit dem Becher.
8. Verrunden Sie den Henkel mit der Becherfläche. (Radius 4 mm)
