Defining rotation objects

Rotationsextrude

Sobald Sie die Funktion ROTATIONSEXTRUDE DEFINIEREN wählen, erscheint die Eigenschaftsleiste.


Bei Rotationsextrude Definitionen kann die Kontur auch offen sein, die Kontur muss jedoch in einem eigenen Muster sein. Die Rotationsachse darf nicht innerhalb der zu rotierenden Kontur liegen. Außerhalb bzw. auf der Kontur ist dies kein Problem.

Rotationsextrude definieren

Workshop

Zeichnen Sie eine Kontur, klicken danach auf ROTATIONSEXTRUDE DEFINIEREN und stellen den Startwinkel auf 0, den Endwinkel auf -180 und die Farbe auf 2. Klicken Sie für die Lage der Achse die Punkte P1 und P2 an und tippen auf die Kontur.

Der gleichen Kontur können auch mehrere Definitionen hinterlegt werden.
Klicken Sie einfach nochmals auf ROTATIONSEXTRUDE DEFINIEREN und stellen den Startwinkel auf 80, the end angle to 100 und die Farbe auf 3.
Klicken Sie ein weiteres Mal die Punkte P1 und P2 an und tippen auf die Kontur.

Tipp

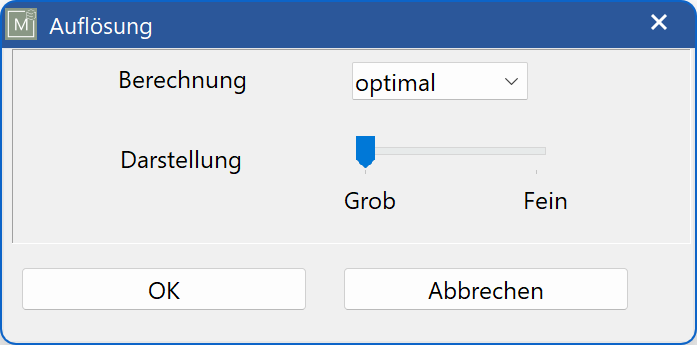

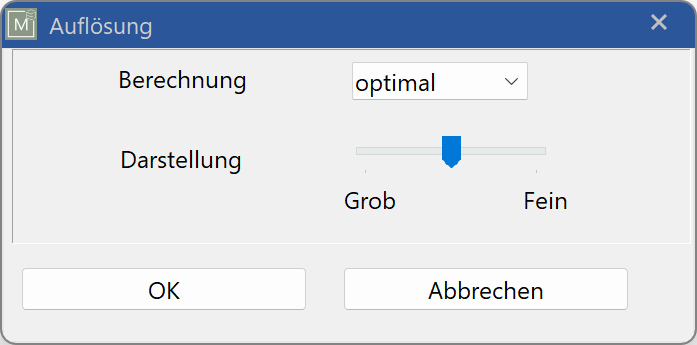

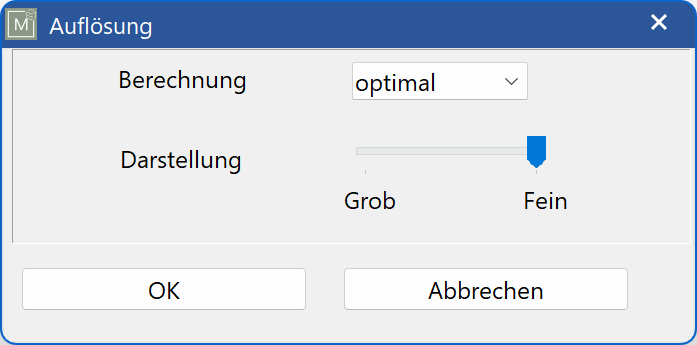

Bei runden Teilen mit großem Radius, ob mit Box, Extrude, Rotationsbox, Rotationsextrude, usw. definiert, kann die Auflösung zu grob eingestellt sein. Sie können in diesem Fall in der Eigenschaftsleiste des jeweiligen Objektes mit der Funktion AUFLÖSUNG ÄNDERN die Auflösung des Objektes anpassen.

Grob	Standardeinstellung	Fein

Rotationsbox

Sobald Sie die Funktion ROTATIONSBOX DEFINIEREN wählen, erscheint die Eigenschaftsleiste.
Bei Rotationsbox–Definitionen sollte die Kontur geschlossen sein, die Kontur muss ein eigenes Muster sein. Die Rotationsachse darf nicht innerhalb der zu rotierenden Kontur liegen. Außerhalb bzw. auf der Kontur ist dies kein Problem.

Rotationsbox definieren

Workshop

Zeichnen Sie ein Rechteck, klicken danach auf ROTATIONSBOX DEFINIEREN und stellen den Startwinkel auf 0, den Endwinkel auf -180 und die Farbe auf 2. Klicken Sie für die Lage der Achse die Punkte P1 und P2 an und tippen auf die Kontur.

Der gleichen Kontur können auch mehrere Definitionen hinterlegt werden.
Klicken Sie einfach nochmals auf ROTATIONSBOX DEFINIEREN und stellen den Startwinkel auf 80, the end angle to 100 und die Farbe auf 3.
Klicken Sie ein weiteres Mal die Punkte P1 und P2 an und tippen auf die Kontur.
