Platte

Workshop

1. Neues Muster starten (z. B.: „bk, platte, podest“)
2. Zeichnen Sie ein Rechteck (685 x 180) und setzen Sie dieses auf die richtige Position. (R1).
3. Definieren Sie das Rechteck als Box mit Höhe 20.
4. Rechteck mit AUSWAHL KOPIEREN an Position R2 kopieren.

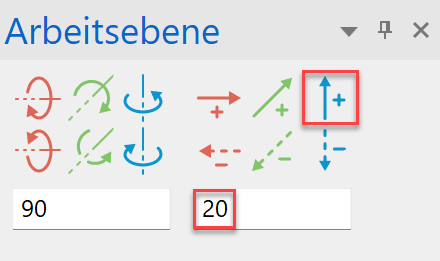

5. Arbeitsebene (AE) um 20 mm nach oben versetzen.

6. Folgende Hilfskonstruktion zeichnen, diese wird zur späteren Bestimmung der AE für die Rohre benötigt.

7. Arbeitsebene nochmals um 488 mm nach oben setzen. Zeichnen Sie die obere Platte und definieren Sie diese anschließend als Box (Höhe 1 = 0; Höhe 2 = 25).

8. Zeichnen Sie die obere Hilfskontur, diese wird zur späteren Bestimmung der AE für die Rohre benötigt.

9. Wählen Sie ARBEITSEBENE AUS 3 PUNKTEN und fangen Sie mittels der Fangfunktion folgende drei Punkte.


10. Zeichnen Sie nun die Mittellinien für die Rohre.

11. Wechseln Sie zu ARBEITSEBENE DURCH NORMALE und setzen Sie diese entlang der ersten Rohrmittellinie durch Klick auf P1 und P2.
    Anschließend mittels ARBEITSEBENE URSPRUNG WÄHLEN und der Fangfunktion „Mitte von 2 Punkten“ den Ursprung in die Mitte der ersten Mittellinie legen. Erneuter Klick auf P1 und P2.


12. Zeichnen Sie nun den Rohrquerschnitt. Kreis 1 mit Radius 55,5 mm und Kreis 2 mit Radius 63,5 mm.

13. Definieren Sie eine Box.
14. Aktivieren Sie Shading. (Ctrl+D) /

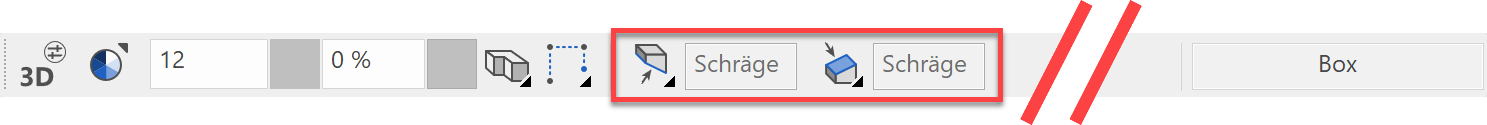

15. Wechseln Sie bei ART DER EINGABE der UNTEREN BEGRENZUNGSFLÄCHE ÜBER – HÖHE auf ART DER EINGABE der UNTEREN BEGRENZUNGSFLÄCHE ÜBER – FLÄCHE und klicken Sie auf die obere Fläche der unteren Platte. (P1)
    Wechseln Sie nun bei ART DER EINGABE der OBEREN BEGRENZUNGSFLÄCHE ÜBER – HÖHE auf ART DER EINGABE der OBEREN BEGRENZUNGSFLÄCHE ÜBER – FLÄCHE und klicken Sie auf die untere Fläche der oberen Platte. (P2)


16. Wiederholen Sie die Punkte 11 bis 15 nun nochmals für das zweite Rohr.

17. Setzen Sie die Arbeitsebene auf den Ursprung zurück.

18. Spiegeln Sie nun die beiden Rohre.

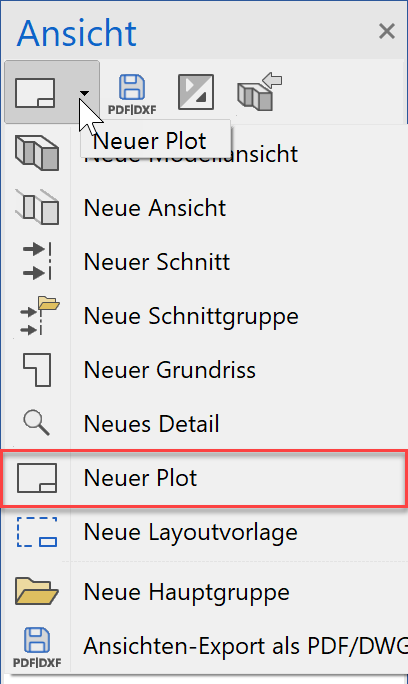

19. Erstellen Sie einen neuen Plot und geben Sie anschließend den gewünschten Plotnamen ein. (z.B.: beispiel08_pl)

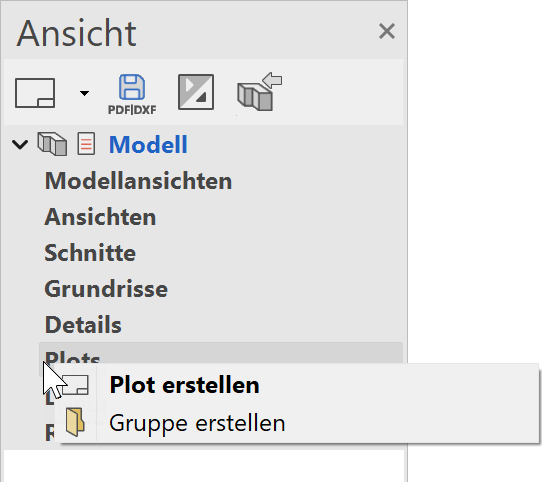

    oder mit rechter Maustaste

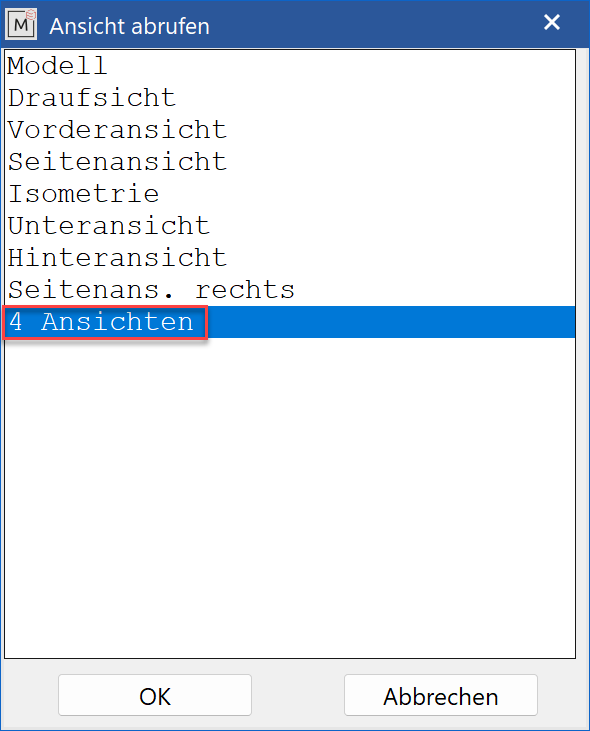

20. Klicken Sie nun auf ANSICHT EINFÜGEN und wählen 4 ANSICHTEN aus.

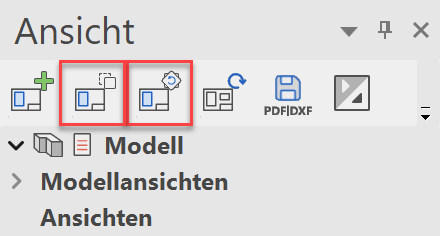

21. Mittels ANSICHT BEWEGEN, ANSICHT DREHEN können die Ansichten nun positioniert werden.

    Tipp

    Mit AUSWAHL BEWEGEN und AUSWAHL DREHEN können die einzelnen Ansichten auch angegriffen werden.

22. Setzen Sie die Hauptmaße in den drei Ansichten.
