Antriebe

In ELITECAD stehen für rasche Vorentwürfe Elektromotore (Drehstrommotore) zur Verfügung, die direkt in der Zeichnung positioniert werden können. Die Antriebe stehen ausschliesslich als 2D-Objekte zur Verfügung.
Drehstrommotore mit Antriebsleistungen von 55 Watt bis 315 kW sind wählbar. Dies entspricht den Baugrössen 063 bis 355. Für diese Drehstrommotore können Sie zwischen den Bauformen B3 - B5 - B14 wählen. Die Abmessungen und Bauformen entsprechen der Norm und eine Garantie für die Übereinstimmung der Geometriedaten mit den Abmessungen der Produkte der einzelnen Hersteller kann nicht übernommen werden. Aufgrund der Produktentwicklung der Anbieterfirmen sind Abweichungen in den Abmessungen der Bauteile jederzeit möglich. Werden in Ihren Konstruktionen garantierte Abmessungen für die Einbauverhältnisse benötigt, verwenden Sie bitte die vom ausgewählten Lieferanten zur Verfügung gestellten Motordaten (z. B. CD-ROM oder Internet) sowie auch deren verbindliche Massblätter.

Antrieb Erstellen

	Werkzeugleiste Bauteile
	Menü ME-Objekte > Antrieb

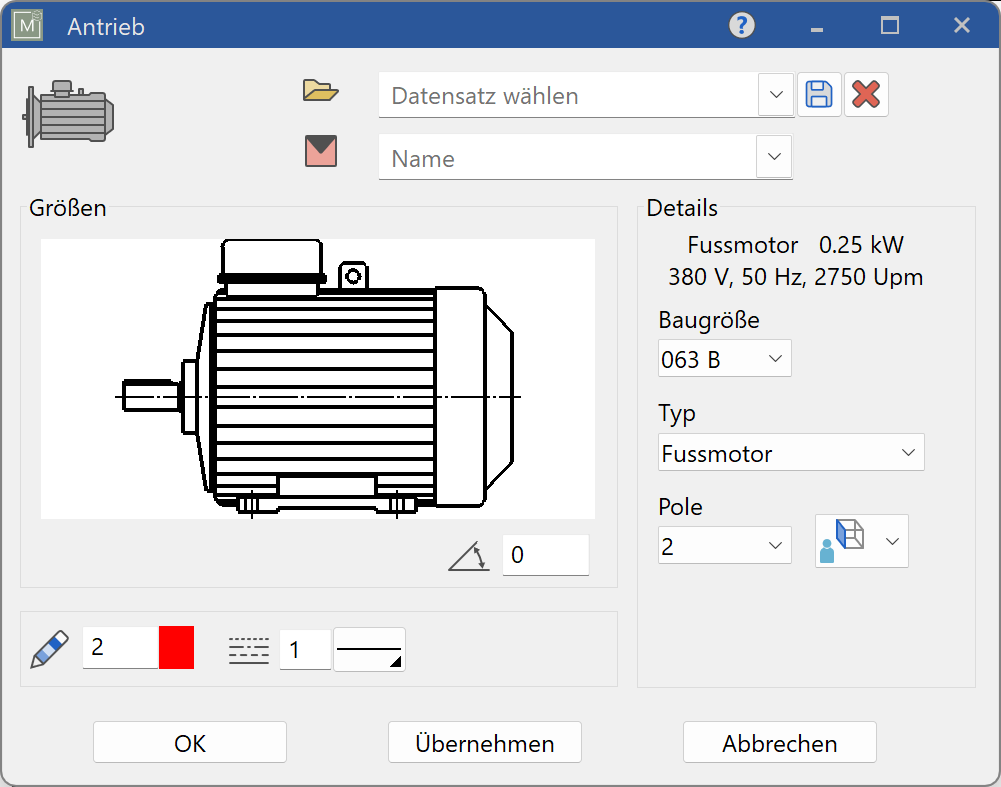

Mit dem Funktionsaufruf ANTRIEB ERSTELLEN erscheint die Eingabemaske für die Ausführung und Masseingabe des Antriebes.
Der gesuchte Drehstrommotor wird über die Auswahl BAUGRÖSSE im rechten Fenster ausgewählt. Mit der Auswahl POLE bestimmen Sie die Nenndrehzahl. Mit diesen Angaben erhalten Sie die Informationen über die Leistung des gewählten Drehstrommotors. Bestimmen Sie nun mit der Auswahl Typ die Bauform und überprüfen Sie im Vorschaufenster die aktuelle Ansicht.
Nach Bestätigung mit wird der Drehstrommotor unter Verwendung der Cursor-Fangfunktionen auf der aktuellen Arbeitsebene der Zeichnung platziert.
Bezugspunkt der Motoransichten ist Wellenmitte / Wellenschulter des Motorstummels.
Mit MUSTERINFO finden Sie weitere Informationen zum ausgewählten Drehstrommotor.
Attribut Bezeichnung: Bauform, Leistung, Anschluss, Drehzahl
Attribut Gewicht: Gewicht des Aggregates

Eigenschaftsleiste des Antriebs

Die Eigenschaftsleiste ist sichtbar, sobald ein bestehender Antrieb bearbeitet wird.

Funktion	Beschreibung
	Antriebparameter

Darstellung (siehe Allgemeine Parameter)

Antriebparameter

Grössen

Platzierungswinkel des Elektromotors

Platzierungswinkel des Motors relativ zur X-Achse

Eingabe

Baugrösse des Motors (063 – 355)

Typ des Motors (mit kleinem Flansch, mit grossen Flansch oder Fussmotor)

Anzahl der Pole ergeben die Nenndrehzahl in Abhängigkeit der Baugrösse

Motoransichten

Seitenansicht des Motors
Draufsicht des Motors
Vorderansicht des Motors (Wellenstummel)
Rückansicht des Motors

Antrieb Ändern

Für Änderungen an fertig generierten Antrieben benutzen Sie die Funktion ÄNDERN > ME-OBJEKTE > Antrieb oder doppelklicken Sie auf das Objekt. Dadurch werden alle Eingabewerte in der Eingabemaske aktualisiert und können jede Änderung auf einfachste Weise durchführen. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.
