Projekt Set-up

Projekt eröffnen

Bevor mit dem Zeichnen eines Gebäudes begonnen werden kann, muss ein neues Projekt eröffnet werden.
In diesem Fall handelt es sich um ein einfaches Gebäude aus einem Baukörper mit zwei Geschossen – Erd- und Dachgeschoss.

Projekteinstellungen

Die Projekteinstellungen und Projektverwaltung werden über die Funktion PROJEKT vorgenommen, die Sie in der Geschossverwaltung finden. Hier können Sie ein neues Projekt eröffnen oder ein bestehendes wählen.

Tipp

Im Windows-Explorer im Projektpfad wird automatisch ein Ordner mit dem Projektnamen erzeugt.

Baukörpereinstellungen

In den Baukörpereinstellungen werden die einzelnen Baukörper, wie auch deren Geschosse verwaltet. Es wird ein Schnitt durch das Gebäude mit den entsprechenden Dimensionen der Decken, Fussböden und Raumhöhen definiert.

Workshop

Sie beginnen, indem Sie ein Projekt eröffnen.
Eine neue Datei öffnen > DATEI NEU

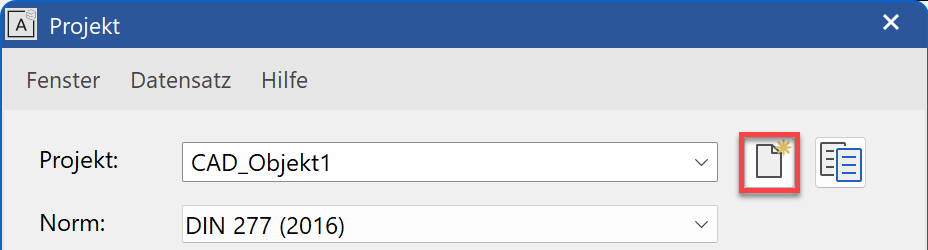

1. Projektmaske öffnen (oder Datei > Projekt…) und auf "Neu" klicken.

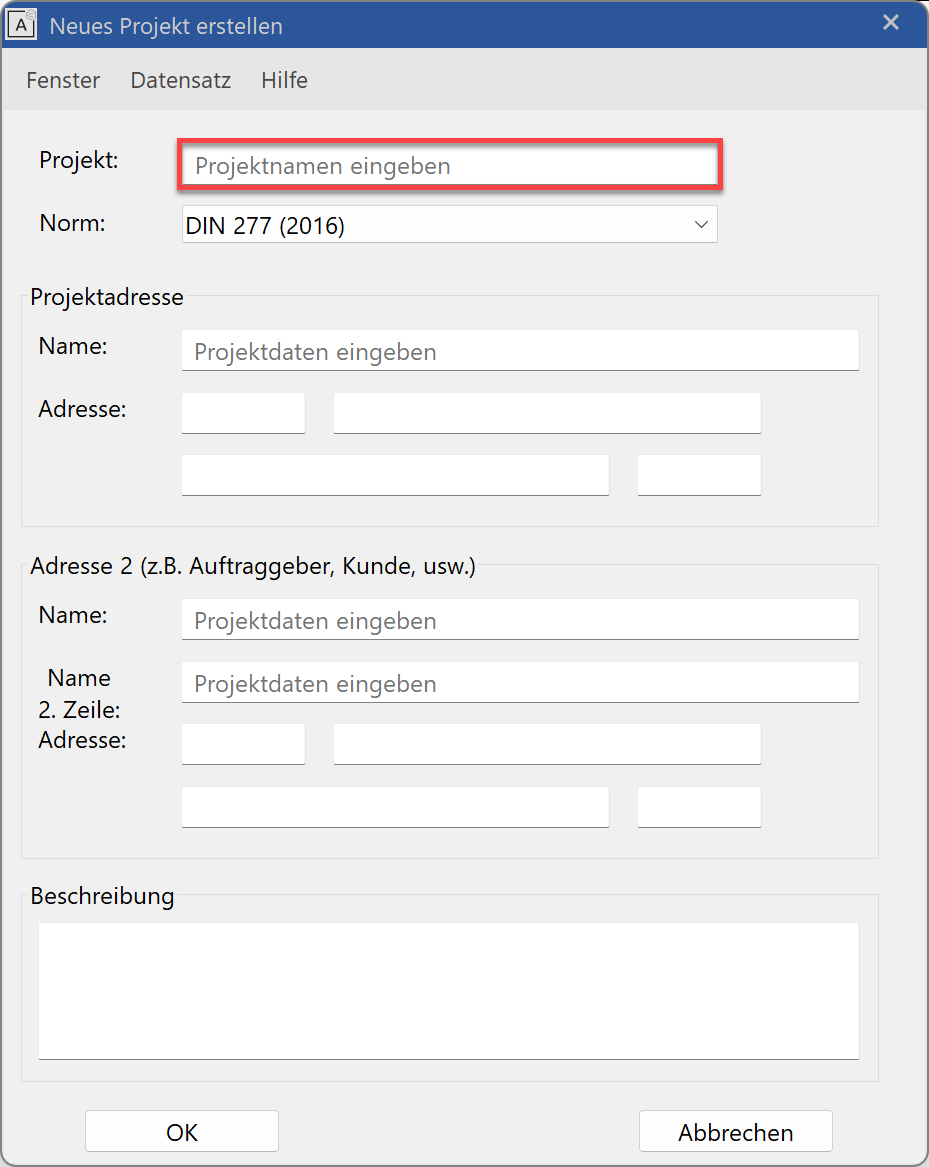

2. Vergeben Sie einen Projektnamen.

Tipp

Wird ein neues Projekt angelegt, sollten für den Namen keine Satzzeichen (Ausnahmen: Bindestrich "-", Unterstrich "_") verwendet werden und er sollte maximal 80 Zeichen haben.

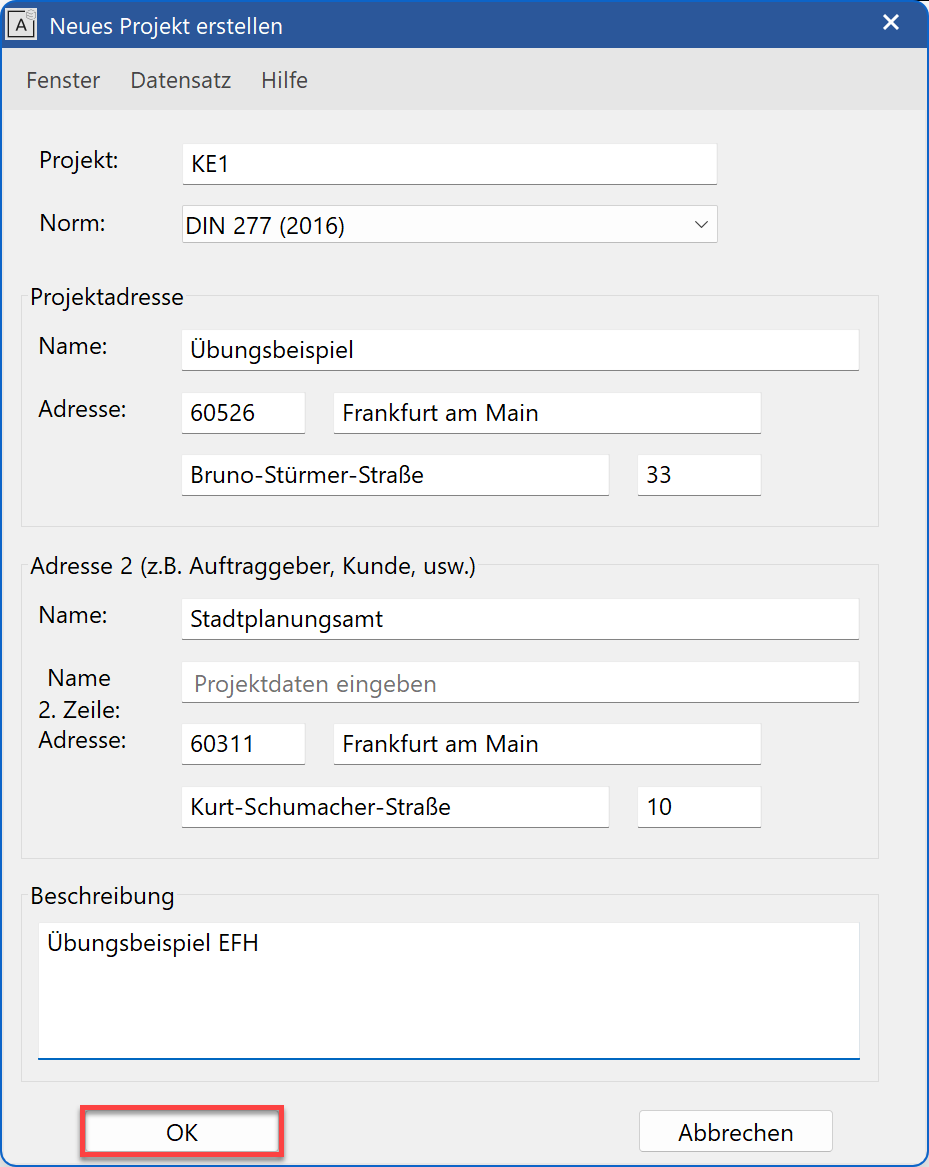

3. Sie können die restlichen Felder (Name, Adresse und Beschreibung) der Projektmaske ergänzen. Diese Angaben sind nicht zwingend einzugeben.

4. Sobald die Projektmaske geschlossen wird, öffnen sich automatisch die Projektoptionenmaske.
   Falls wir zu diesem Zeitpunkt bereits wichtige Kennzahlen und Einschränkungen zu unserem Grundstück haben, können wir diese hier angeben. Sie werden automatisch mit den berechneten Werten des Gebäudemodells abgeglichen und ELITECAD informiert uns, wenn wir bestimmte Werte überschreiten. In unserem Fall bleiben die Felder leer und wir bestätigen den Dialog.

   Klicke nochmal auf , um die Baukörpereinstellungen zu bearbeiten.

   Bestimmen Sie die Art der Kotierung: Projektnullpunkt und dessen Höhe: 400.
   Klicken Sie auf NEU.
   Geben Sie den Namen, die Beschreibung und die Höhe des Baukörpers ein.
 
5. Drücken Sie , um die Baukörperdaten zu speichern.
   Tipp

   Ausser dem gewohnten befindet sich ein zusätzlicher -Befehl in der Maske, der die Eingaben speichert, aber die Maske nicht schliesst.
   Das Betätigen des speichert zwar ebenfalls die Eingaben, schliesst aber die Maske. In diesem Fall kann die Maske wieder unter "Datei > Baukörpereinstellungen" aufgerufen werden.

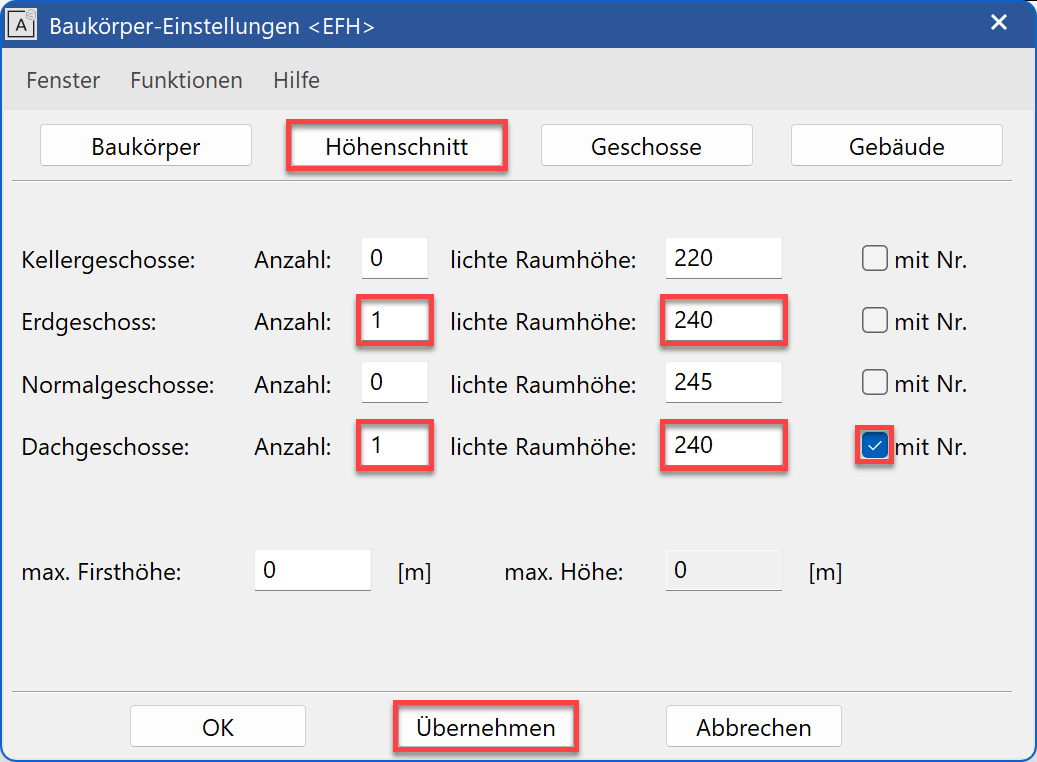

   Nach dem Setzen wechselt die Maske vom Baukörper zum Höhenschnitt.
   Hier werden die Geschossanzahl und die jeweiligen Geschosshöhen definiert.
   Bei den Höhen handelt es sich um die lichte Raumhöhe.



Tipp

Die Option "mit Nr." sollte dann eingeschaltet sein, wenn die Anzahl des jeweiligen Geschosstyps nur eins ist und die Möglichkeit besteht, dass im Verlauf des Projekts der Höhenschnitt mit weiteren Geschossen dieses Typs ergänzt wird.

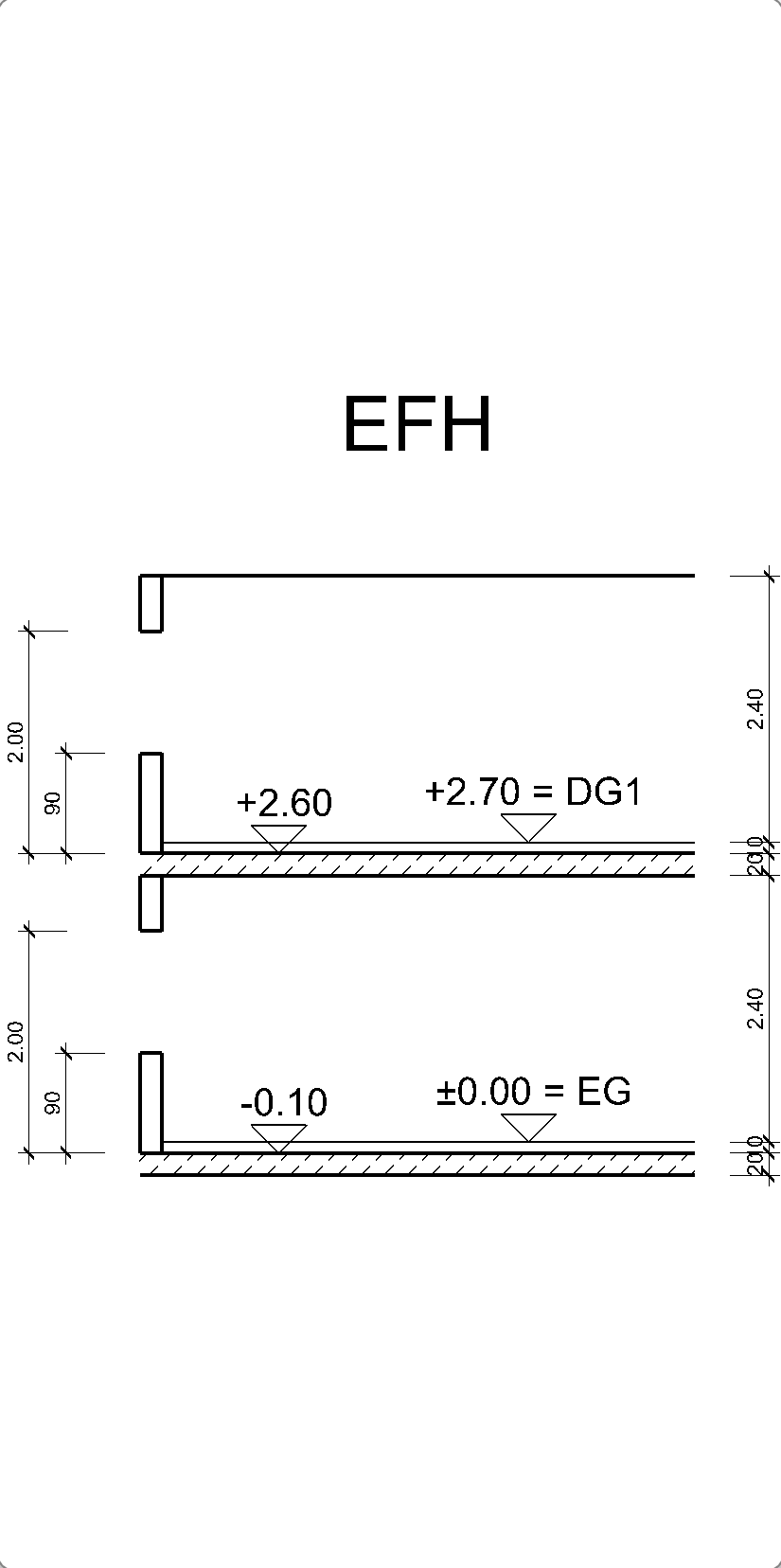

6. Sobald Sie die Geschossanzahlen mit dem Button bestätigen, erscheint auf der rechten Bildschirmseite der grafische Höhenschnitt. Hier können Sie sehr einfach die eingegebenen Werte kontrollieren. Jede Änderung in der Maske, die mit bestätigt wird, wird sofort dargestellt.

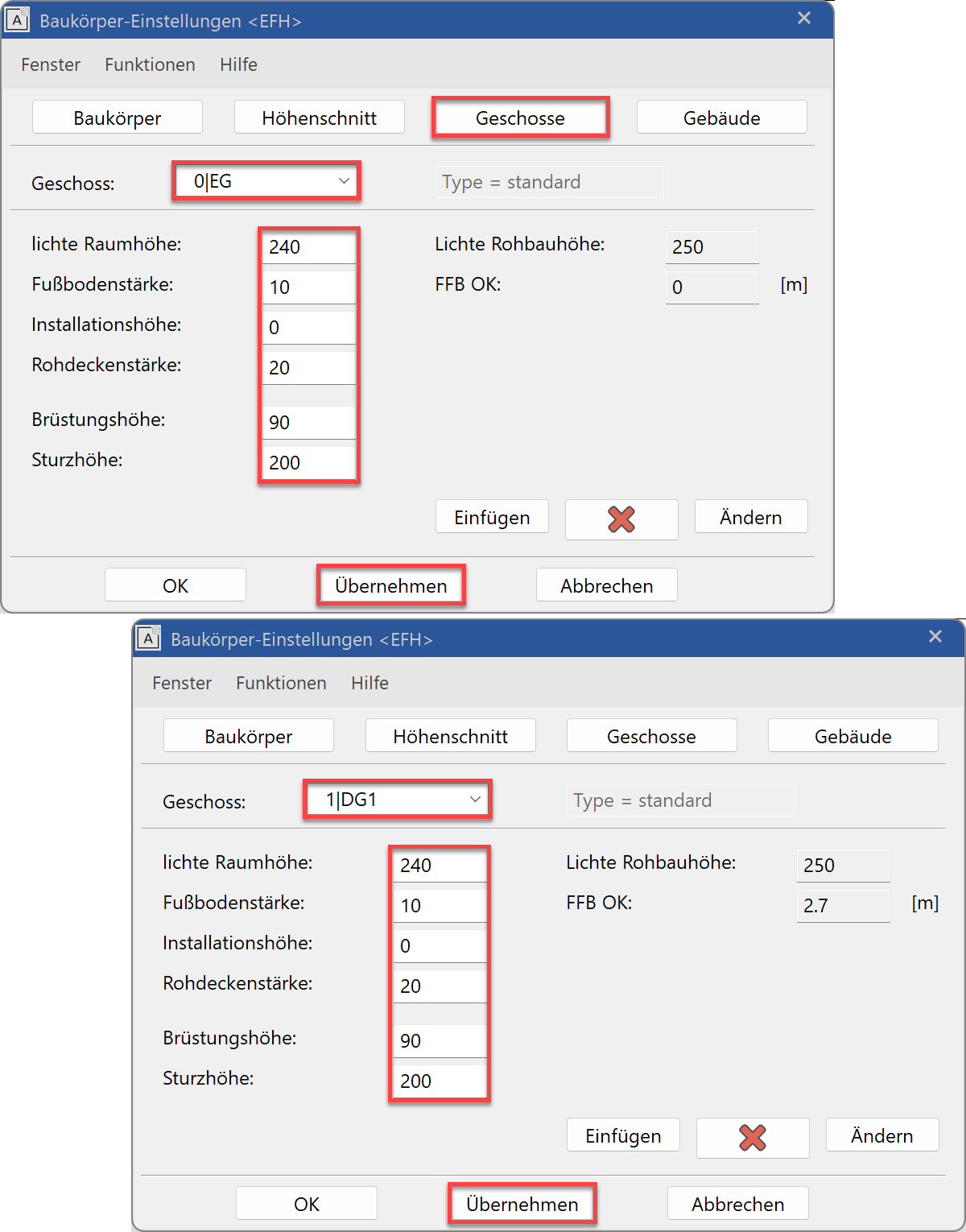

7. Wählen Sie nun den Reiter GESCHOSSE.
   Hier können Sie für jedes einzelne Geschoss Einstellungen vornehmen. Dafür müssen Sie das jeweilige Geschoss im Feld "Geschoss:" wählen, die Einstellungen vornehmen und dann den Button drücken, bevor Sie zum nächsten Geschoss wechseln.
   Ergänzen Sie das Erdgeschoss mit den abgebildeten Werten:

Tipp

Die Angaben dienen als Basis für das Erstellen von Gebäudeelementen, wie Wände, Decken, Fenster, Treppen, …. Die Höhenangaben sollen so definiert sein, dass sie für den grössten Teil im Baukörper gelten. Es können immer noch einzelne Bauteile auf anderen Höhen liegen.

8. Die restlichen Angaben im Reiter Gebäude sind weitere Informationen zum Baukörper, haben aber keinen Einfluss auf spätere Eingaben im 3D.
   Bevor die Maske mit und verlassen wird, sollte der Höhenschnitt nochmals kontrolliert werden.

Voreinstellungen

Bevor Sie mit dem Zeichnen beginnen, sollten Sie die Einstellungen im Statusfenster kontrollieren.

Workshop

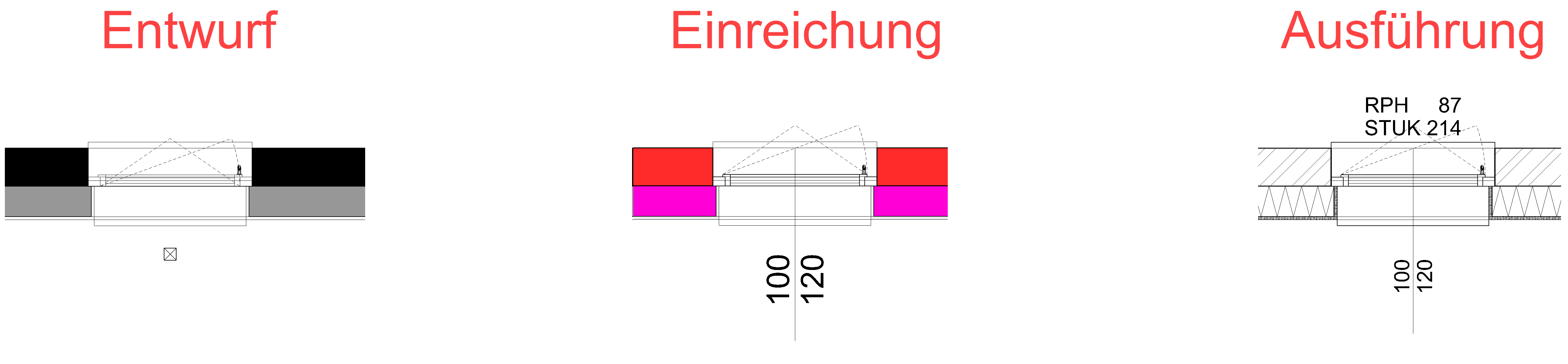

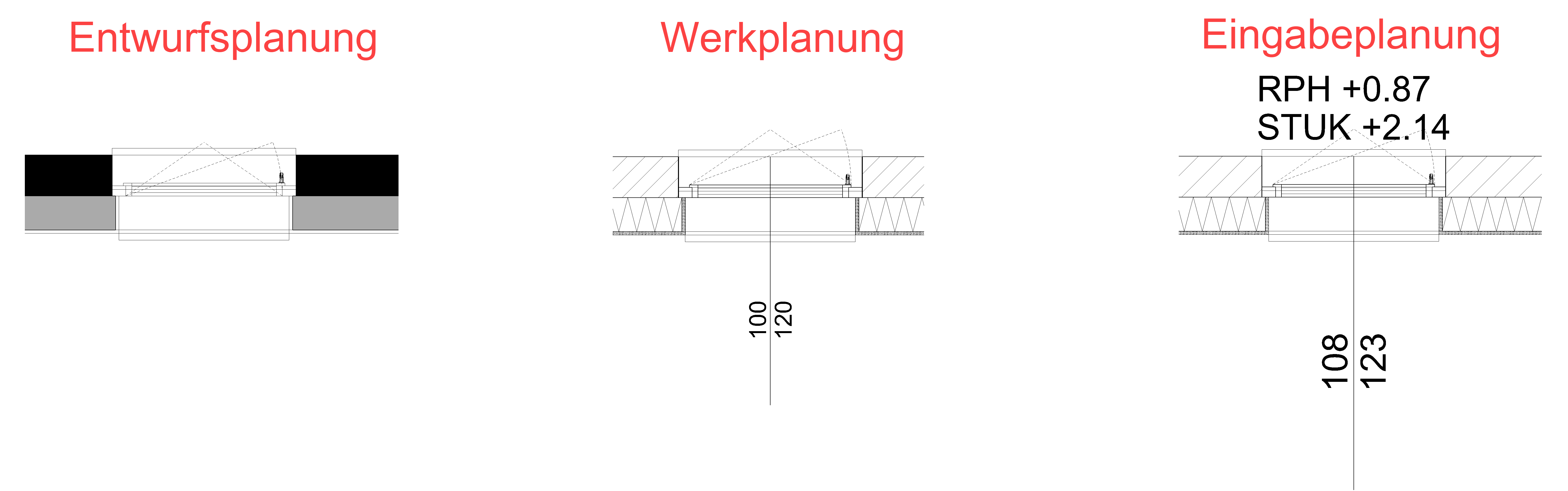

Darstellungstiefe
Für Deutschland: Stellen Sie die Darstellungstiefe auf Entwurf.

Für Österreich:
Stellen Sie die Darstellungstiefe auf Entwurf.

Für die Schweiz:
Stellen Sie die Darstellungstiefe auf Bauprojekt.

Tipp

Wände, Türen, Fenster etc. können in verschiedenen Darstellungstiefen dargestellt werden. Eine Darstellungstiefe regelt die Detailgenauigkeit der verschiedenen Bauteile.

MST, Einheit, Blattformat
Stellen Sie den MST, die Einheit und das Blattformat auf die folgenden Einstellungen:

Geschoss Wählen Sie das Geschoss, in dem Sie beginnen möchten zu zeichnen.
Dazu müssen Sie die Geschossverwaltung öffnen und mit der linken Maustaste auf das 0ǀEG klicken, das Icon wird orange und ist somit aktiv.

Geschossverwaltung öffnen:
Menü FENSTER > GESCHOSSE oder Ctrl+2
