Benutzer Oberfläche ¶

Programm starten ¶

Abstract

Starten Sie das Programm.
Auf dem Desktop befindet sich das Icon ELITECAD AR17.

Doppelklick auf das Icon

ELITECAD AR17 startet und initialisiert die verschiedenen Komponenten.

Benutzer Oberfläche ¶

surface-title-labelled
Die Oberfläche kann je nach Installation und Bildschirmauflösung anders aussehen.

Titelzeile ¶

titleline
In der Titelzeile des Programms steht, welches Projekt geladen ist, in welchem Baukörper und Geschoss Sie sich momentan befinden und welche Datei geöffnet ist. Weiters ist in der Titelzeile das «Willkommen bei ELITECAD!»-Fenster mit logo_elitecad_ aufrufbar. Das «Infofenster» kann ebenfalls mit info aufgerufen werden und es wird die Anzahl der vorhanden Infos angezeigt.

Funktionassistant ¶

function-assistant
In diesem Textfeld können Funktionen gesucht und auch gestartet werden. Alle Funktionen, welche die eingegebene Zeichenfolge enthalten, werden zur Auswahl angeboten.

Menüleiste ¶

001menu-bar
Die Menüleiste mit aufgeklapptem und erweitertem Menü ÄNDERN > ELEMENTE > AUSRUNDEN.

Werkzeugleisten ¶

toolbars-basic-tool-icons
Die Werkzeugleisten bieten einen schnellen Zugriff auf die wichtigsten Befehle. Viele der Symbole – auch als Icons bezeichnet – finden Sie mit gleicher Bedeutung in den entsprechenden Menüeinträgen wieder.

Werkzeugverwaltung ¶

In der Werkzeugverwaltung sind mehrere Werkzeugleisten zusammengefasst. Diese können nach Bedarf auf- und zugeklappt werden. So können auf wenig Platz viele Funktionen untergebracht werden. Die Reihenfolge der Leisten kann angepasst werden und es können eigene neue Leisten hinzugefügt werden.

Eigenschaftsleiste ¶

wall
Die Eigenschaftsleiste zeigt immer die Eigenschaften des aktiven Teils, oder es sind Eigenschaften für eine auszuführende Manipulation. Es gibt Eigenschaftsleisten für Manipulationen, Elemente, Schraffuren, Vermassung, Text, 3D-Körper und Bauteile. Im Beispiel sehen Sie die Eigenschaftsleiste der Wand.

Eingabehilfe ¶

Die Eingabehilfe besteht aus zusätzlichen Funktionen, die sich je nach gewählter Funktion unterscheiden. Die Funktionen der Eingabehilfe können mit der Tab -Taste auch am Cursor angezeigt werden.
Nicht jede Funktion besitzt diese erweiterten Funktionen. Grundsätzlich sind dies die Erstellfunktionen und die Manipulationen am Handle (Griffpunkt).

Beispiel Zeichnungsfunktion Polygon mit den Zusatzfunktionen für Bögen:
input-assistant-example-arch-functions
Beispiel Manipulation am Handle eines Polygons:
input-assistant-example-handles

CAD-Eingabefenster ¶

input-window
Im Eingabefenster sind die Bildeigenschaften, die Informationszeile, die Eingabezeile und der Status untergebracht.

Bildeigenschaften ¶

image-properties-toolbar
Diese Befehle sind fest verankert. Sie steuern, wie die Daten am Bildschirm angezeigt werden. Zoomfaktor, Ausschnitt, Darstellung usw.…

Informationszeile ¶

Diese Zeile zeigt Ihnen Aufforderungen, was Sie innerhalb einer Funktion eingeben oder bestimmen müssen.

Eingabezeile ¶

In der Eingabezeile geben Sie Informationen an das Programm weiter. Dies können Texte, Koordinaten oder bei Abfragen Bestätigungen sein.

Statusfenster ¶

status-window-architecture
Im Statusfenster können Sie die Darstellungstiefe, den Massstab, die Einheiten und das Blattformat auswählen.

Statuszeile ¶

status-bar
Im linken Bereich werden Bestätigungen gezeigt, z. B. dass die Speicherung erfolgreich durchgeführt wurde. Ganz rechts steht die aktuelle Lage der Arbeitsebene. "Z" steht für die Achse, "-10" gibt die Höhe auf dieser Achse an. Im Obergeschoss wären Sie zum Beispiel "Z270", im Keller "Z-260".

Linien zeichnen ¶

Die Grundfunktionen für das Erstellen von Linien sind die Einzellinie, das Polygon, das Rechteck und die Breitlinie.
element-toolbar
Wählen Sie eine dieser Funktion, erscheint die Eigenschaftsleiste der Elemente.
line
Die Linie setzt sich aus dem Linien- und Stifttyp zusammen.

Linientypen ¶

Es stehen 9 "feste" Linientypen zur Verfügung. Daneben können weitere eigene definiert werden.
line-types

Stifttypen ¶

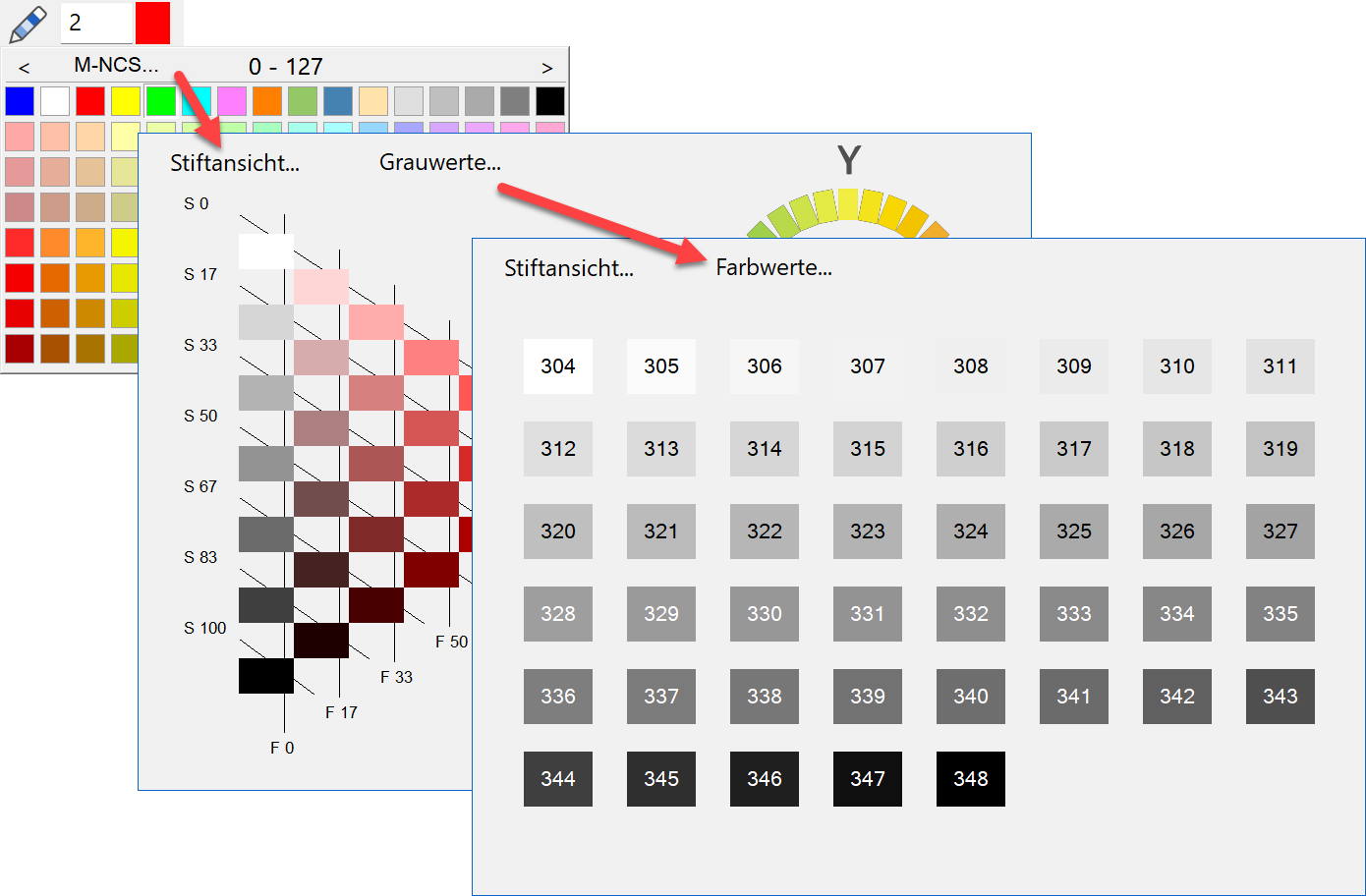

Es gibt eine Auswahl von 1024 verschiedenfarbigen Stifttypen. Mit einem Klick auf das Farbquadrat öffnet sich die Auswahl. Es gibt verschiedene Farbtabellen: sortiert nach Stiftnummer, nach Farbwerten oder nach Grauwerten.
colour-options
Die Linie erscheint in der entsprechenden Farbe auf dem Bildschirm. Jeder Stiftfarbe ist eine Stiftdicke zugeordnet.

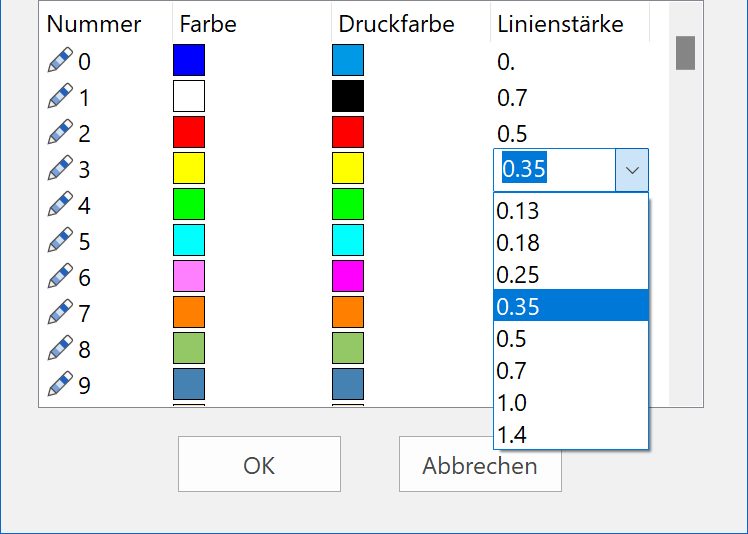

In den Farbeigenschaften kann die Bildschirmfarbe, Druckfarbe und die Stiftdicke pro Stiftnummer eingestellt werden. Sind Sie mit den Stiftnummern und der dazugehörenden Stiftdicke noch nicht vertraut, öffnen Sie die Maske über das Menü EINSTELLUNGEN > FARBEIGENSCHAFTEN.
colour-scheme-modify-line-gauge

Hinweis

Der Stift 0 wird nur auf dem Bildschirm dargestellt, auf dem Ausdruck erscheinen diese Linien nicht.

Cursor ¶

Der Cursor besteht aus dem Marker, dem Fadenkreuz, dem Pfeil und bei einer Eingabe eines Punkts zusätzlich aus dem Wertefeld. Der Marker gibt immer die letzte Position an. Sobald der Cursor orthogonal zur letzten Position steht, erscheinen temporäre Hilfslinien mit der Anzeige des Winkels. So können Sie prüfen, ob Sie orthogonal zeichnen.
cursor-types
Der Cursor reagiert, sobald er in der Nähe eines Fangpunkts ist und zeigt mit einem Symbol an, um welche Art von Fangpunkt es sich handelt. autocapture-symbols1

Temporäre Bezugspunkte und Hilfslinien ¶

Beim Zeichnen müssen oft Bezüge zur bereits erstellten Geometrie hergestellt werden. Einen Bezugspunkt erstellen Sie, in dem Sie kurz auf der gewünschten Stelle mit dem Cursor verharren, das Programm stellt den Bezugspunkt als oranges Kreuz dar.
Statt auf dem Punkt zu verharren, kann auch die Shift -Taste gedrückt werden.
Die temporären Bezugspunkte werden nach jedem Klick wieder gelöscht. Manuell können die Punkte gleich gelöscht werden, wie sie erstellt wurden.

Linie bis senkrecht unter eine Wandecke ziehen:
temp-point-to-make-perp-line
Linie in die Verlängerung einer bestehenden Linie ziehen:
temp-point-to-extend-line
Eine neue Linie soll parallel zu einer bestehenden Linie sein:
temp-point-to-make-parallel-line
Eine Linie in die Mitte zweier Punkte zeichnen.
temp-point-to-middle-point

Hinweis

Erscheinen beim Zeichnen keine temporären Hilfslinien oder Bezugspunkte, dann ist in der Konfiguration des Autofangs die Funktionalität deaktiviert oder verändert worden.

Konfiguration Autofangmodus:
Rechte Maustaste > Konfiguration Autofangmodus…

Bild drehen, zoomen, verschieben ¶

Bild bewegen ¶

Halten Sie gleichzeitig Ctrl + mittlere Maustaste gedrückt halten und die Maus bewegen Sie die Maus oder bei gedrückter Ctrl -Taste die Pfeiltasten auf der Tastatur ↑ ↓ ← → benützen.

Bild ins 3D drehen ¶

Halten Sie nur die mittlere Maustaste gedrückt und bewegen die Maus.

Bildausgangslage ¶

workspace_top_view_
Diese Funktion wählen Sie, um von einem gedrehten Bild wieder in die Ausgangslage zu kommen. Ausgangslage bedeutet Sicht normal zur Arbeitsebene und Blattformat zentriert auf dem Bildschirm.
Die Tastenkombination Ctrl+Space klappt eine gedrehte Arbeitsebene wieder flach.

Bild zoomen ¶

Gleichzeitig Shift + mittlere Maustaste gedrückt halten und die Maus auf und ab bewegen. Nach oben wird das Bild vergrössert, nach unten verkleinert.
Verfügen Sie über eine Maus mit Scroll Rad, so kann mit diesem Rad gezoomt werden.
Dabei wird über die aktuelle Cursorposition gezoomt.

Tipp

Möchten Sie die aktuelle Arbeitsebene behalten und nur auf das Format zoomen, können Sie dies über die Funktion ZOOM AUF FORMAT. format_

Bilddarstellungen ¶

Drahtmodell	Pixel-Hiddenline	Solidmodell	Kanten
`Ctrl`+`D`	`Ctrl`+`H`	`Ctrl`+`D`	`Ctrl`+`K`
