Gebäudehülle

Boden

Das Gebäude hat eine rechteckige Gebäudegrundform. Die Reihenfolge, ob zuerst die Aussenwand oder der Boden gezeichnet werden muss, spielt keine Rolle.
Das Gebäude zeichnen Sie im Massstab 1:100 und in der Darstellungstiefe in Österreich als «Entwurf», in der Schweiz als «Bauprojekt» und in Deutschland als «Entwurfsplanung».

Workshop

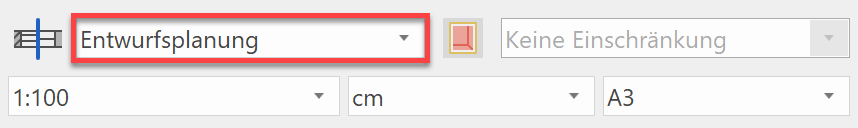

1. Planformat, Massstab und Einheit einstellen > A3, 1:100, cm.
2. Darstellungstiefe auf Bauprojekt stellen.

3. In der Geschossverwaltung das Erdgeschoss als aktuelles Geschoss wählen.

4. Wählen Sie die Funktion BODEN ERSTELLEN.

5. Wechseln Sie zum Parametertyp Standard und, wenn nötig, zur Art der Eingabe Kontur über Polygon eingeben.
6. In der Eingabehilfe erscheinen die Zeichnungsfunktionen. Wechseln Sie zur Zeichnungsfunktion RECHTECK.

7. Zeichnen Sie das Rechteck:
   Punkt P1 links unten frei platzieren, dann Punkt P2 mittels Koordinaten x-Wert 1050, y-Wert 900 eingeben.


8. Aus dem Polygon ist nun mit der entsprechenden Rohbodenstärke des EGs ein Boden entstanden.

9. Brechen Sie die Funktion mit Esc ab.


Erklärung

Höhenbezug bei Boden
FREIER BODEN
Die Dicke und Oberkante der Decke kann frei definiert werden. Die Wände nehmen keinen Bezug zu diesem Boden.

GESCHOSSBODEN LAUT HÖHENSCHNITT
Die Dicke und Oberkante der Decke ist gemäss Höhenschnitt vordefiniert.

NIVEAUBODEN FÜR VERSETZTE GESCHOSSE
Die Dicke und Oberkante der Decke kann frei definiert werden. Die Wände nehmen Bezug auf diesen Boden.

Aussenwände

Für die Baueingabe genügt vorerst eine einschalige Aussenwand mit einer Stärke von 30 cm. Die Wand kann später jederzeit auf mehrschalig geändert werden.

Workshop

1. Wählen Sie die Funktion WAND ERSTELLEN.

2. Passen Sie die markierten Einstellungen in der Eigenschaftsleiste an.

3. Wählen Sie in der Eingabehilfe die Zeichnungsfunktion RECHTECK und erstellen Sie das Rechteck über die beiden Eckpunkte P1 und P2.


4. Bei der anschliessenden Abfrage Welche Richtung? können Sie den Cursor in das Innere des Gebäudes bewegen und mit der linken Maustaste bestätigen.


5. Brechen Sie die Funktion mit Esc ab und speichern Sie eine Arbeitskopie Ctrl+W.
