Projekt eröffnen

Im nachfolgenden Übungsbeispiel handelt es sich um ein Einfamilienhaus bestehend aus den drei Geschossen EG, DG und KG.
Legen Sie ein Projekt gemäss Kurseinheit 1/Einsteiger an.

Workshop

  1. Neues Projekt eröffnen. Ist die Geschossverwaltung nicht sichtbar am Bildschirm, kann sie mit der Tastenkombination Ctrl+2 eingeblendet werden.
    002project-settings
    Projektnamen Testkurs angeben und mit ok bestätigen.
    Die Maske "Projektoptionen" wird automatisch geöffnet.
    Zur Zeit brauchen wir nicht diesen Felder ausfüllen. Bestätigen Sie die leere Maske mit ok.
    Danach wird die Maske "Baukörper - Einstellungen" automatisch geöffnet.

  2. Kotierung auf Projektnullpunkt: 400 m.ü.M.
    001project-null

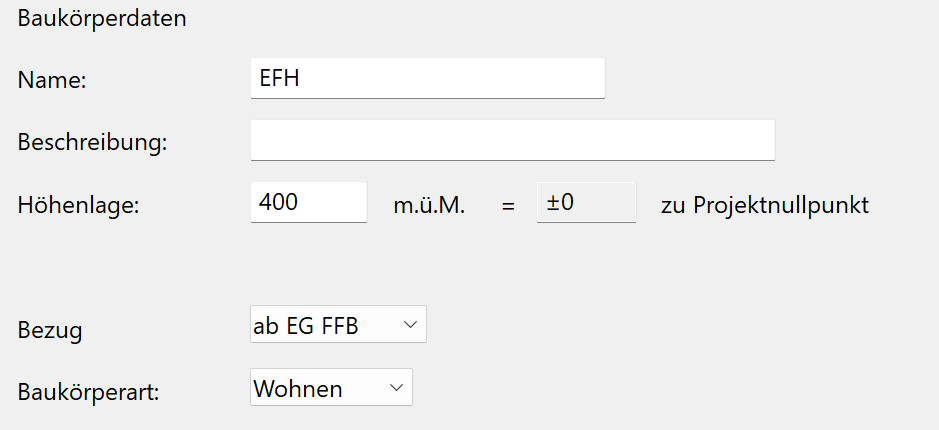

  3. Klicken Sie auf new, um einen Baukörper zu erstellen.
    Name: EFH, Höhenlage: 400 m.ü.M. Eingaben mit apply bestätigen.
    002height-section-settings

    4. 003height-section

  4. Im Reiter height section die lichte Raumhöhe und die Anzahl der Geschosse angeben.

    EG 2.40 m, DG 2.70 m und KG 2.35 m

    5. Hinweis

    Jedes Geschoss muss mit apply bestätigt werden, bevor man zu ein anderem Geschoss wechselt. Sonst wird die angegebene Daten nicht gespeichert.

  5. Im Reiter storey die Fussboden- und Deckenstärke aller Geschosse angeben.

    Fussbodenstärke:
    EG, DG 10 cm; KG 5 cm

    Rohdeckenstärke:
    Alle Geschosse 20 cm

    Höhen kontrollieren, dann Geschossmaske mit ok schliessen.
