Treppe

Diverse Treppentypen sind parametrisiert und lassen sich in grafischen Masken eingeben.

Workshop

Erstellen Sie eine gegenläufige Betontreppe mit einem Podest.

1. Öffnen Sie die Treppenmaske.



2. Wählen Sie das Datensatz "Betontreppe".


   Gegenläufige Treppe wählen.


3. Überprüfen Sie, ob der Geschossbezug gesetzt ist.


   Die geschlossene Wert ist automatisch die Geschosshöhe, die Steigung wird berechnet.
   Durch Verstellen der Trittanzahl kann die Steigung noch verändert werden.


4. Schalten Sie bei den Grenzwert-Parametern auf keine Optimierung.



5. Geben Sie die restlichen Werte in die Maske ein.
6. Die Länge für Wert C + E fixieren.

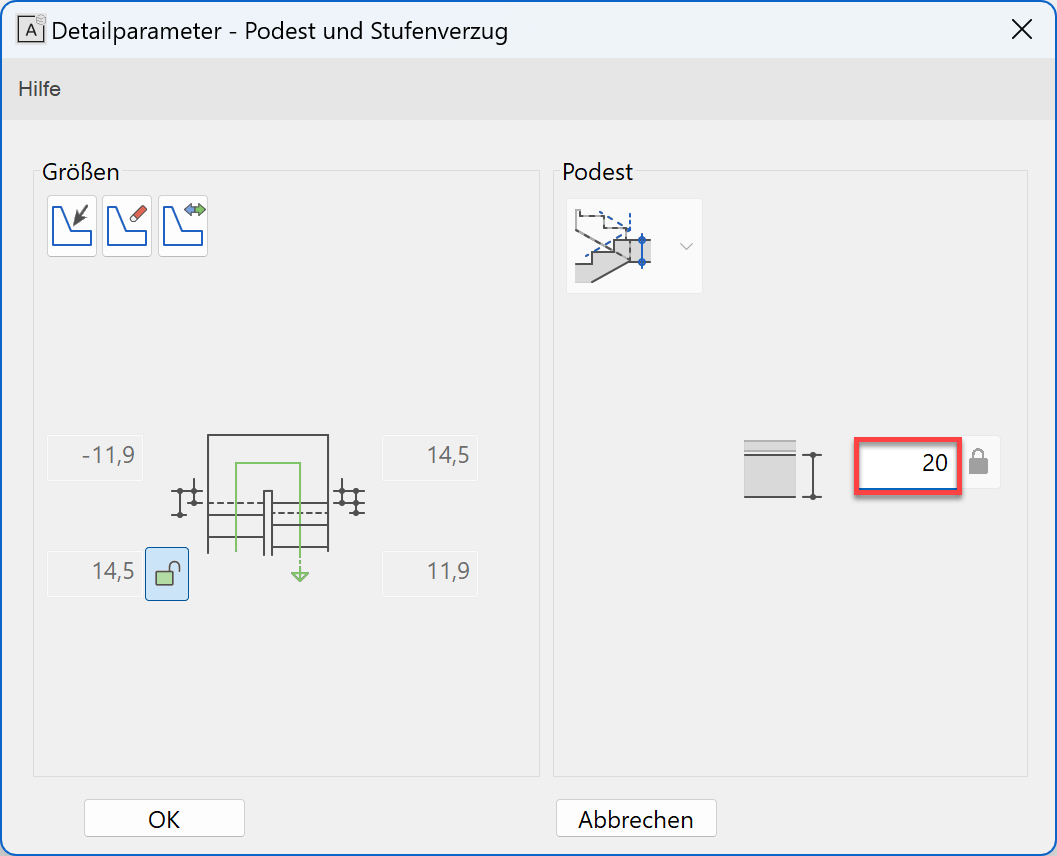

7. Podest- und Stufenverzug wählen

   Versatz des Austrittes und des Antrittes kontrollieren. Solange die Treppenlängen fixiert sind, sind die Werte in der Maske gesperrt.
   Ändern Sie die Dicke des Podests auf 20 cm.

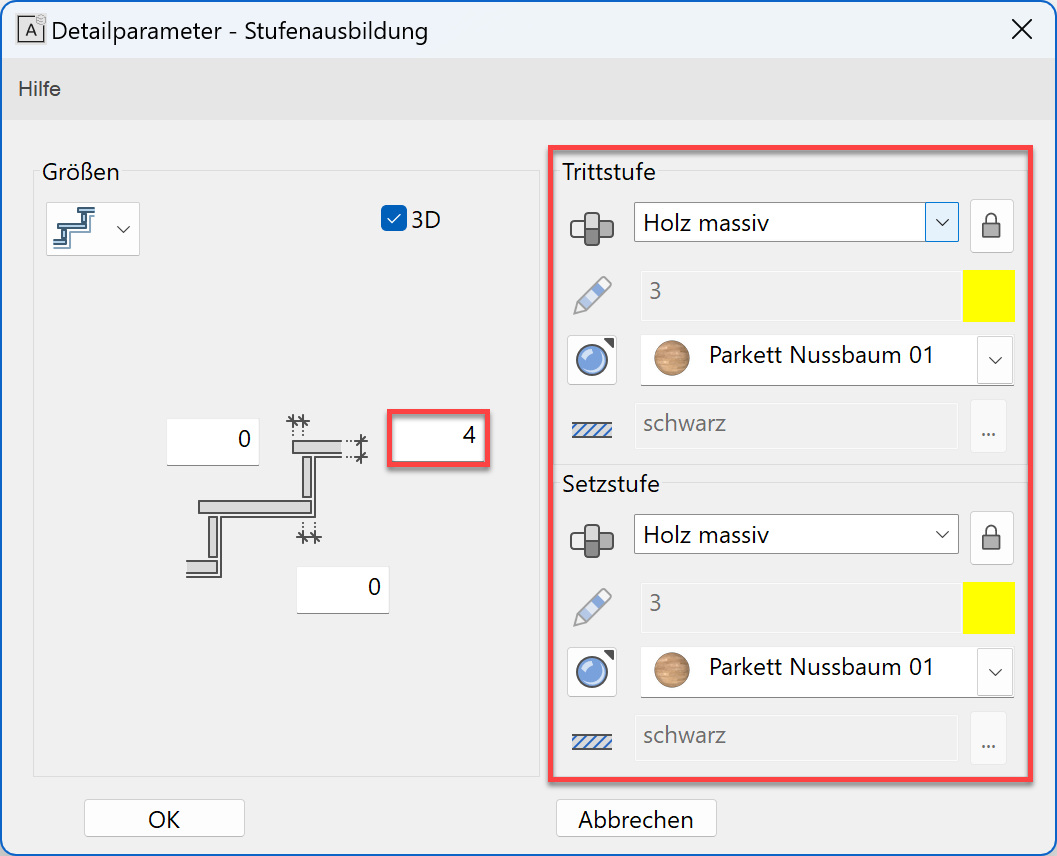

8. Stufenausbildung wählen

   Die Werte des Belags eintragen

9. Wange wählen

   Wange ausschalten

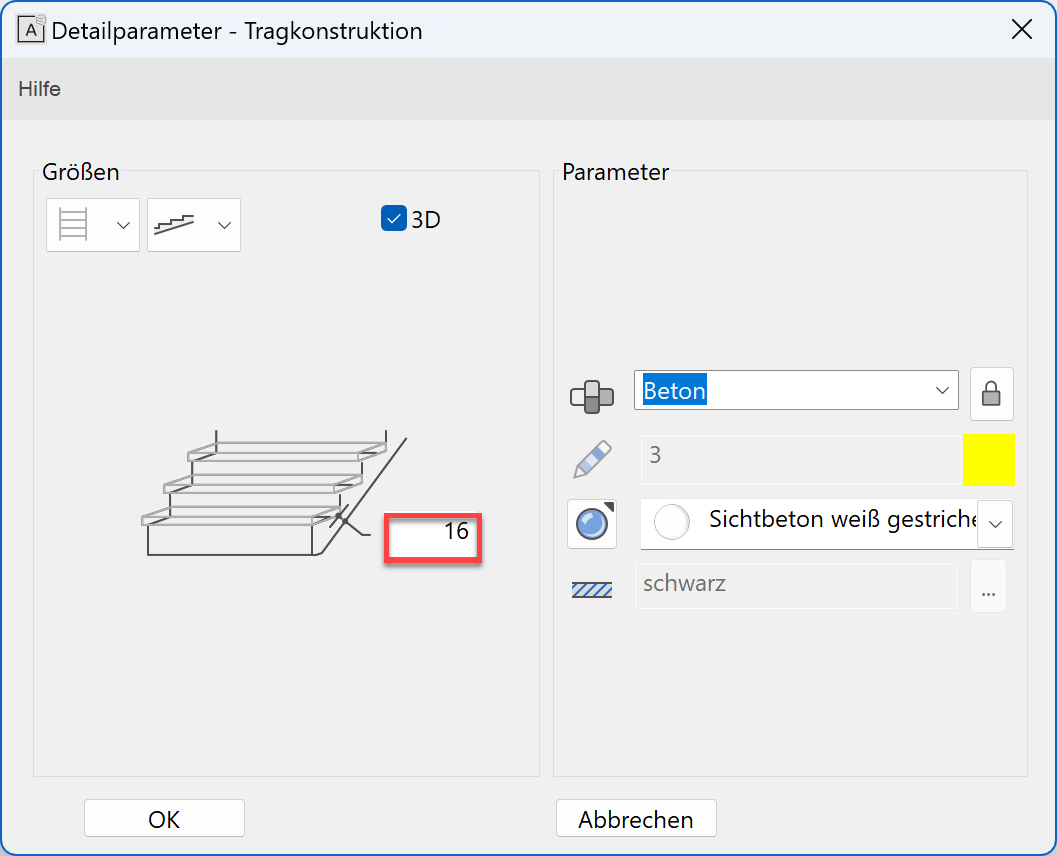

10. Tragkonstruktion wählen

    Dicke der Konstruktion eingeben

11. Treppenabschlüsse wählen

    Aus- und Auftrittstyp wählen und die Auftrittslänge auf 29 cm stellen

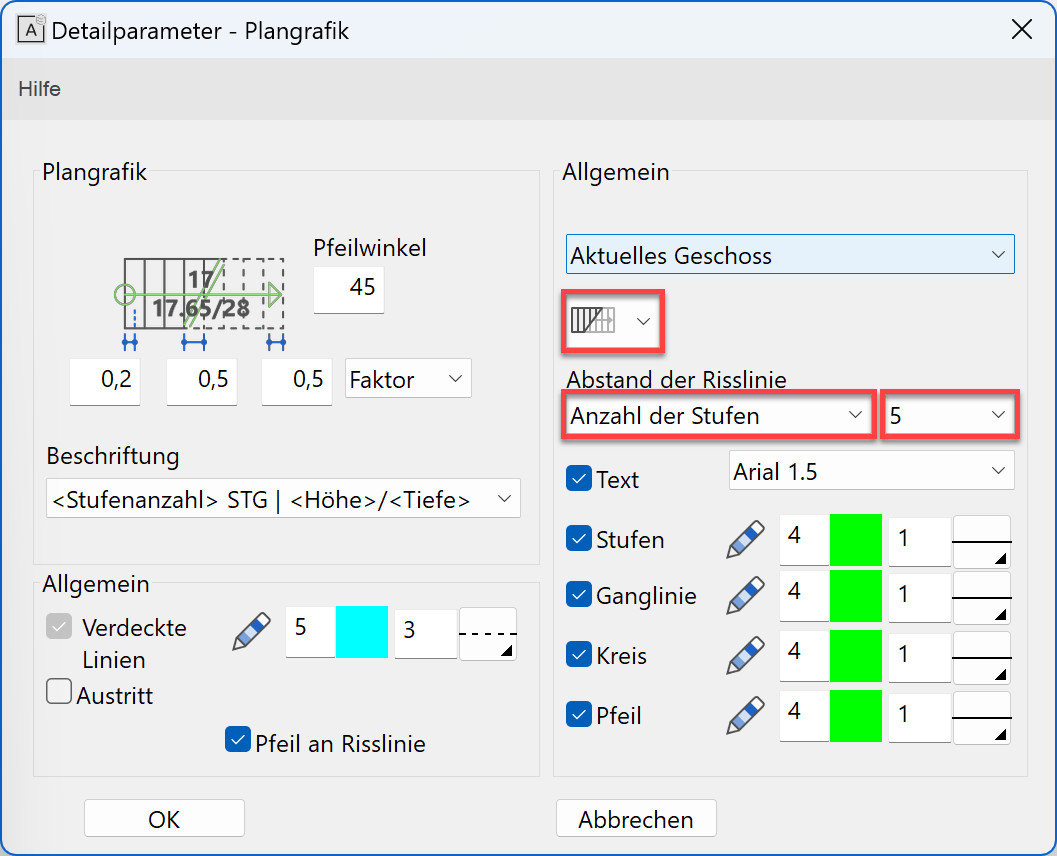

12. Plangrafik der Treppe

    Grundrissdarstellung "Aufsicht auf untere Treppe"
    Grundrissdarstellung für oberes Geschoss aktivieren

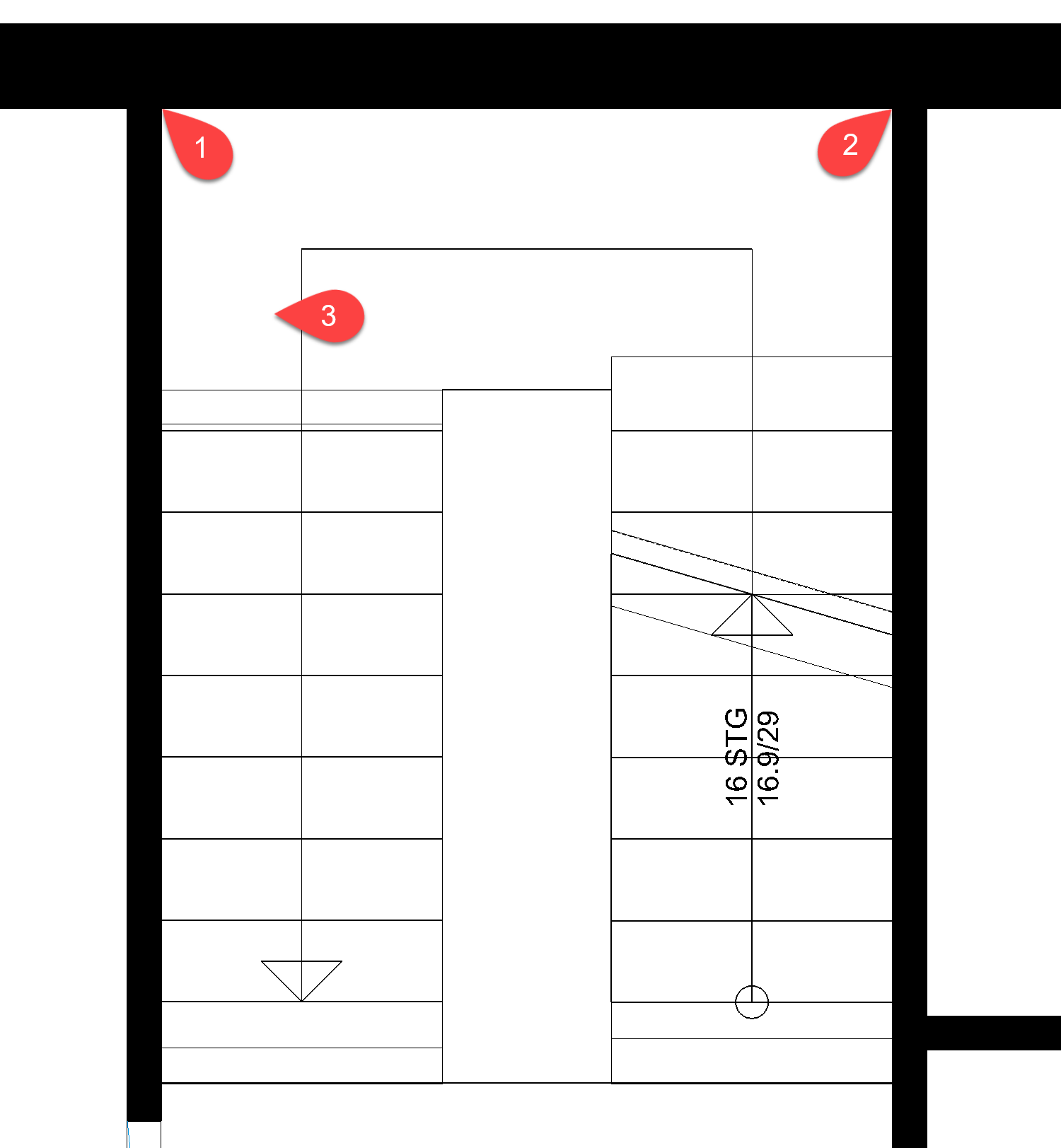

13. Treppe im Modell positionieren
    erster Punkt > P1; zweiter Punkt > P2; Art der Platzierung > P3



Schliessen Sie die Treppenmaske mit .

Tipp

Im Geometriereiter ist ersichtlich, über welche beiden Punkte die Treppe zu platzieren ist.

Dehnen

Zum einen gibt es die Funktion Dehnen, zum anderen können die Bauteile, Elemente und Schraffuren über ihre Handles gedehnt werden.

Workshop

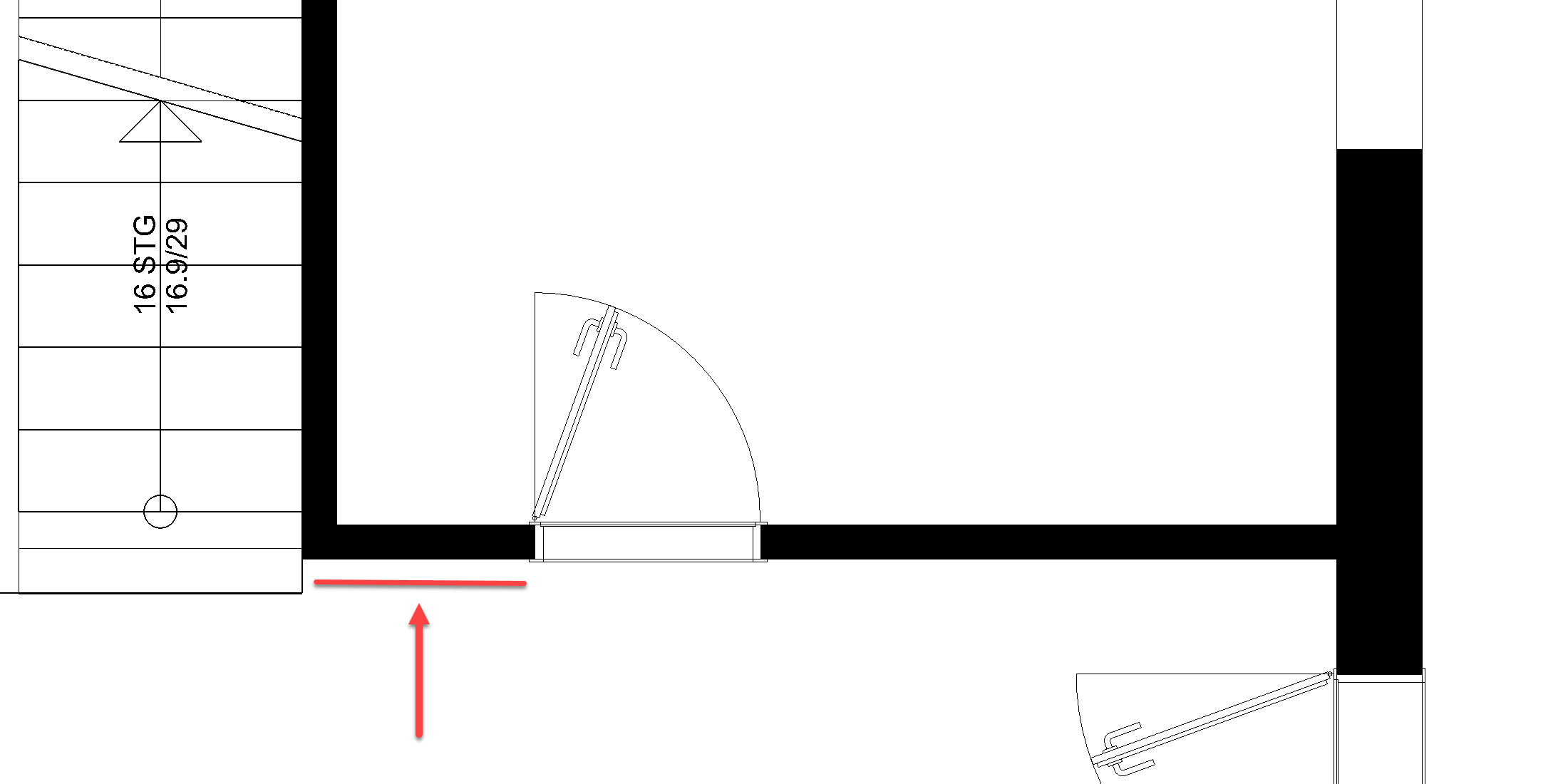

Die Wand soll so gedehnt werden, dass die Wandecke bündig zum Treppenantritt ist.

1. Wählen Sie die Wand. Die Wand wird magentafarben und erhält Handles an der Achse. Die Wand kann nicht nur an den Handles verändert werden, sondern auch auf den gestrichelt dargestellten Achsen, den Grippers.
2. Klicken Sie im Bereich der Ecke auf die Achse (Cursor wechselt Symbol zum Doppelpfeil) P2. Wählen Sie in der Eingabehilfe die Manipulationsfunktion ELEMENT DEHNEN.


3. Setzen Sie einen temporären Bezugspunkt BP an der Ecke der Treppe und bewegen Sie den Cursor senkrecht unter den Punkt, an dem Sie die Achse gewählt haben. Aus beiden Punkten heraus werden orthogonale Hilfslinien erstellt, auf dessen Schnittpunkt Sie die Wand absetzen können.


4. Brechen Sie die Funktion mit Esc ab.

Treppenöffnung in EG-Boden

Es gibt mehrere Methoden, einen Boden in der Form zu verändern.

• Manipulationsfunktionen in der Eingabehilfe, angewendet auf der Bodenkontur
  Wird hauptsächlich für Änderungen an der Aussenkontur verwendet

• Die Änderungsfunktionen in der Eigenschaftsleiste sind Boden Offset, Bodenkontur ändern oder Boden teilen.

Workshop

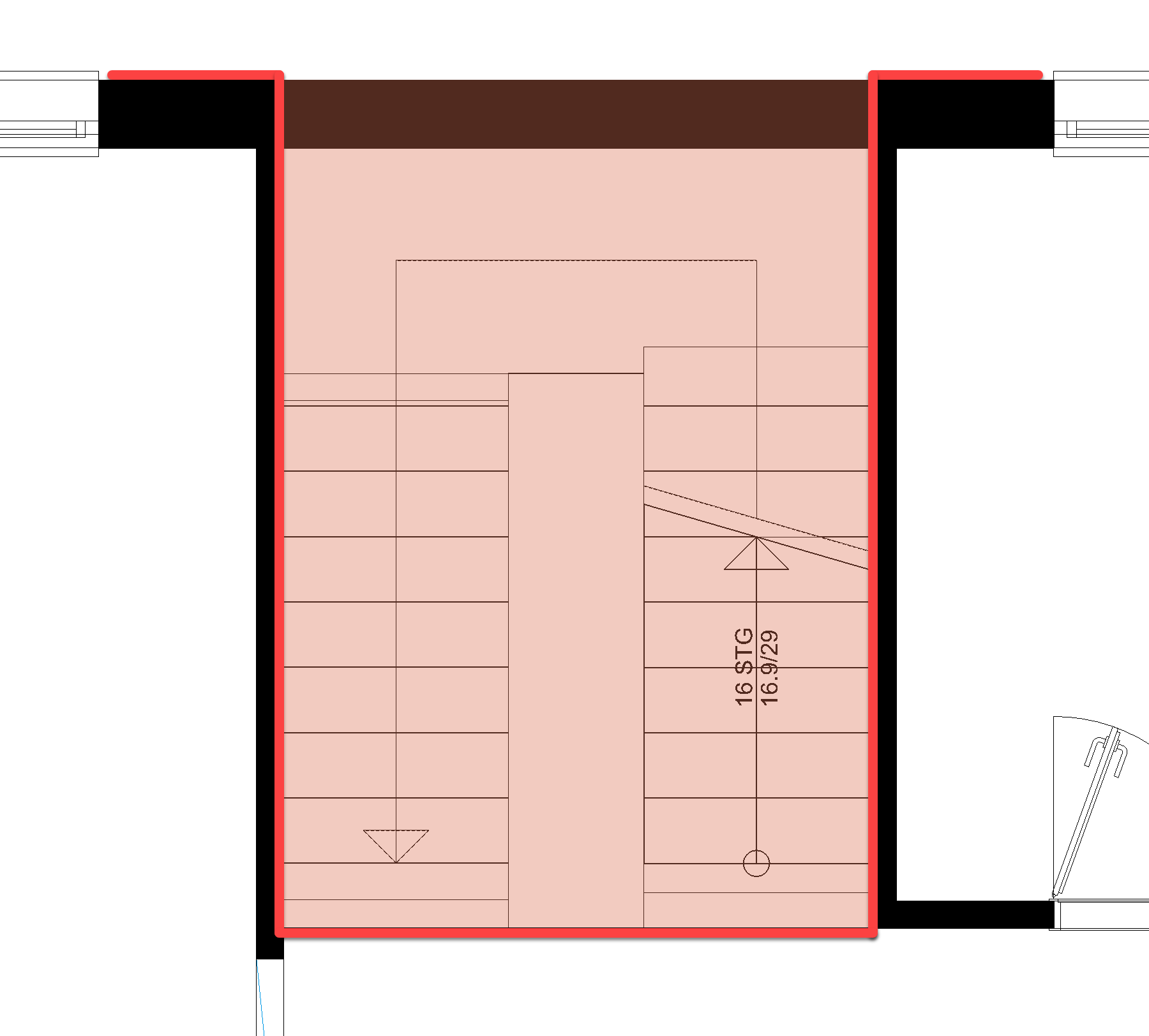

Der EG-Boden soll im Treppenbereich ausgeschnitten werden. Die neue Kontur des Bodens soll der roten Linie entsprechen. Als Konstruktionshilfe wird in diesem Beispiel eine Hilfslinie erstellt. Genauso gut kann auch mit dem temporären Bezugspunkt gearbeitet werden.

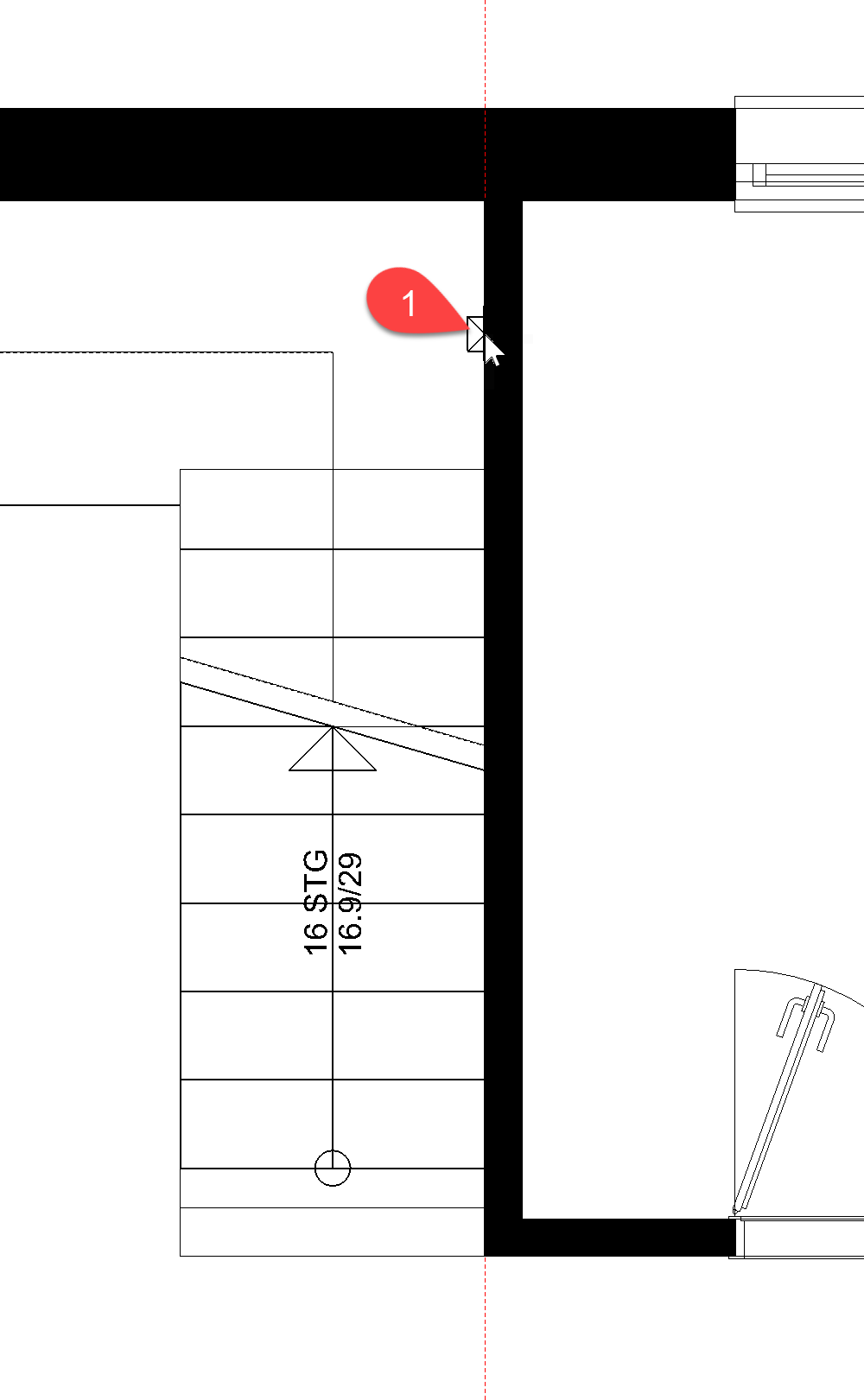

1. Setzen Sie eine Hilfsline mit der Funktion PARALLELE GERADE mit Abstand 0 an die Treppenhauswand P1.

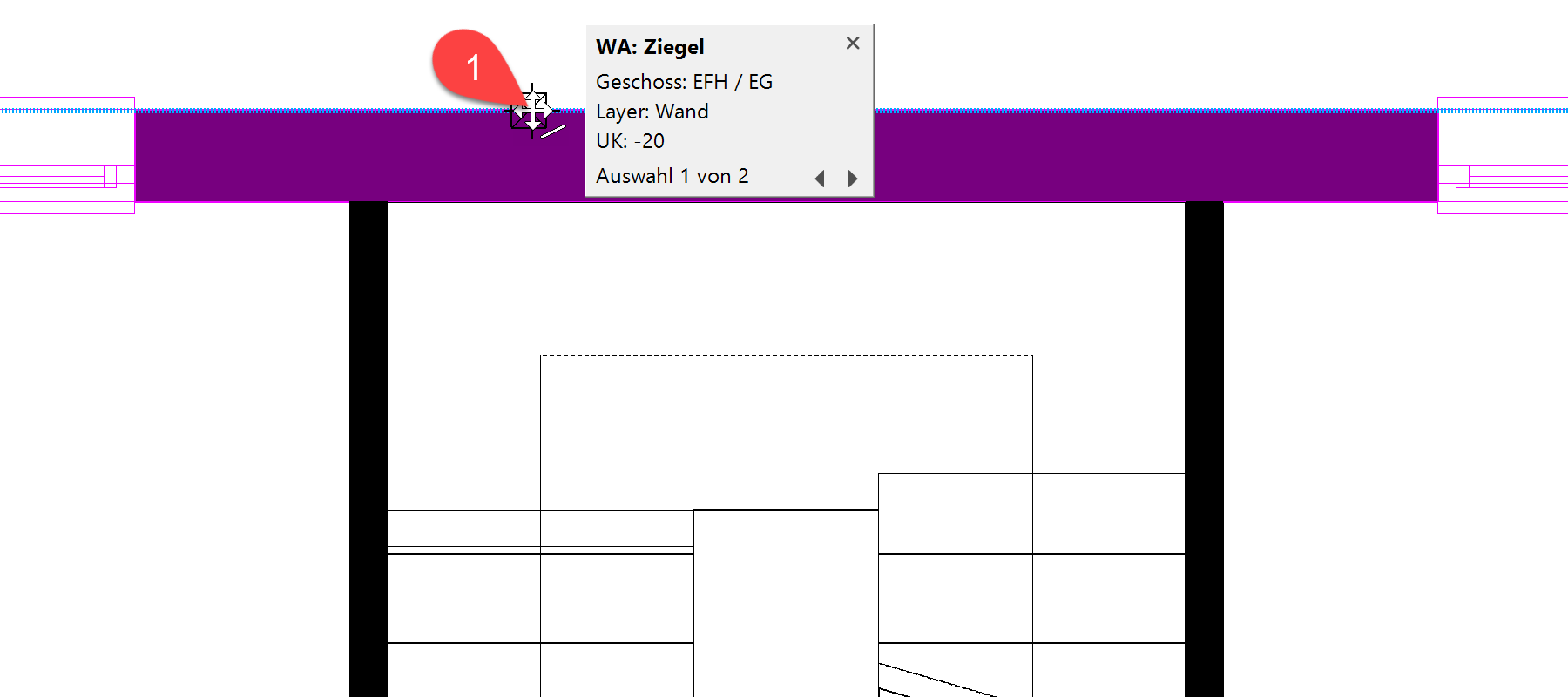

2. Wählen Sie den Boden, indem Sie auf die Aussenkante der Wand klicken, unter der auch die Bodenkontur liegt. Das Selektionsfenster mit der Anzahl Möglichkeiten wird eingeblendet. Über die Pfeile kann zwischen den Auswahlen gewechselt werden. Wählen Sie den Boden.


3. Klicken Sie nochmals auf die Kontur P2, damit die Eingabehilfe erscheint. Wählen Sie die Funktion POLYGON VERKLEINERN.

   Die Eingabehilfe wechselt zu den Zeichnungsfunktionen. Wählen Sie die Funktion RECHTECK.

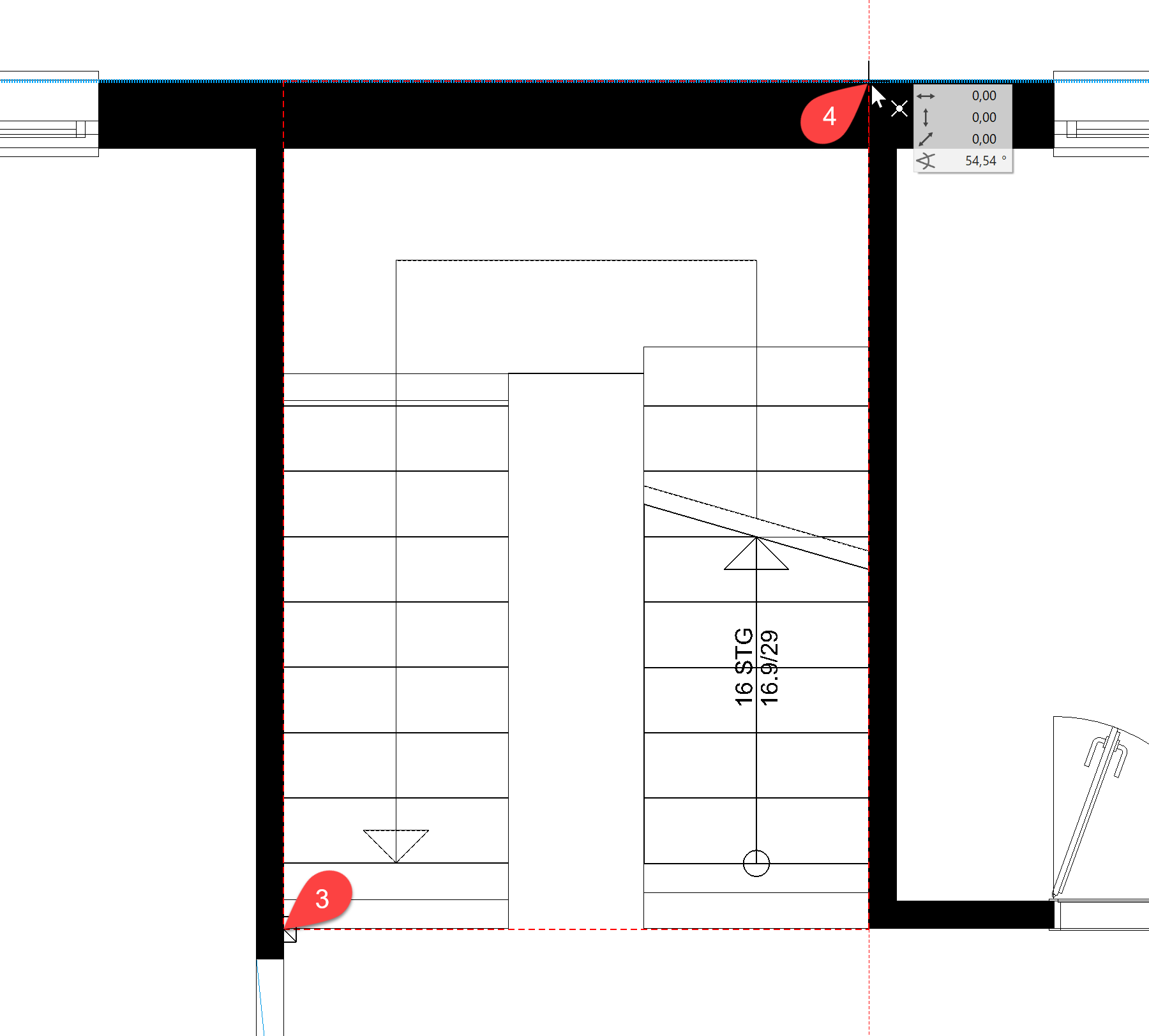

   Ziehen Sie das Rechteck über die Punkte P3 und P4 auf.
   !
4. Wechseln Sie zur Kontrolle ins Solidmodell und wieder zurück ins Drahtmodell.
   oder mit der Tastenkombination Ctrl+D
