Dachgeschoss

Boden Dachgeschoss

Workshop

1. Wählen Sie das DG als aktuelles Geschoss.


2. Wählen Sie die Funktion BODEN ERSTELLEN.


3. Rufen Sie das Datensatz Standard auf und wechseln Sie, wenn nötig, die Art der Eingabe zu Kontur über Polygon eingeben.


4. In der Eingabehilfe ist standardmässig die Zeichnungsfunktion POLYGON aktiv. Fahren Sie entlang der rot abgebildeten Kontur.


5. Brechen Sie die Funktion mit Esc ab.



Wände / Türen DG

Die Sichtbarkeit der Geschosse wird in der Geschossverwaltung eingestellt. Im Kontextmenü (rechte Maustaste) der einzelnen Geschosse kann zwischen sichtbar/unsichtbar gewechselt werden.

Innenwände dürfen sich nicht kreuzen. Dies führt in der Raumberechnung zu Fehlern. Unterbrechen Sie die zweite Wand und beginnen auf der gegenüber-liegenden Seite eine neue Wand.

Workshop

Bestimmt haben Sie nun schon genug Erfahrung im Zeichnen, um im Dachgeschoss die Wände und Türen selbständig zu erstellen.

1. Zeichnen Sie die DG-Wände gemäss folgender Abbildung.
2. Verwenden Sie für die Türen im DG dieselben Einstellungen wie im EG.

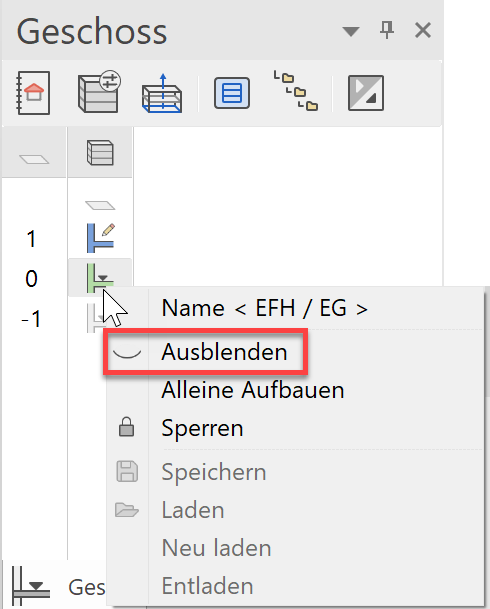

3. Damit Sie den Überblick behalten, kann das EG unsichtbar oder wieder sichtbar gestellt werden. Klicken Sie hierfür mit der rechten Maustaste auf das EG und wählen Sie die entsprechende Option.


   Rot punktiert = Wände im EG

   Aussenwand

   Innenwände

   Türen



In aktuelles Geschoss kopieren

Einige Gebäudeteile sind in verschiedenen Geschossen gleich. Bauteile können in andere Geschosse kopiert und wenn notwendig anschliessend geändert werden.
Die Innenwände des Kellergeschosses sind ähnlich angeordnet wie im Dachgeschoss.

Workshop

1. Wählen Sie das KG als aktuelles Geschoss.


2. Wählen Sie die Funktion IN AKTUELLES GESCHOSS KOPIEREN.


3. Wechseln Sie in das Solidmodell ++ctrl+D++ und drehen Sie das Modell in 3D.
4. Kopieren Sie die Objekte in das Kellergeschoss.
   Wählen Sie die Aussenwand P1, die Innenwände P2-4 und die Treppe P5, um die entsprechenden Elemente in das Kellergeschoss zu kopieren.



AR-Objekt bearbeiten / löschen

Workshop

Die Wandstärke der Aussenwand im Kellergeschoss muss auf 25 cm korrigiert und das Material auf Beton gewechselt werden.

1. Schalten Sie nur das Kellergeschoss sichtbar.
   Doppelklick auf das „KG“.


2. Klicken Sie auf die Aussenwand, wechseln Sie in der Eigenschaftsleiste zu dem Datensatz Beton und stellen Sie die Wandstärke auf 25 cm.


3. Im Bereich der Treppe muss die Wandstärke beibehalten werden. Damit einem Teil der Wand eine andere Wandstärke zugeordnet werden kann, muss die Wand in diesem Bereich geteilt werden.
   Wählen Sie die Funktion WAND TEILEN am Ende der Eigenschaftsleiste bei den Änderungsfunktionen.

   Da es eine geschlossene Wand ist, müssen 2 Teilungspunkte angegeben werden. Klicken Sie für die Teilungspunkte auf die Punkte P1 und P2.


4. Bearbeiten Sie jetzt das neue Wandstück mit einem Doppelklick und stellen Sie die Wandstärke wieder zurück auf 30 cm.



5. Brechen Sie die Funktion mit Esc ab.
6. Die Kellergeschosstreppe haben Sie aus dem Erdgeschoss hinunter kopiert. Die Anschlüsse und Plangrafik müssen dem Geschoss angepasst werden.

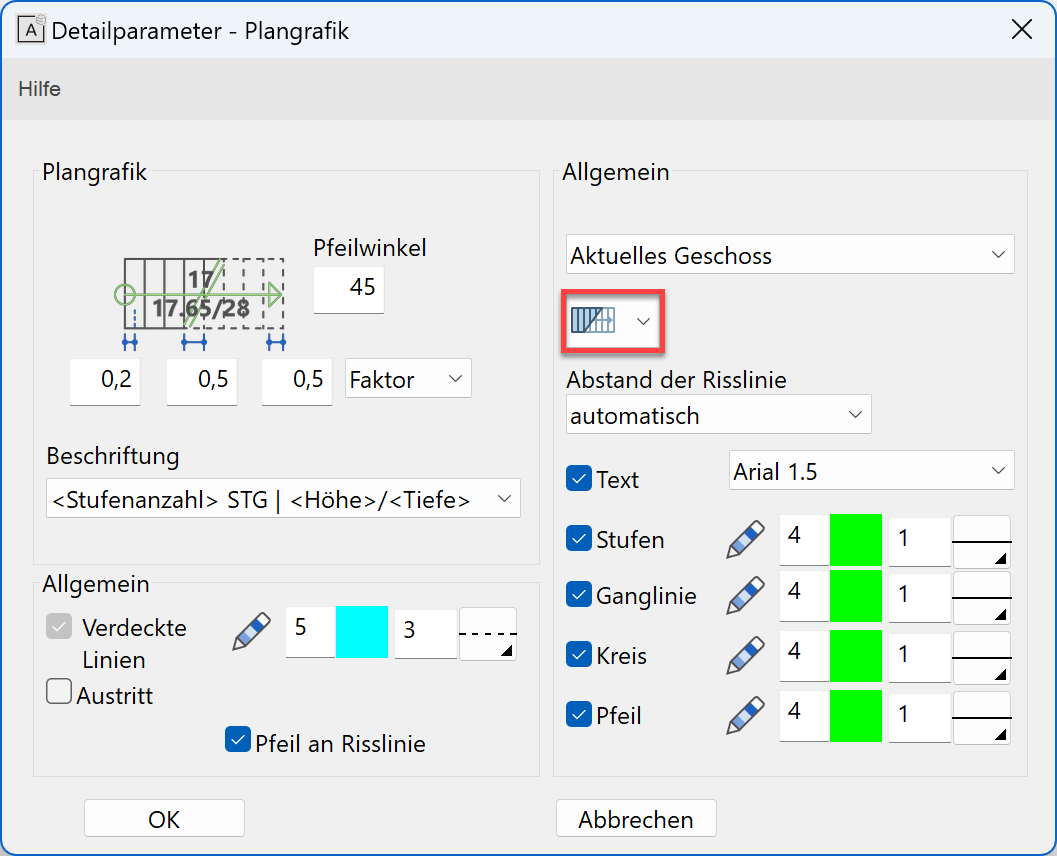

   Mit einem Doppelklick auf die Treppe öffnet sich gleich die Treppenmaske. Nehmen Sie die diversen Einstellungen vor.


   Darstellung im Modell	Darstellung im 2D-Plan

7. Löschen Sie eine der beiden Kellertüren. Markieren Sie die Türe und löschen Sie diese über die Funktion LÖSCHEN oder die Taste Del.



8. Auswahl löschen > .

   Die Bestätigung zum Löschen kann in den Optionen deaktiviert werden.

Fundamentplatte mit Vorsprung

Workshop

Das Kellergeschoss muss mit dem Boden, dem Garagentor und mit den Kellerfenstern ergänzt werden.

1. Wechseln Sie in das Drahtmodell Ctrl+D und in die Ausgangslage Ctrl+Space.
2. Wählen Sie die Funktion BODEN ERSTELLEN.


3. Wechseln Sie zum Datensatz Fundament. Dieser Typ hat das Attribut Fundamentplatte.

   Der Parameter Fundament ist in der Dicke 25 cm gespeichert. Da zu Projektbeginn das Fundament nur mit 20 cm festgelegt wurde, muss entschieden werden, ob auf die Dicke des Parameters gewechselt werden soll (Option: Auf Niveauboden ändern) oder ob der Parameter automatisch angepasst werden soll (Option: Automatisch anpassen). Automatisch anpassen bedeutet, dass das Programm die untersten 5 cm des Schichtaufbaus des Parameters löscht.
   Wählen Sie Automatisch anpassen.


4. In der Eingabehilfe erscheinen die Zeichnungsfunktionen. Wechseln Sie zur Zeichnungsfunktion RECHTECK.


5. Ziehen Sie das Rechteck über die beiden Ecken P1 und P2 auf.


6. Brechen Sie die Funktion mit Esc ab.
7. Wählen Sie den eben gezeichneten Boden. Erscheint die Selektionsabfrage, wechseln Sie auf den Boden.


8. Klicken Sie nochmals auf die Kontur P1 damit die Eingabehilfe erscheint und wählen Sie die Manipulationsfunktion ALLE ELEMENTE PARALLEL VERSCHIEBEN. Bewegen Sie den Cursor lotrecht über den Markierungspunkt P1 und geben Sie den Abstand 10 cm ein.



9. Brechen Sie die Funktion mit Esc ab.
10. Der rechte Teil des Kellergeschosses ist eine Garage. Zeichnen Sie das Garagentor mit folgenden Einstellungen.



11. Als letztes müssen Sie den Kellergeschossgrundriss mit den Kellerfenstern ergänzen. Die Dimensionen können Sie vom Plan ablesen.
