Bodenkontour ändern

Eine bestehende Bodenumrisslinie lässt sich nachträglich ändern.

Workshop

Im Dachgeschoss soll im Korridor gegenüber der Treppe ein Balkon entstehen. Zuerst wird der Boden korrigiert.

1. Sämtliche relevanten Daten liegen im Dachgeschoss, bauen Sie nur dieses Geschoss auf.
   Geschossverwaltung > Doppelklick auf DG


2. Erstellen Sie eine parallele Hilfslinie mit einem Abstand von 180 cm zur Aussenwand.

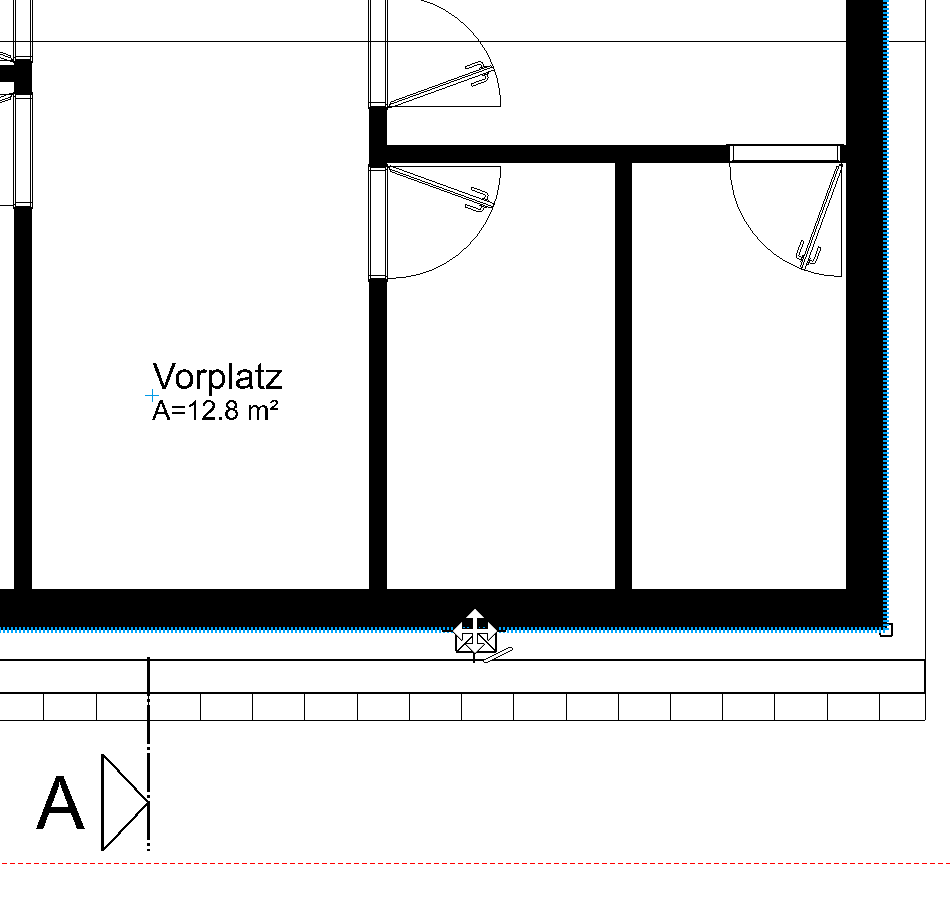

3. Klicken Sie an die Aussenkante, um den Boden zu wählen. Da die Kante der Aussenwand und des Bodens übereinander liegen, erscheint die Selektionsauswahl. Selektieren Sie den Boden.


4. Klicken Sie nochmals auf die Kontur. Der Cursor wechselt zu einem Doppelpfeil. Das ist das Zeichen, dass der Cursor auf einem Gripper steht.


5. Wählen Sie die Funktion POLYGON ERWEITERN aus der Eingabehilfe.
6. Gehen Sie nochmals in die Eingabehilfe und wählen die Zeichnungsfunktion RECHTECK.


7. Ziehen Sie das Rechteck von Punkt P1 zu P2. Für den Punkt P2 benötigen Sie den Bezugspunkt BP.


8. Entfernen Sie die Hilfslinien.
