Plot definieren

Alle definierten Ansichten, Grundrisse und Schnitte können in der Plotansicht auf einem Plot zusammengefügt werden. Die einzelnen Ansichten, Grundrisse und Schnitte sind mit den Originalen verknüpft. Ändert man das Original, so ändert sich auch die Kopie in der Plotansicht.

Workshop

1. Erzeugen Sie in der Ansichtenverwaltung mit einem Rechtsklick auf den Titel Plots einen neuen Plot.


2. Geben Sie einen Namen für den Plot ein und wählen die eben erstellte Layoutvorlage Doku EG als Grundlage.

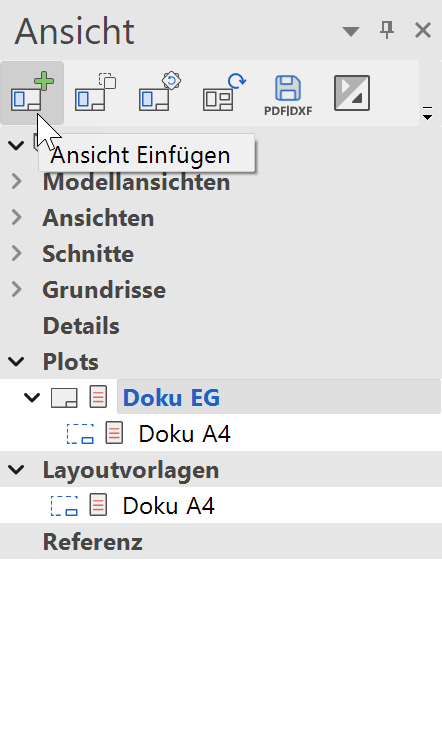

3. Die neue Plotansicht erscheint mit der Layoutvorlage am Bildschirm. Wählen Sie in der Kopfzeile der Ansichtenverwaltung die Funktion ANSICHT EINFÜGEN und wählen Sie aus der Liste das EG aus.


4. Setzen Sie das Erdgeschoss in den Plot hinein.
5. Verschieben Sie den Plan mit der Funktion ANSICHT BEWEGEN aus der Kopfzeile der Ansichtenverwaltung ins Zentrum.

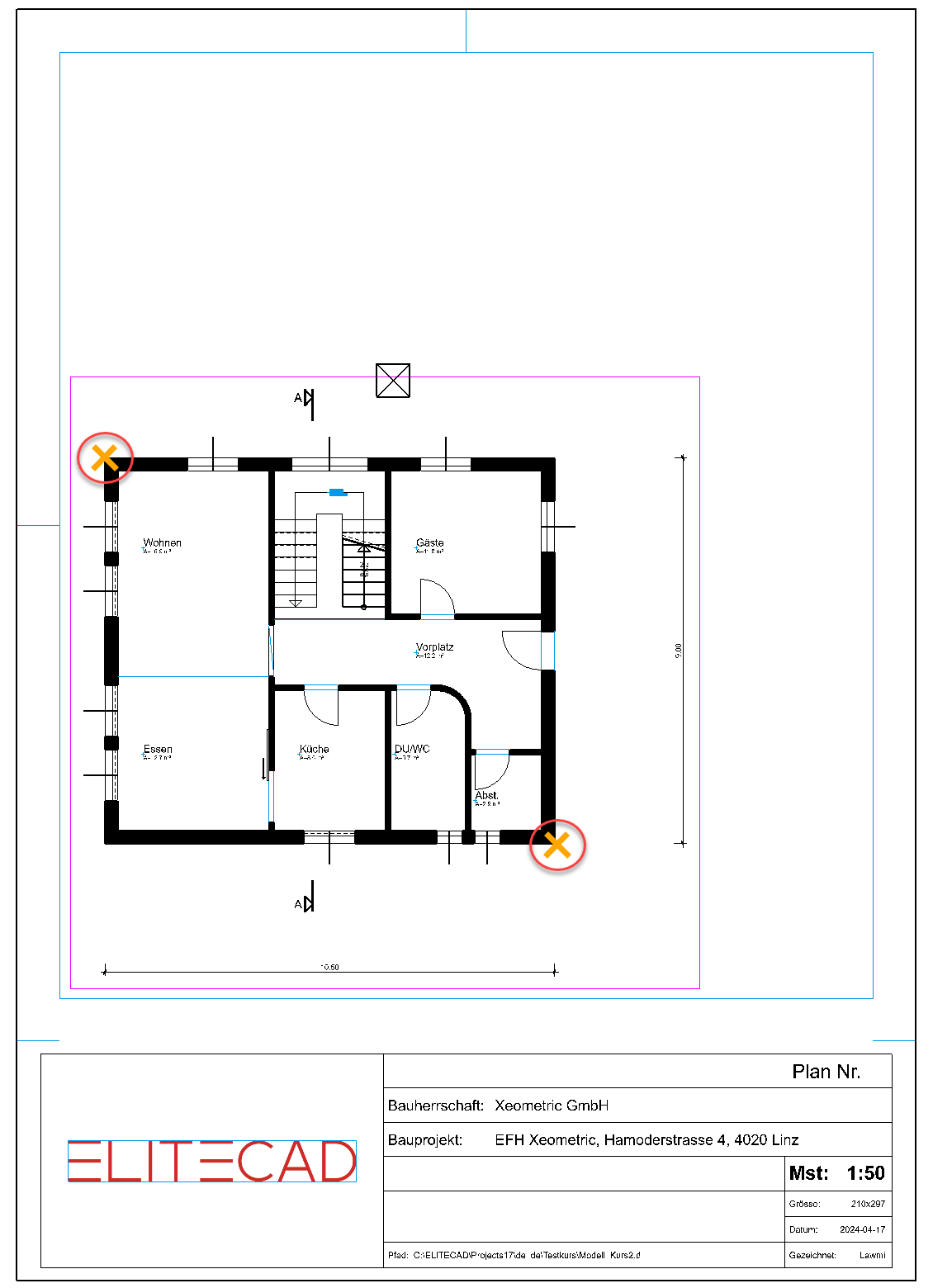

   Starten Sie die Funktion ANSICHT BEWEGEN. Bestimmen Sie die Mitte des Plans mit dem Fangmodus MITTE VON 2 PUNKTEN.

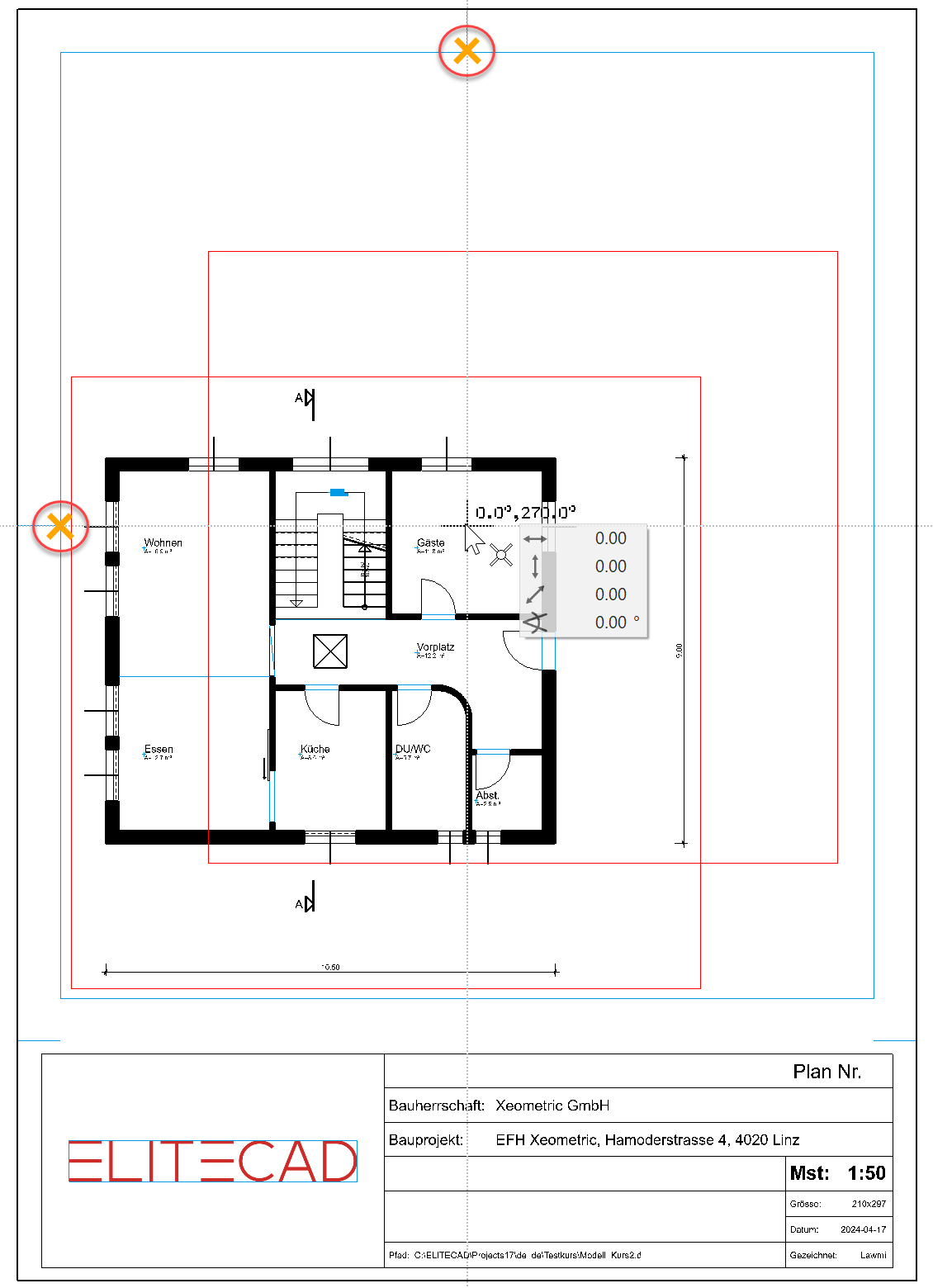

   Die Mitte im Plot kann mit zwei temporären Bezugspunkten auf dem Hilfsgerüst der Layoutvorlage bestimmt werden.

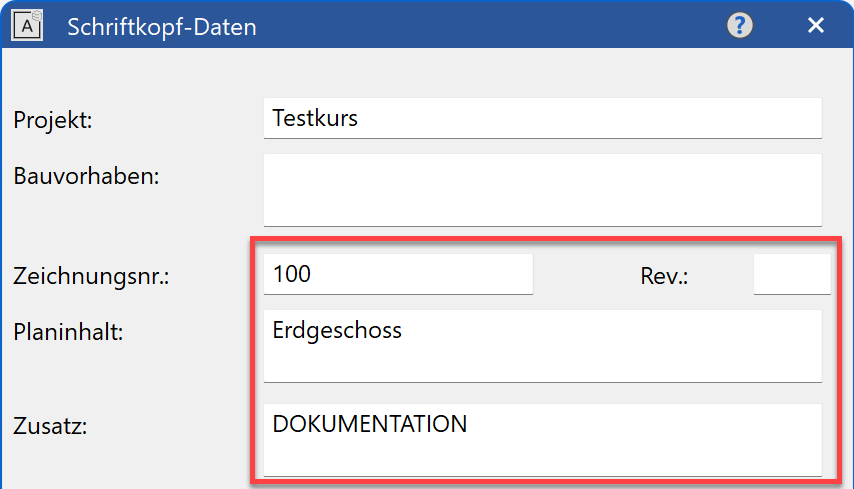

6. Ergänzen Sie den Schriftkopf mit den fehlenden Beschriftungen.
   Menü AUSFERTIGEN > SCHRIFTKOPF AUSFÜLLEN….


7. Erzeugen Sie selbstständig die restlichen Dokumentationen.
   Bei den Ansichten ragt der Baum aus dem Blattformat hinaus. In einer Ansicht kann ein Ausschnitt definiert werden.

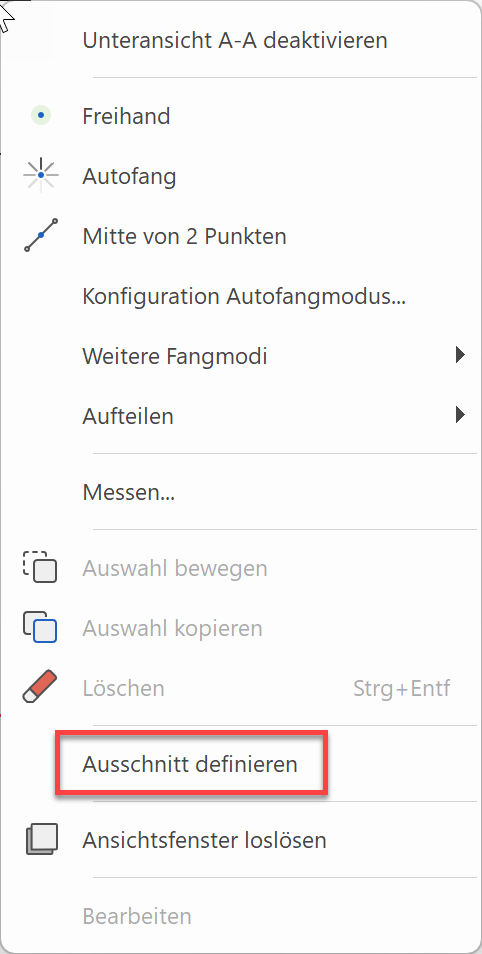

   Um eine Ansicht im Plot ändern zu können, müssen Sie einen Doppelklick auf den Rahmen machen. Im Kontextmenü befindet sich die Funktion AUSSCHNITT DEFINIEREN.
   Erstellen Sie einen neuen Rahmen.

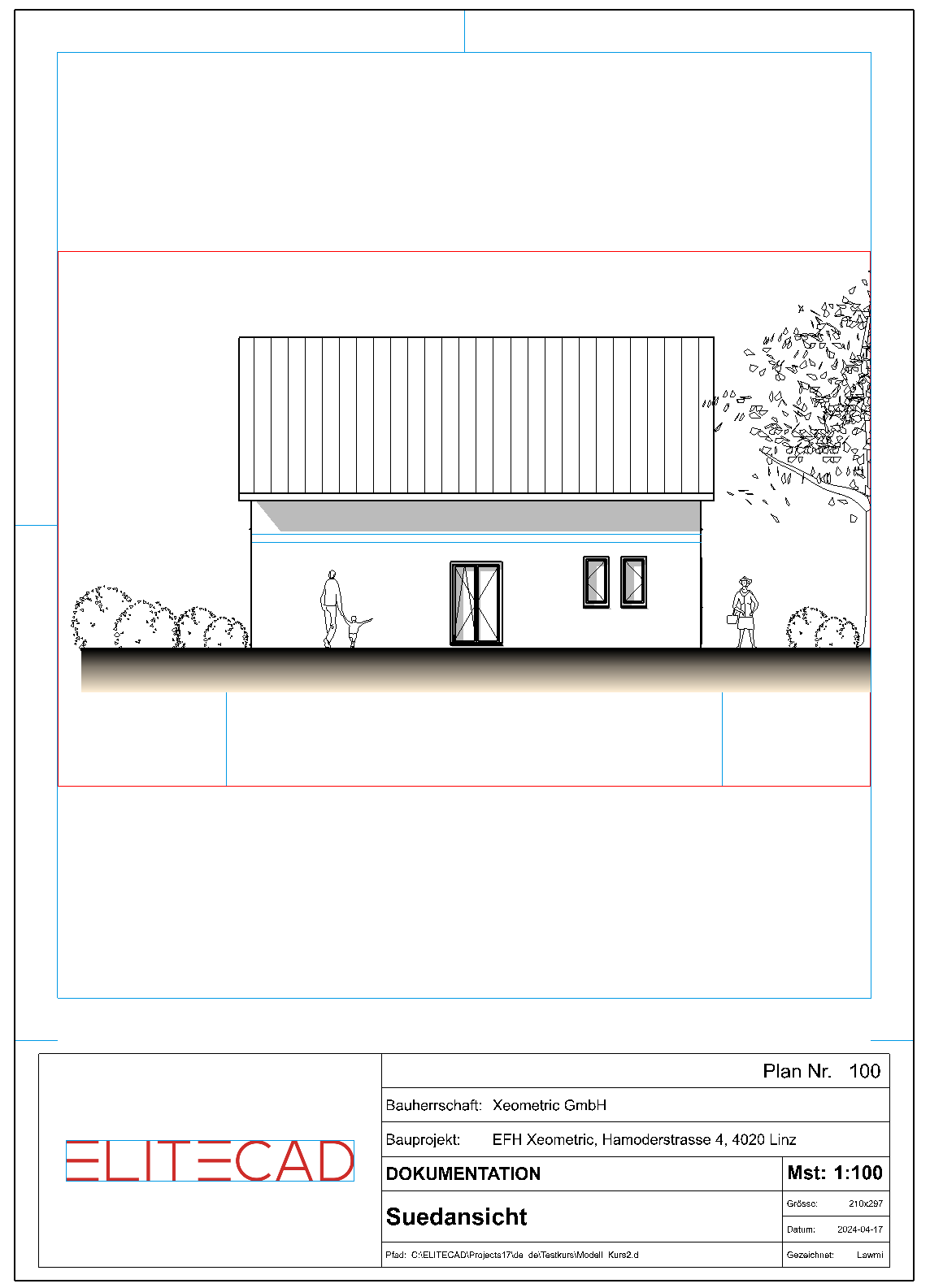

   In gleicher Weise wird bei der Westansicht und Südansicht verfahren.  
   Tipp

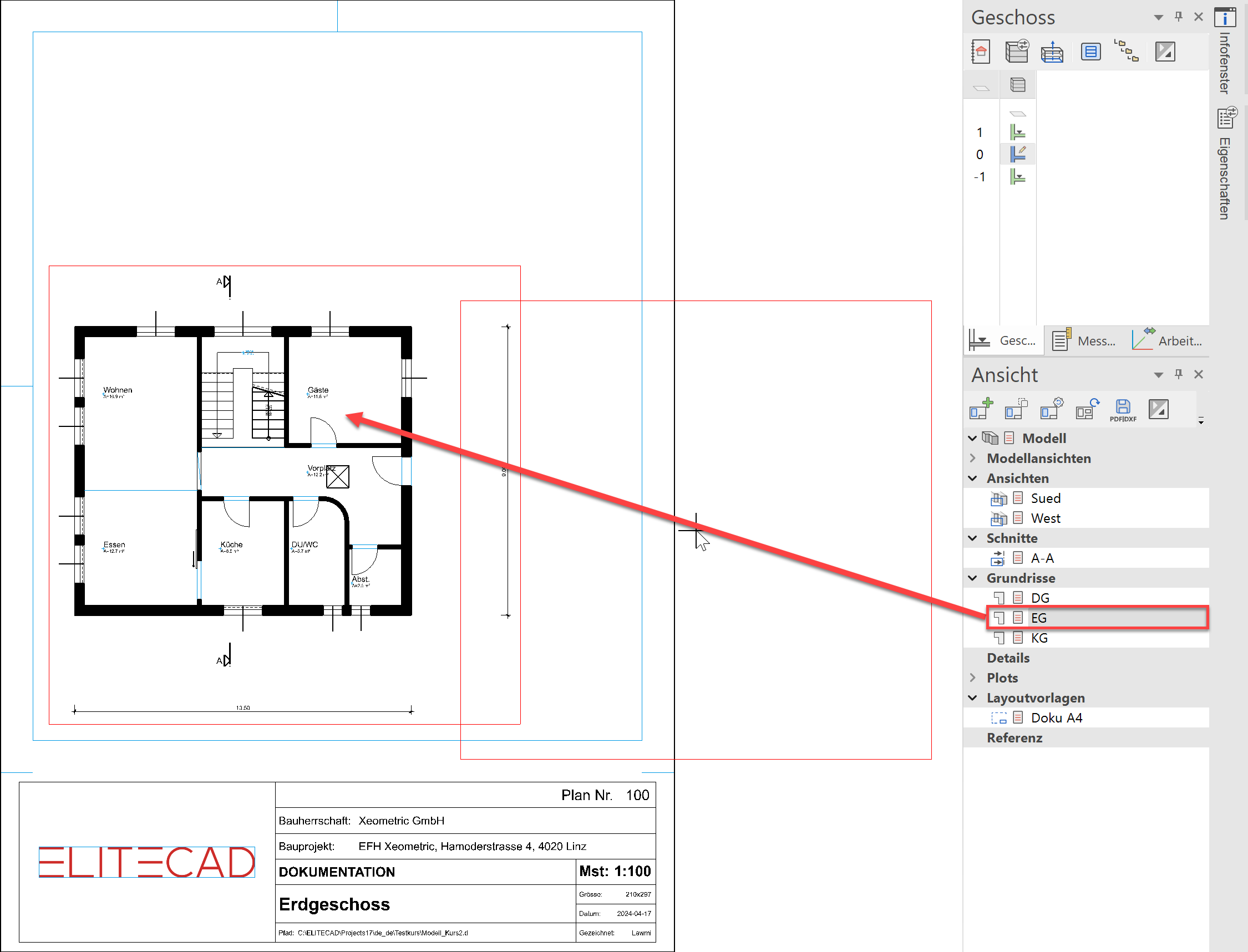

   Die Ansicht kann auch per Drag & Drop in den Plot eingefügt werden.
   Aktivieren Sie den Plot, in den die Ansichten positioniert werden soll. Ziehen Sie mit der linken Maustaste den Namen der Ansicht in den Plot. Sobald Sie im Arbeitsbereich sind, können Sie die Maustaste loslassen und die Ansicht an die richtige Stelle positionieren.


Plot mit mehreren Ansichten

Workshop

1. Erzeugen Sie in der Ansichtenverwaltung mit einem Rechtsklick auf den Titel Plots einen neuen Plot.
2. Geben Sie den Namen Projekt für den Plot ein und wählen Sie ein A3 Querformat.


3. Ergänzen Sie den Plot mit einem Rand.
   Menü AUSFERTIGEN > FORMATRAHMEN
   Bestätigen Sie in der Eingabezeile mit einer 3 das Format A3.


4. Füllen Sie den Plot mit den Plänen: EG, Schnitt A-A, Ansicht West und Süd.


5. Der Schriftkopf könnte über das Menü AUSFERTIGEN > SCHRIFTKOPF PLATZIEREN in den Plot gesetzt werden. Da Sie aber in der Layoutvorlage bereits einen Schriftkopf mit Angaben zum Bauherrn und Bauprojekt ergänzt haben, ist es schneller, diesen zu kopieren.
   Wechseln Sie in die Layoutvorlage Doku A4.
   Da der Schriftkopf in einer Gruppe zusammengefasst ist, können Sie ihn mit einem Klick wählen.

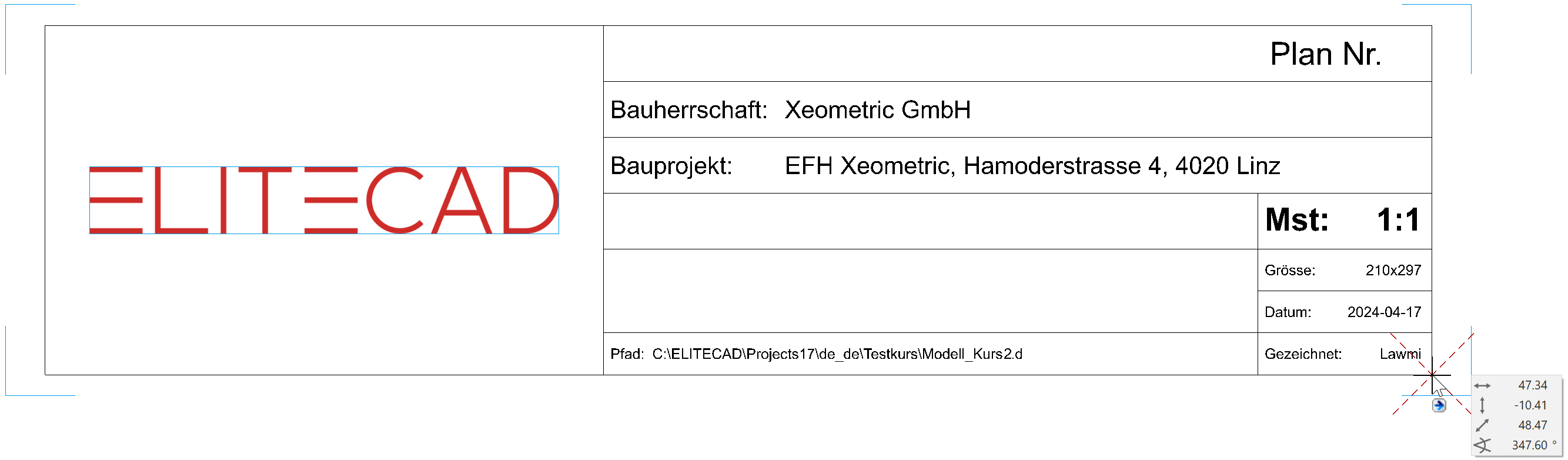

6. Wählen Sie die Funktion KOPIEREN und setzen den Bezugspunkt rechts unten.



   Der Schriftkopf befindet sich nun in der Zwischenablage.

   Erklärung

   Wird eine Auswahl aus der aktuellen Ansicht kopiert, muss die Funktion AUSWAHL KOPIEREN verwendet werden.


   Muss eine Auswahl in eine andere Ansicht oder eine andere Datei kopiert werden, muss dies über die Zwischenablage kopiert werden. Die Funktion KOPIEREN nimmt eine Auswahl in die Zwischenablage auf.


   Mit der Funktion EINFÜGEN wird die Auswahl aus der Zwischen-ablage wieder eingefügt.


7. Wechseln Sie zurück in den Plot Projekt/Baueingabe.
8. Fügen Sie den Schriftkopf mit der Funktion ABSOLUT EINFÜGEN im Menü BEARBEITEN ein.


9. Wählen Sie im Menü AUSFERTIGEN > SCHRIFTKOPF AUSFÜLLEN und ergänzen Sie den Schriftkopf mit den fehlenden Informationen.


10. Richten Sie die Ansichten mit der Funktion ANSICHT BEWEGEN aus der Kopfzeile der Ansichtenverwaltung aus.


    Sie können Hilfslinien erstellen oder mit den temporären Bezugspunkten arbeiten.





11. Entfernen Sie allfällig erstellte Hilfslinien.
