Layoutvorlage definieren

Eine Layoutvorlage beinhaltet plangrafische Elemente, die bei jedem Plot gleich sind. Das kann ein Planrand, Schriftkopf oder eine Legende sein.

Workshop

1. Erzeugen Sie in der Ansichtenverwaltung mit einem Rechtsklick auf den Titel Layoutvorlagen eine neue Layoutvorlage.

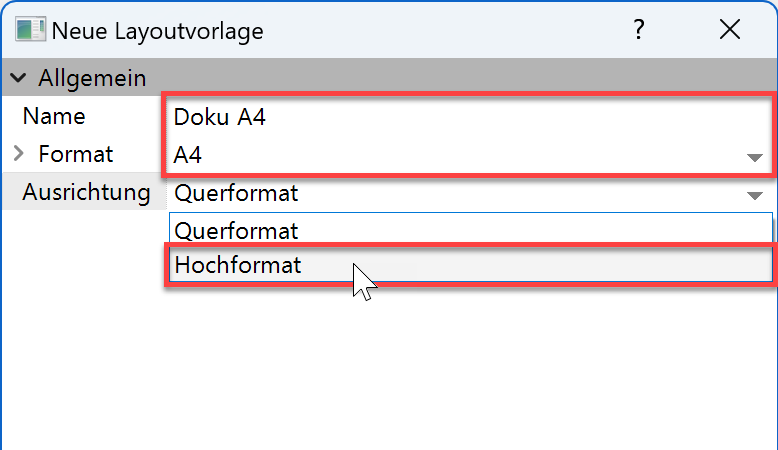

2. Geben Sie der Layoutvorlage den Namen Doku A4. Dann wechseln Sie das Format zu A4 und die Ausrichtung auf Hochformat. Das Format wechselt zu Benutzer. Belassen Sie die Werte und schliessen Sie die Maske mit .


3. Erzeugen Sie einen Blattrand. Wählen Sie die Funktion RECHTECK DURCH MASSE UND BEZUGSPUNKT.

4. Wählen Sie das Menü AUSFERTIGEN > SCHRIFTKOPF PLATZIEREN. Öffnen Sie den Schriftkopf Schriftkopf1.d aus dem Verzeichnis de, setzen Sie ihn in die rechte untere Ecke und brechen dann die Funktion ab.


5. Klicken Sie auf den Schriftkopf. Der gesamte Schriftkopf ist in einer gestrichelten Auswahl mit Eckhandles. Das ist das Zeichen, dass Sie eine Gruppierung gewählt haben.


6. Mit einem Doppelklick können Elemente in einer Gruppe bearbeitet werden. Wählen Sie den Schriftkopf mit einem Doppelklick an. So sind Sie im Bearbeitungs-modus der Gruppe und können deren Elemente bearbeiten. Der Rahmen wird rot gestrichelt und die Eckhandles verschwinden. Mit einem Klick ausserhalb der Gruppe verlassen Sie den Bearbeitungsmodus der Gruppe wieder.


7. Ergänzen Sie den Text Bauherrschaft: A zu Bauherrschaft: Xeometric GmbH. Um in den Textbearbeitungsmodus zu kommen, müssen Sie einen Doppelklick auf den Text machen.


8. Ergänzen Sie zusätzlich das Feld „Bauprojekt“ mit einem Doppelklick auf den Text Bauprojekt: A und erweitern zu: Bauprojekt: EFH Xeometric, Hamoderstrasse 4, 4020 Linz.


9. Brechen Sie die Texteingabe mit Esc ab.
10. Mit einem Klick ausserhalb des rot gestrichelten Rahmens wird die Bearbeitung der Gruppe beendet.

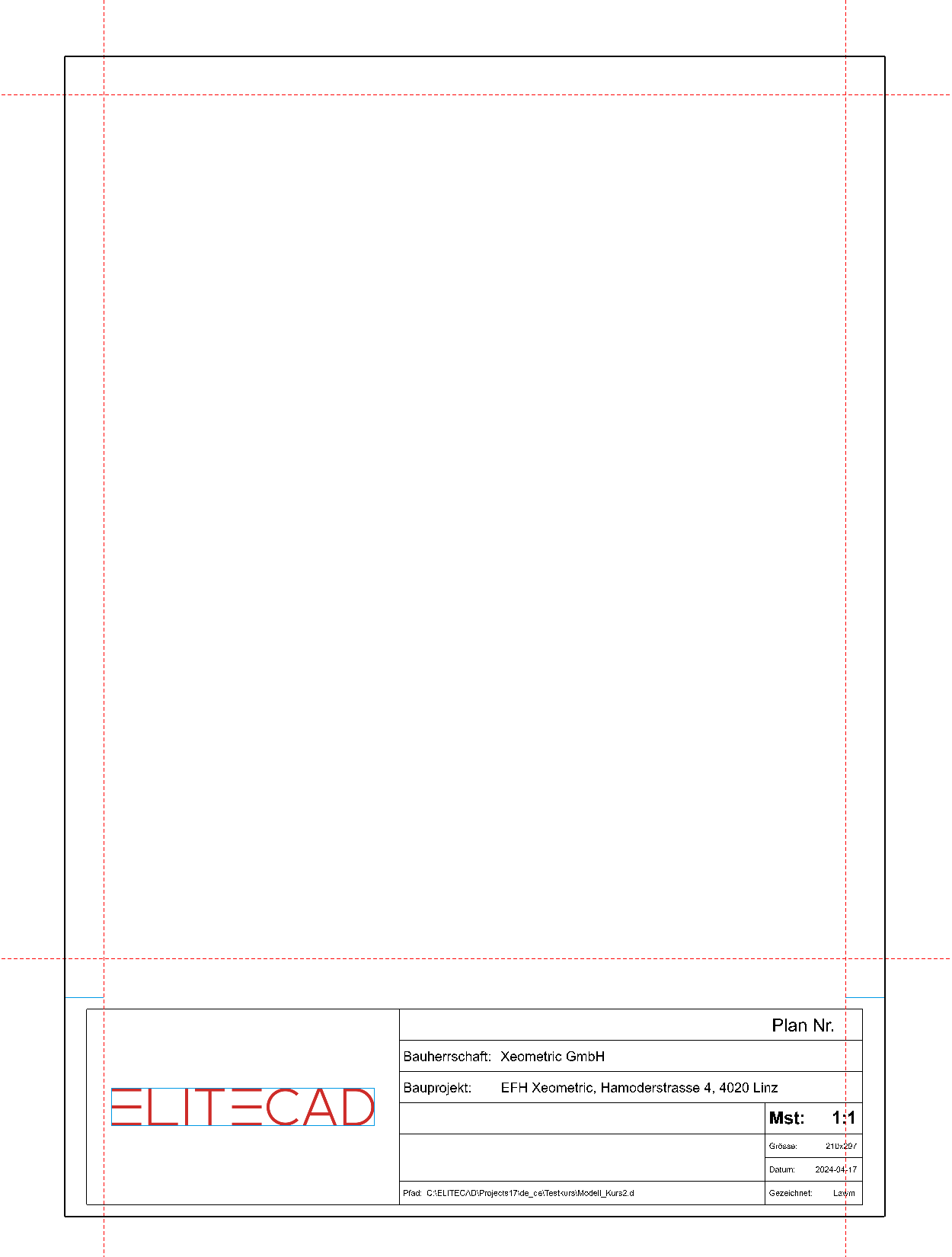

11. Erstellen Sie ein Hilfsgerüst mit dem Stift 0, damit die einzelnen Pläne später präzise in die Plotansicht gesetzt werden können.
    Parallele Hilfslinie mit 1 cm Abstand





12. Löschen Sie die Hilfslinien.



Eigener Schriftkopf (Optional workshop)

Workshop

Öffnen Sie eine neue Zeichnung.

1. Wählen Sie die Funktion DATEI NEU und wechseln den Massstab auf 1:1.


2. Zeichnen Sie die Rahmen für die verschiedenen Felder, achten Sie darauf, dass alle Elemente im Layer Plangrafik sind.


3. Fügen Sie Texte dazu. Damit ein Text vertikal in der Mitte eines Feldes erstellt werden kann, muss der Textbezugspunkt auf Mitte links gestellt werden.



4. Der Schriftkopf kann nun mit Autotexten ergänzt werden. Es gibt Autotexte, die direkt vom Programm ausgefüllt werden (Projekt, MST, Dateiname, …) oder Autotexte, die über die Maske Schriftkopf ausfüllen ausgefüllt werden müssen (Planinhalt, Bauvorhaben, …).


5. Zur Probe kann der Schriftkopf ausgefüllt werden:
   Menü AUSFERTIGEN > SCHRIFTKOPF AUSFÜLLEN.

6. Damit der Schriftkopf mit einem Klick gewählt werden kann, muss er gruppiert werden. Markieren Sie den Schriftkopf und wählen im Kontextmenü AUSWAHL GRUPPIEREN.


7. Verschieben Sie den Schriftkopf so, dass sich der Punkt des Schriftkopfes in der Blattmitte befindet, an dem später der Schriftkopf beim Platzieren am Cursor hängen soll.

8. Speichern Sie den Schriftkopf in Ihrer Bibliothek ab.
   Menü DATEI > SPEICHERN UNTER
