Bibliotheksteile setzen

Bibliotheksteile werden mit der Bibliotheks-verwaltung gesetzt. Ist das Verwaltungsfenster nicht sichtbar am Bildschirm, kann es im Menü ANSICHT > FENSTER > BIBLIOTHEK einge-blendet werden.

Reitersymbol der Bibliothek (1)
Das Verwaltungsfenster ist in zwei Bereiche unterteilt. Im oberen Feld wird die Vorschau (2) der Bibliotheksteile dargestellt. Im unteren Bereich wird die Ordnerstruktur (3) eingeblendet. Die Ordner-struktur wird ab einem Wurzelverzeichnis (4) abgebildet. Zusätzliche Wurzelverzeichnisse können selbstständig angefügt werden (5).
Die Option Skalieren (6) skaliert das Bibliotheksteil auf den entsprechenden Massstab der Zeichnung. Bei Elementen für die Plangrafik (Plankopf, Nordpfeil) wird meist keine Skalierung gewünscht.
Bei aktiver Option "Zuletzt geladen" (7) werden im Vorschaubereich (2) die zuletzt geladenen Bibliotheksteile eingeblendet und es wird die Ordnerstruktur (4) grau hinterlegt.

Eigenschaftsleiste der Bibliotheksteile

Workshop

1. Die Ansichten und der Schnitt sollen mit Pflanzen, Personen und Autos vervollständigt werden.
2. Laden Sie die Westansicht auf den Bildschirm.


3. Holen Sie die Bibliotheksverwaltung in den Vordergrund.

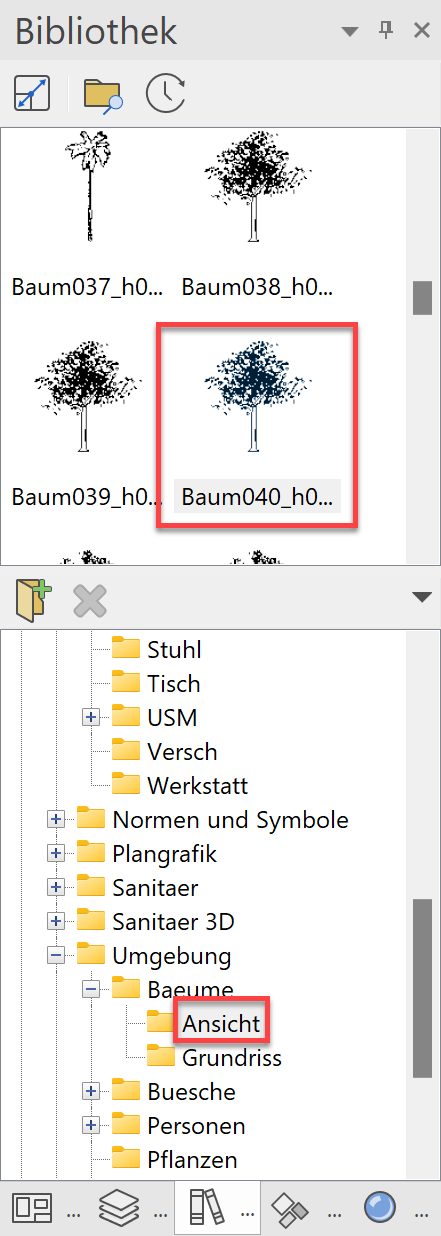

4. Öffnen Sie den Pfad umgebung\baeume\ansicht und wählen das Bibliotheksteil baum040_h0900.d aus.


   Nach dem Wählen bewegen Sie den Cursor in den Arbeitsbereich. Der Baum "hängt" am Cursor und kann positioniert werden.

5. Setzen Sie den Baum an die gewünschte Position in der Ansicht. Der Baum kann jetzt solange weiter gesetzt werden, bis Sie die Funktion mit Esc abbrechen.

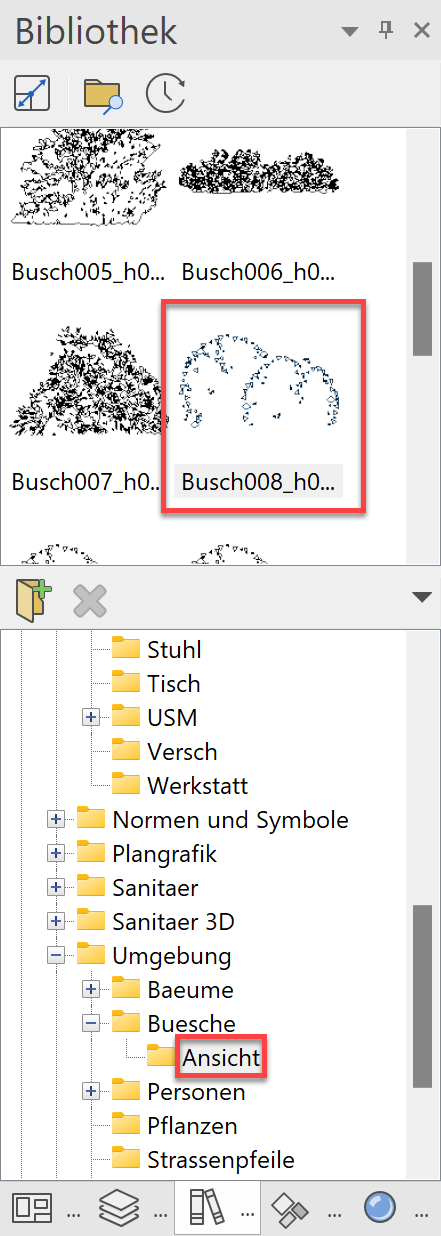

6. Auf der anderen Hausseite müssen Büsche gesetzt werden. Wechseln Sie in das Verzeichnis umgebung\buesche\ansicht und wählen den Busch busch008_h0100.d aus.

7. Wechseln Sie in der Eigenschaftsleiste auf AUTOMATISCH AN ELEMENT AUSRICHTEN.

   Fahren Sie mit dem Cursor an die geneigte Linie. Der Busch wird automatisch gekippt. Je nachdem, auf welcher Seite der Linie der Cursor steht, wird der Busch auf die andere Seite abgebildet. Sobald die Position stimmt, bestätigen Sie mit der linken Maustaste.


8. Der untere der beiden Büsche hat eine Höhe von 150 cm. Wechseln Sie zum Bibliotheksteil busch009_h0150.d und setzen Sie es an die untere Böschung.


9. Wechseln Sie in der Bibliotheksverwaltung in den Ordner umgebung\personen und positionieren Sie die beiden Bibliotheksteile E_pers13.d und E_pers25.d in die Ansicht.
   Bibliotheksteile können, bevor sie positioniert werden, gedreht, gespiegelt oder skaliert werden. Spiegeln Sie die Person E_pers25.d, bevor Sie das Bibliotheksteil in die Ansicht setzen.



10. Versuchen Sie jetzt auch die Südansicht und den Schnitt mit Bibliotheksteilen auszuarbeiten.
    Sued-Fassade


    Schnitt
