Schnappschuss erstellen

Mit der Funktion SCHNAPPSCHUSS ERSTELLEN sind wir in der Lage qualitativ hochwertige Bilder zu erstellen.

Erstellen von Bildern

Workshop

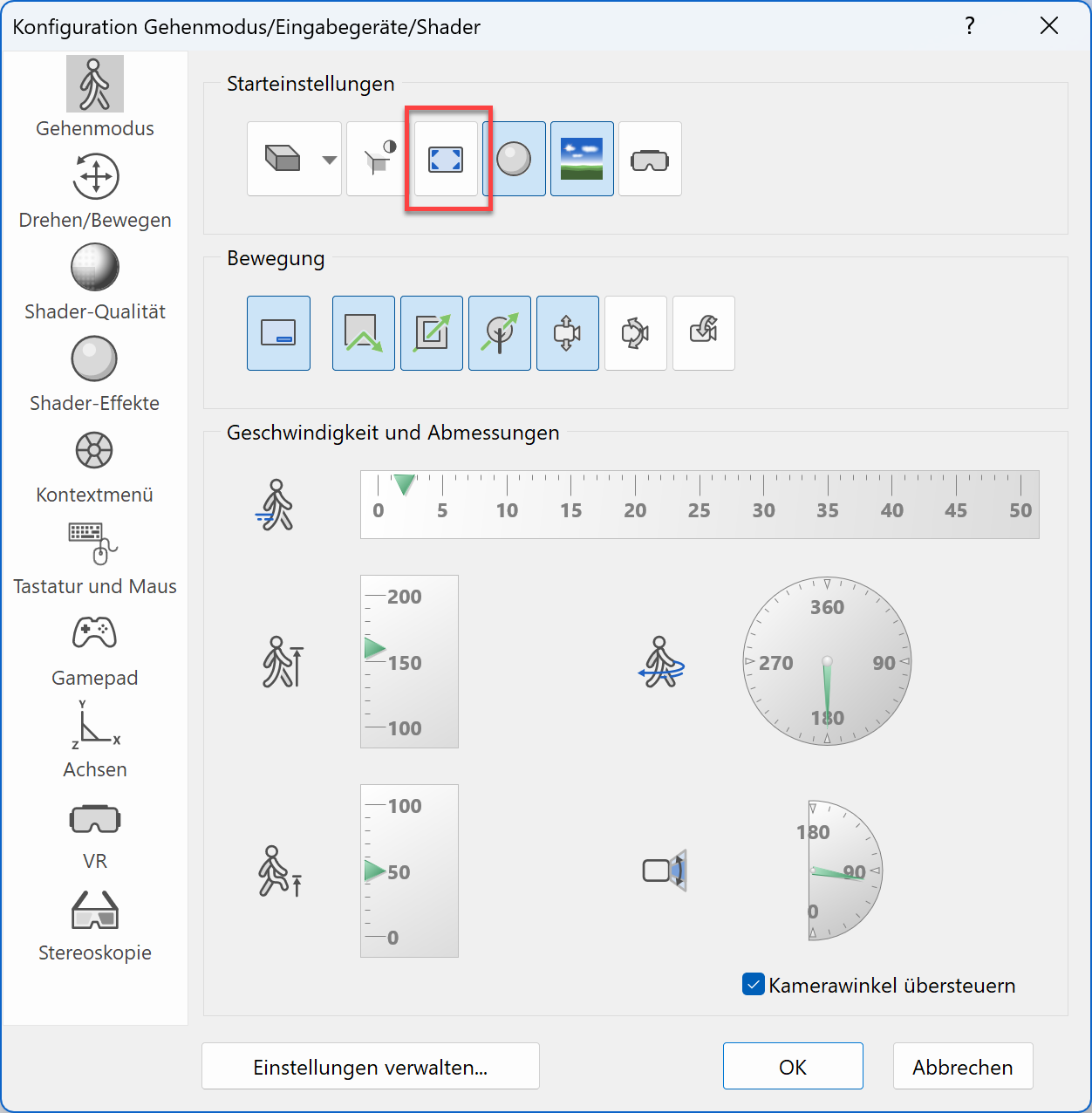

1. Nachdem wir die Datei CAD_Objekt_Virtual_Reality_01.d geladen haben aktivieren wir die KONFIGURATION GEHENMODUS und stellen folgende Parameter ein.
   Wichtig ist, dass der Vollbildmodus deaktiviert ist.

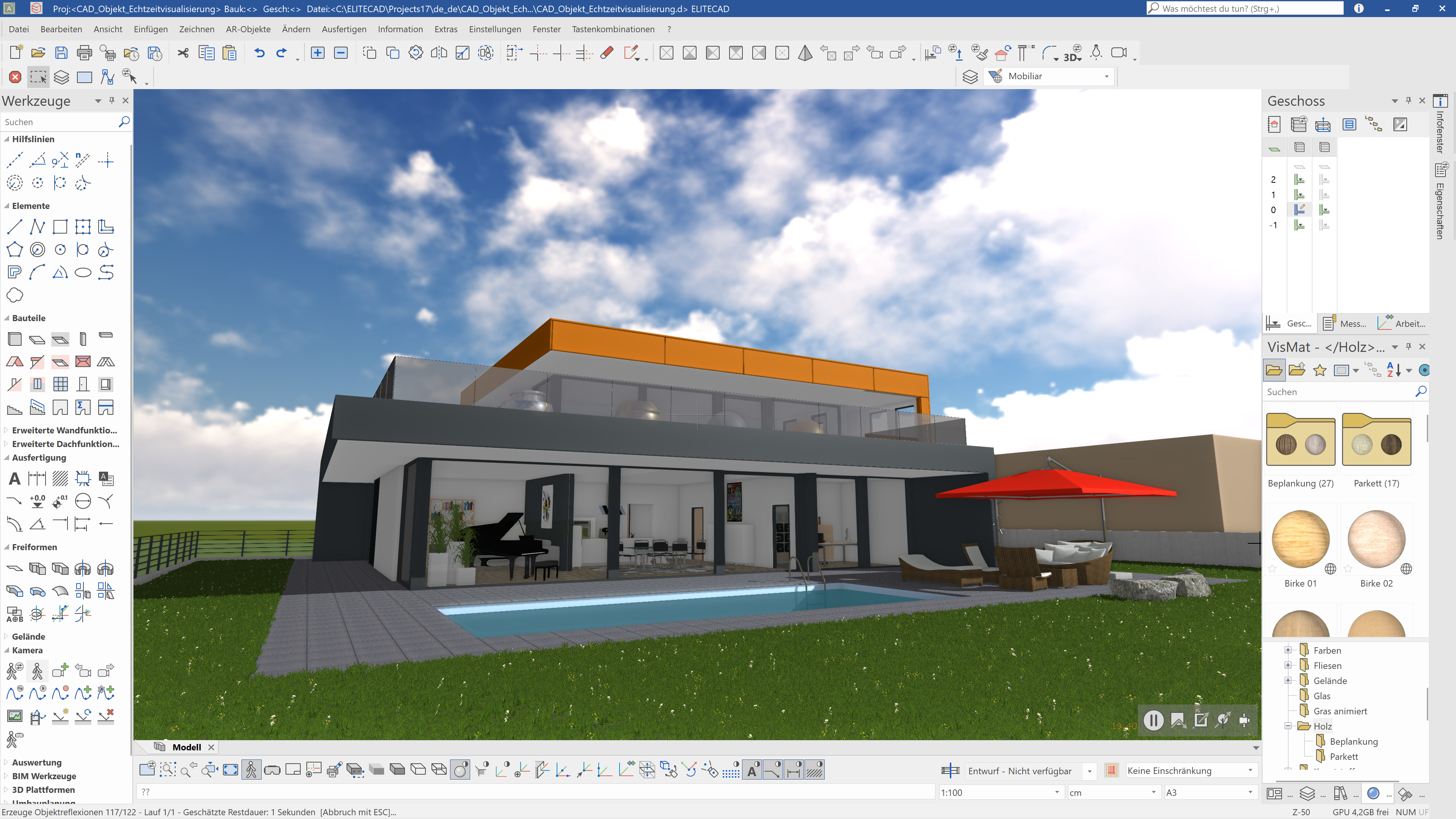

2. Wenn dies erledigt ist starten wir den GEHENMODUS und stellen uns mit der Funktion NÄCHSTE KAMERA LADEN auf die Position „Pool“ die im eingeblendeten Fenster rechts unten angezeigt wird. Aktivieren wir nun auch noch die Shader und danach ist folgende Situation ist nun auf unserem Bildschirm zu sehen.

3. Im nächsten Schritt aktivieren wir die Funktion SCHNAPPSCHUSS ERSTELLEN

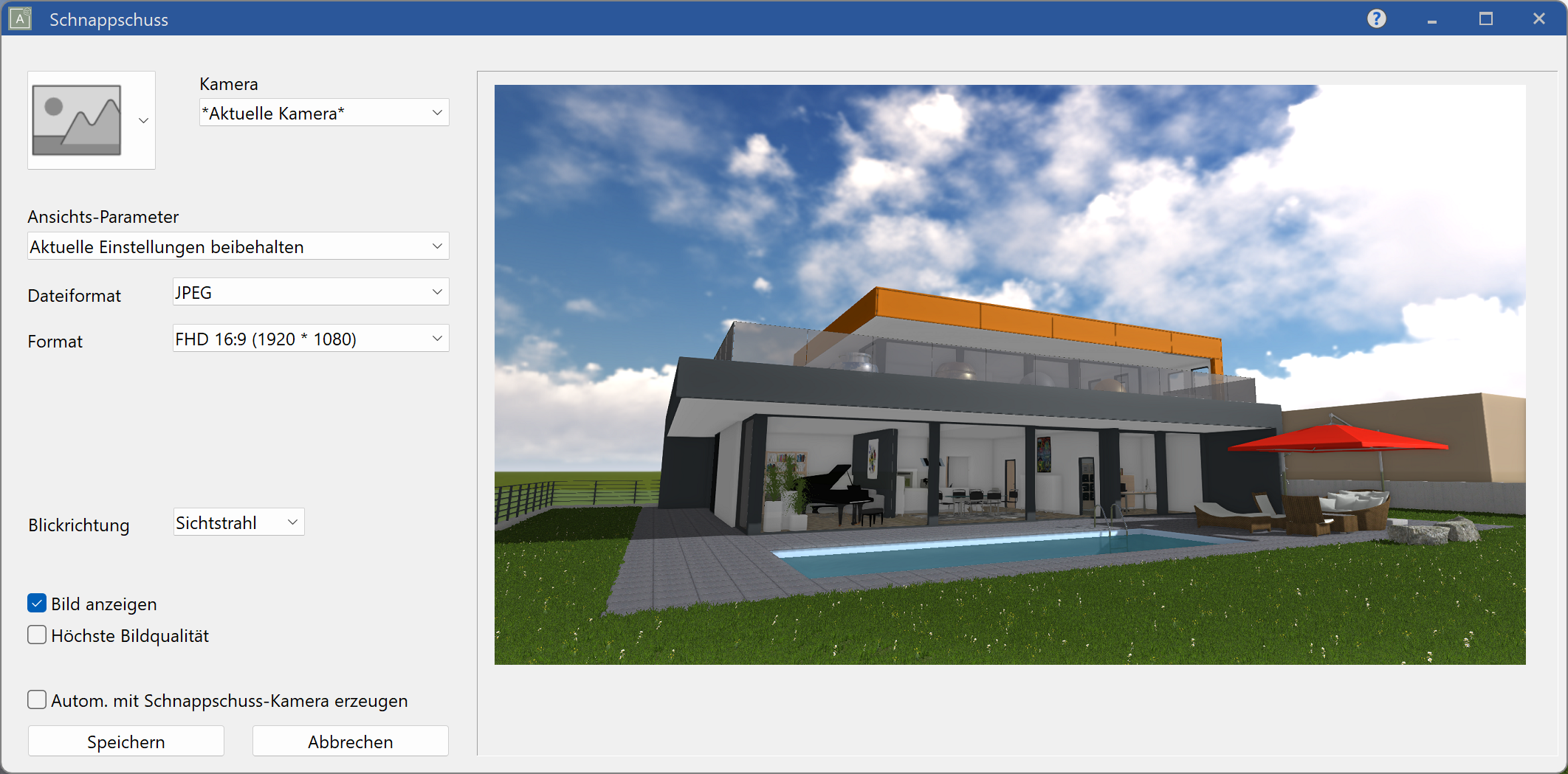

   Im geöffneten Fenster der Funktion sehen wir die eingestellten Parameter.

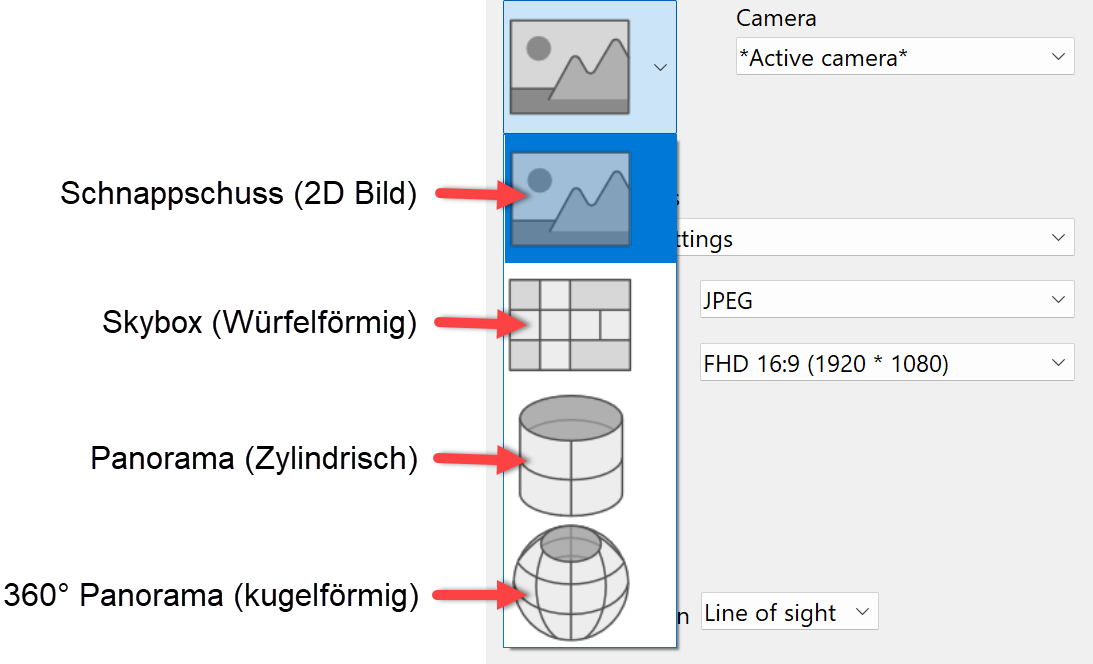

   Wir können auch noch die Art des Schnappschusses einstellen und behalten hier die Einstellung „Schnappschuss“ um ein 2D Bild zu erzeugen. Wenn wir Hintergründe oder Panoramen erzeugen möchten, so können wir dies mit der jeweiligen Einstellung erreichen.

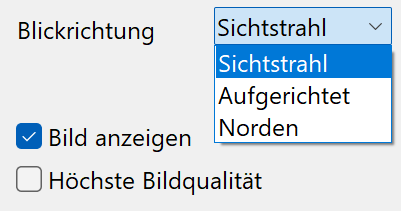

4. Wichtig ist auch noch die Einstellung, ob wir bei der Blickrichtung den Sichtstrahl oder Aufgerichtet wählen, da bei Aufgerichtet die Perspektivfehler ausgeglichen werden, da die Kopfhaltung gerade ist.

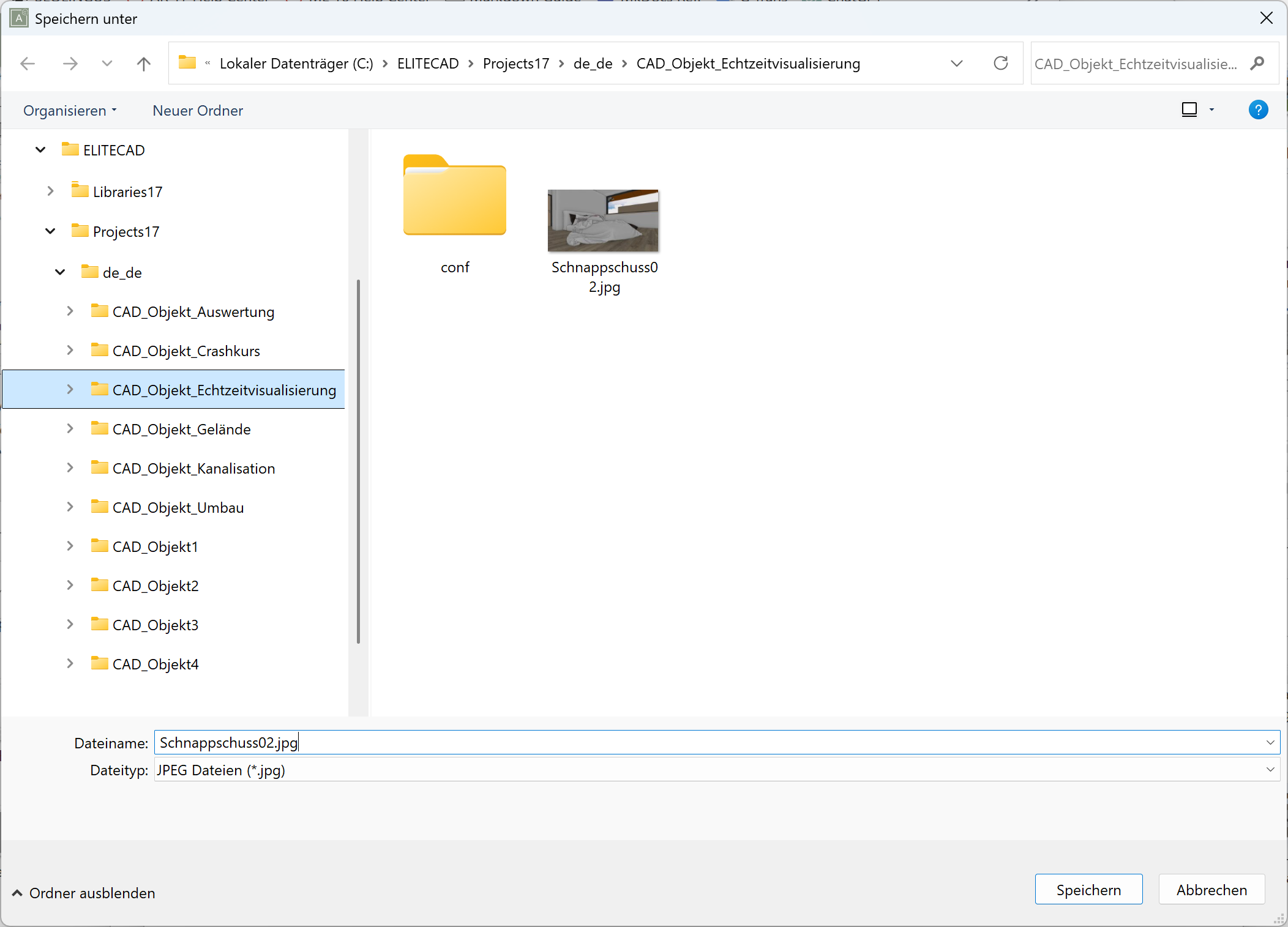

5. Wir verwenden nun die eingestellten Parameter und speichern das zu erzeugende Bild im Projektordner ...Projekte\CAD_Objekt_Virtual_Reality und nennen es Schnappschuss01.jpg. Nach der Anwahl von SPEICHERN öffnet sich das Fenster, in dem wir Pfad und Name der zu erzeugenden Datei eingeben.


Damit haben wir unser erstes Bild erzeugt und es wird in dem Standardprogramm (Windowseinstellung) angezeigt, dass in unserem Fall das Windowsprogramm „Photos“ ist.

Im nächsten Workshop werden wir noch weitere Parameter kennenlernen.

Erweitertes Erstellen von Bildern

Workshop

1.

   Wir aktivieren, bei unveränderten Einstellungen, erneut die Funktion SCHNAPPSCHUSS ERSTELLEN und im geöffneten Fenster der Funktion sehen wir die eingestellten Parameter.

2. Wir wählen nun eine bereits abgespeicherte Position (Schnappschuss „Bad“) und möchten ein Bild mit einer 4K UHD-Auflösung mit dem Datei-Format PNG erstellen.

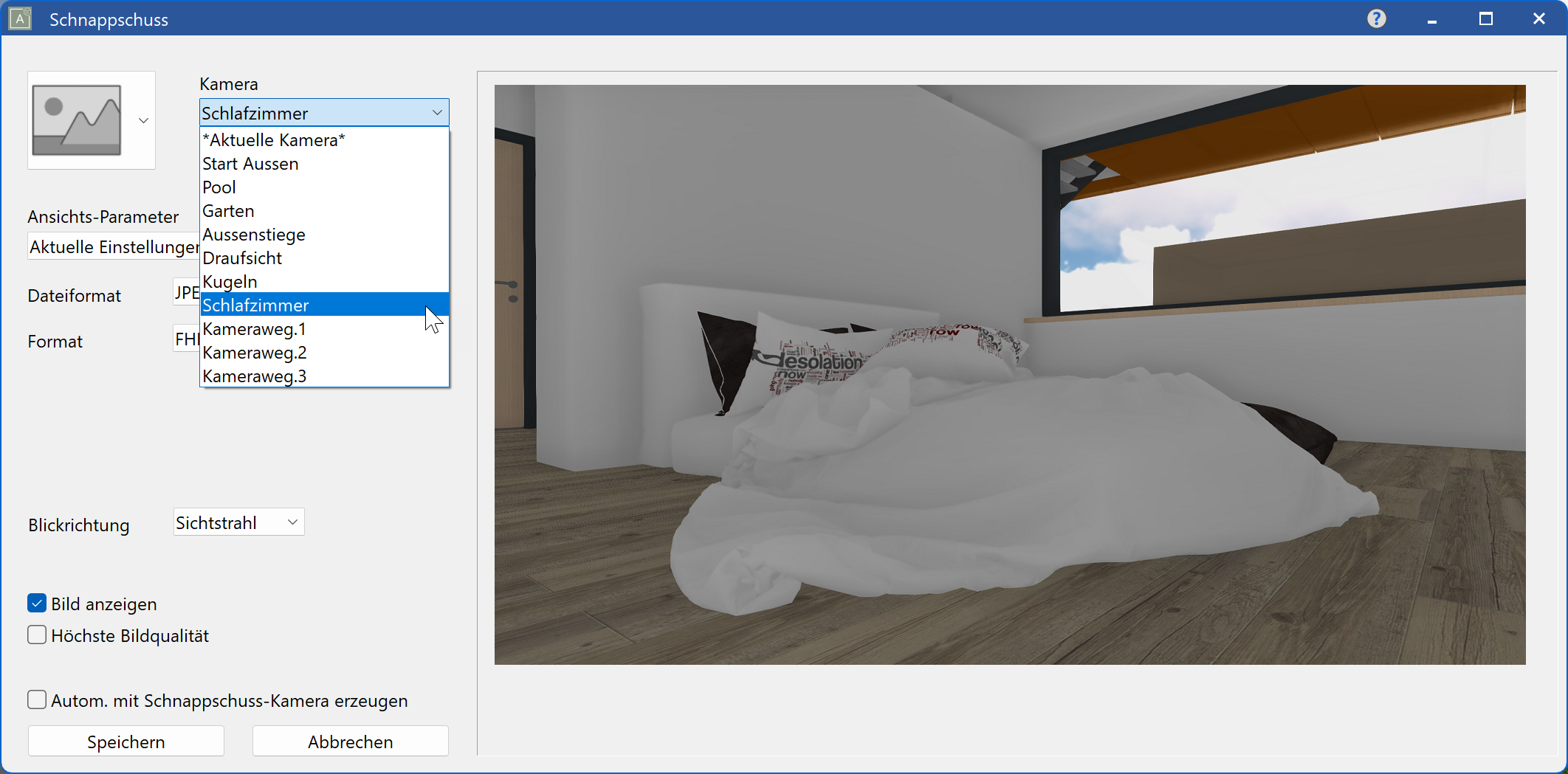

   Im ersten Schritt wählen wir die gewünschte Position im Menü „Kamera“ aus.

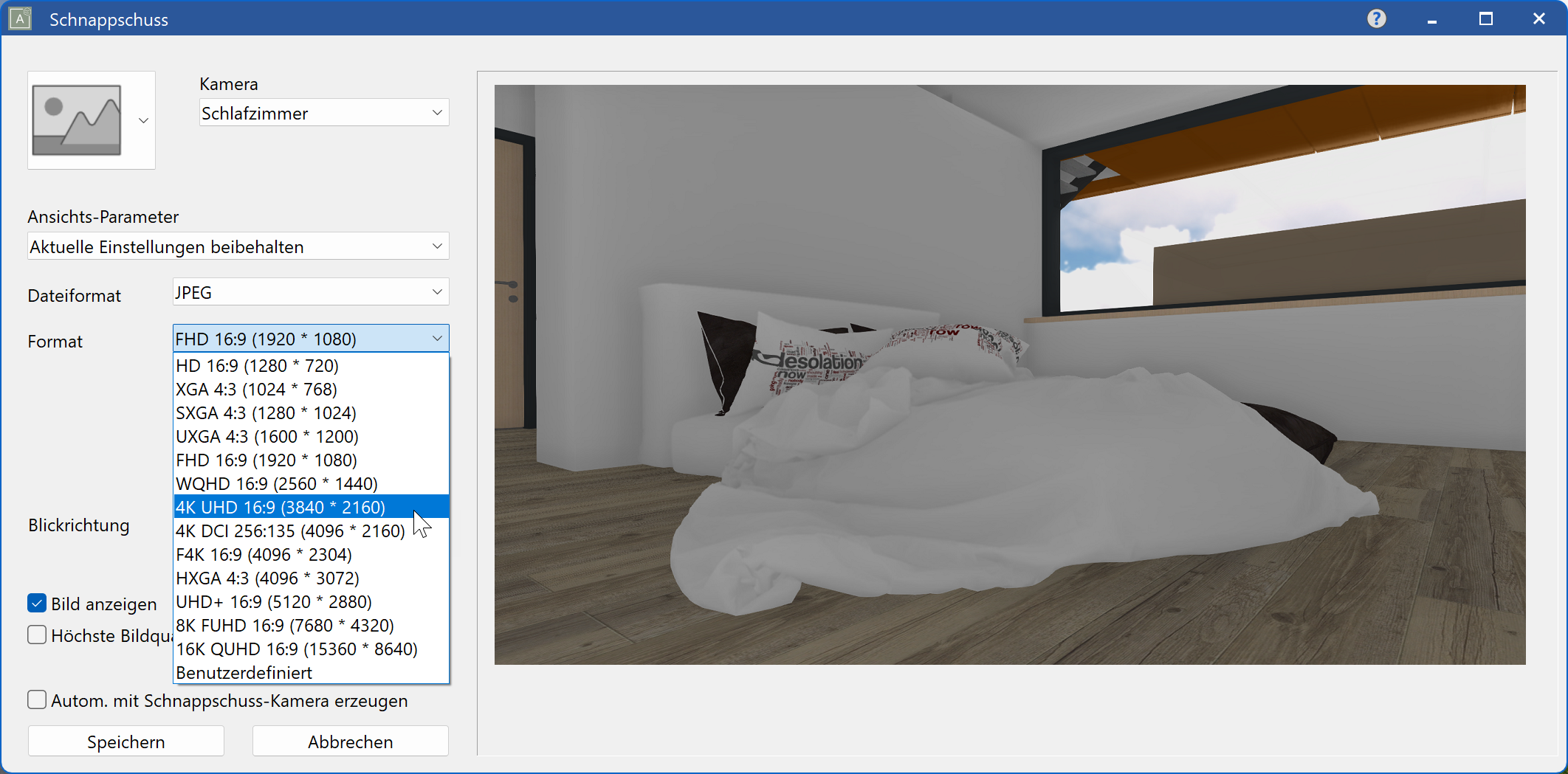

3. Danach stellen wir das gewünschte Dateiformat und auch das Bildformat ein.


4. Wir verwenden die jetzt eingestellten Parameter und speichern das zu erzeugende Bild im Projektordner \Projects\CAD_Objekt_Virtual_Reality und nennen es Schnappschuss02.png. Nach der Anwahl von SPEICHERN öffnet sich das Fenster, in dem wir Pfad und Name der zu erzeugenden Datei eingeben.


Damit haben wir unser nächstes Bild erzeugt und es wird wieder angezeigt.

Tipp

Wenn wir höhere Bildauflösungen (Bildformate) verwenden, achten wir darauf, dass wir genügend Speicherplatz zur Verfügung haben. Bei hohen Auflösungen (4K, 8K, 16K) steigt die Dateigrösse enorm an.
Grundsätzlich kann die Funktion SCHNAPPSCHUSS ERSTELLEN zur Erzeugung beliebiger Bildschirminhalte (2D, Ansichten, Modell usw.) in hoher Qualität verwendet werden.
