Grafische Darstellung

Stift und Farboptionen

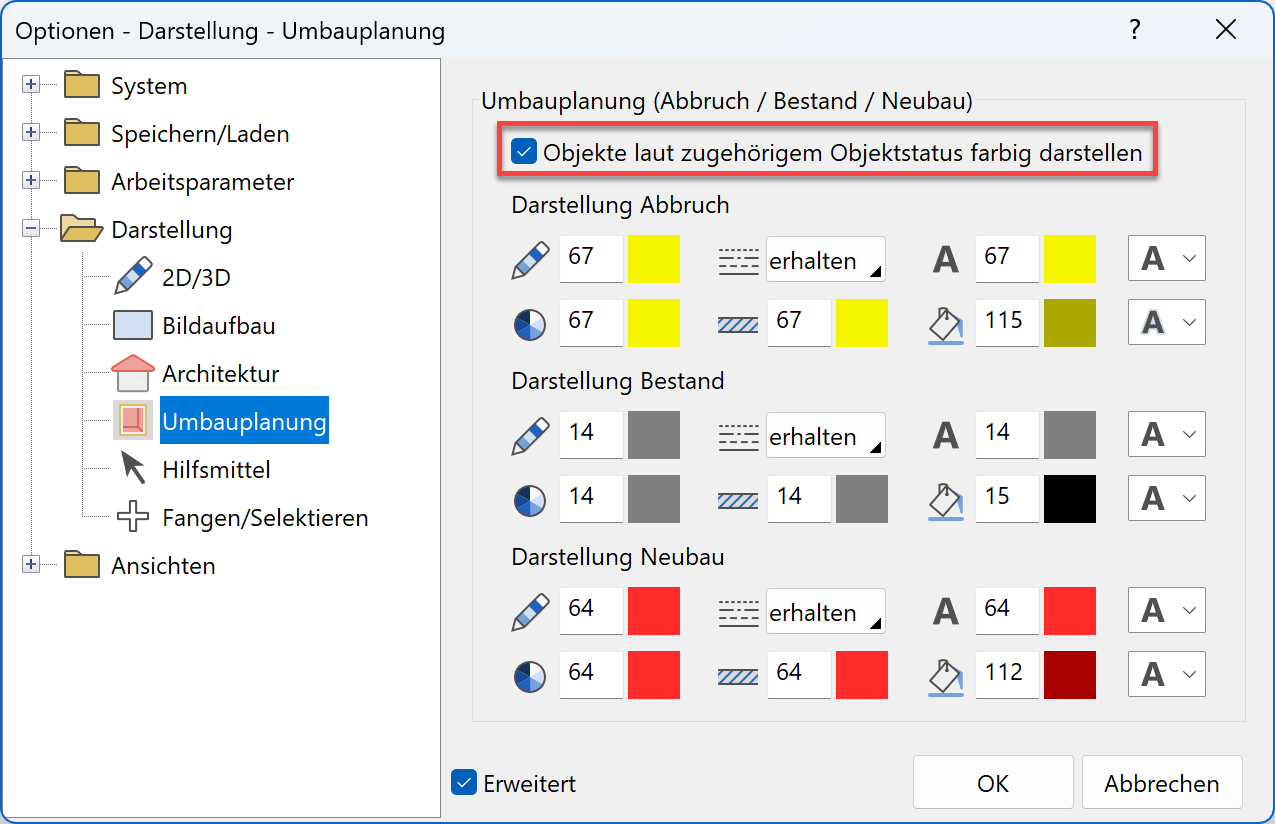

Menü Einstellungen >Optionen >Darstellung >Umbauplanung

Für jeden der drei Umbauplanungszustände gibt es zwei Möglichkeiten: Entweder erfolgt die Darstellung nach den bekannten Materialeinstellungen in den Darstellungstiefen (d. h. so wie bisher), oder die Darstellung wird zusätzlich mit einem frei konfigurierbaren Satz an Darstellungsparametern formatiert.

Die Darstellungsparameter werden in den Optionen für Abbruch, Bestand und Neubau getrennt konfiguriert und umfassen die 2D Stiftfarbe, den Linientyp, die Farbe für die Linienschraffur, die Farbe der Füllschraffur und die 3D Farbe.
Achtung: Die Einstellungen für die 2D Stiftfarbe berücksichtigt ausschliesslich die Farbe, nicht die Linienstärke und die Druckfarbe des Stiftes, wie sie im Menü EINSTELLUNGEN >FARBEIGENSCHAFTENdefiniert sind!

Textoptionen

Der Text wird entweder unterstrichen, durchgestrichen, überstrichen oder unverändert dargestellt. Zusätzlich gibt es eine Umrandungslinie, eine Hintergrundfarbe oder eine invertierte Darstellung zur Erhöhung des Kontrasts.

Texturoptionen

3D Objekte mit zugeordnetem Visualisierungsmaterial werden mit der eingestellten 3D Farbe überlagert, sodass in der Kombination die Textur trotzdem erkennbar bleibt.

Ansichten

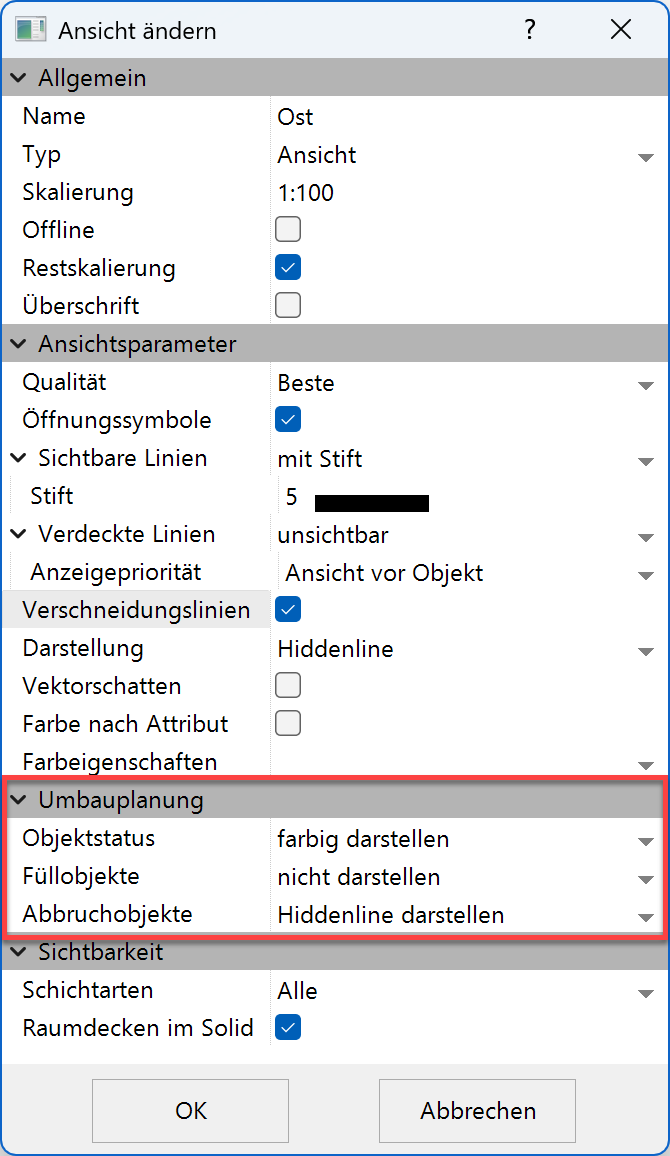

Die farbige Darstellung der Umbauplanungsinformation ist pro Ansicht/Modellansicht aktivierbar.

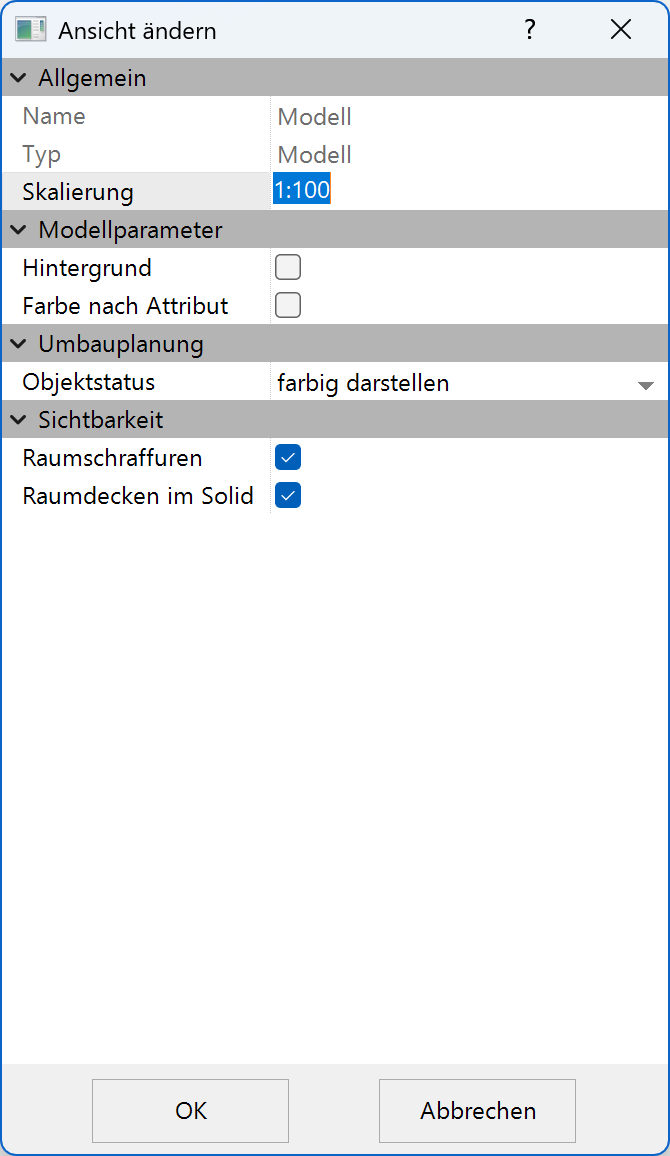

In jeder Ansicht, inklusive dem Modell, kann die farbliche Darstellung des Umbaustatus auch mit dem Shortcut Ctrl + J aktiviert/deaktiviert werden.
Zusätzlich ist die farbige Darstellung in den Optionen generell deaktivierbar.

Umbau Darstellung

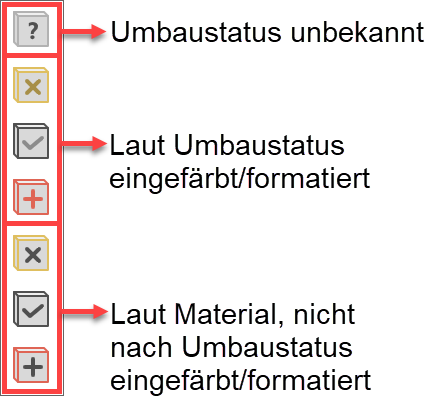

Jedem Element - vom Bauteil bis zur Schnittlinie - kann ein Umbauzustand zugeordnet werden. Standardmässig werden diese Elemente entsprechend eingefärbt, auch, wenn sie mit einem Material belegt sind. In diesem Fall wird das Material entsprechend getönt. Soll das Element zwar den Zustand erhalten, aber nach seinem tatsächlichen Material, also ohne zusätzliche Formatierung dargestellt werden, kann ein Umbauzustand auch laut Material gewählt werden.
