Aushub

Der Aushub wird über eine Kontur definiert. Es können mehrere Aushübe im selben Projekt definiert werden.

Workshop

1. Schalten Sie das Geschoss "ohne Baukörper" aktuell und das Dachgeschoss auf unsichtbar.


2. Starten Sie die Funktion GELÄNDE und dann die Funktion AUSHUB. Achten Sie darauf, dass die Art der Eingabe auf "Kontureingabe" steht.


3. In der Eingabehilfe erscheinen die Zeichnungsfunktionen. Wechseln Sie zur Zeichnungsfunktion RECHTECK.

4. Zeichnen Sie das Rechteck durch die beiden Punkte P1 und P2.


5. Ergänzen Sie die Werte in der Aushubmaske und bestätigen mit .


6. Starten Sie die Funktion Gelände und dann die Funktion AUSHUB. Achten Sie darauf, dass die Art der Eingabe auf "Kontureingabe" steht.


7. In der Eingabehilfe erscheinen die Zeichnungsfunktionen. Wechseln Sie zur Zeichnungsfunktion POLYGON.


8. Zeichnen Sie von Punkt P1 – P7 eine Kontur.

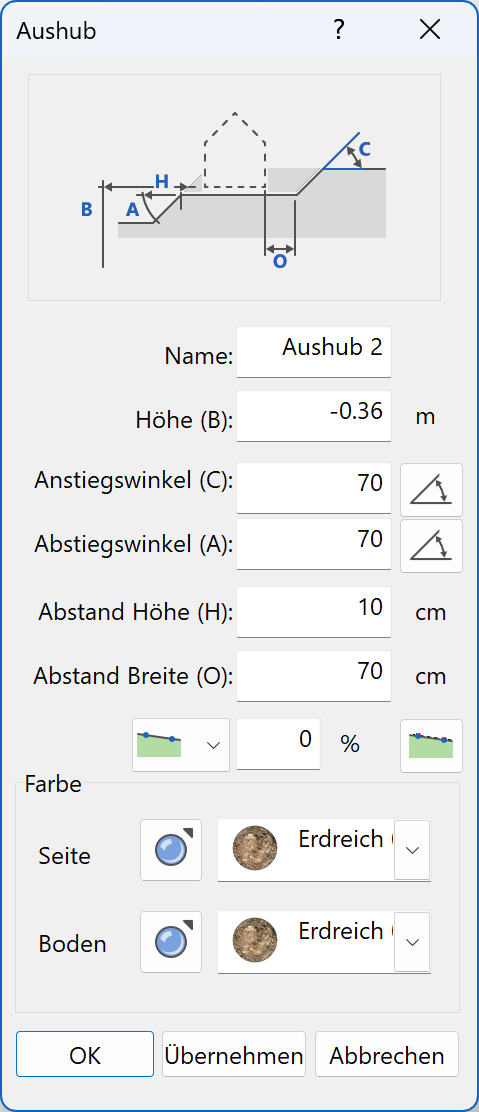

9. Ergänzen Sie die Werte für den zweiten Aushub und bestätigen mit .

   Tipp

   Es gibt 3 verschiedene Ansichtsmodi und 2 Aushubsmodi für die Darstellung des Geländes.



   • Ansichtsmodus - mit Baukörper



   • Ansichtsmodus - schrittweise



   • Ansichtsmodus - Referenzgelände



   • Aushubsmodus - Ohne Aushub
     (als Beispiel) +


   • Aushubsmodus - mit Aushub
     (als Beispiel) +

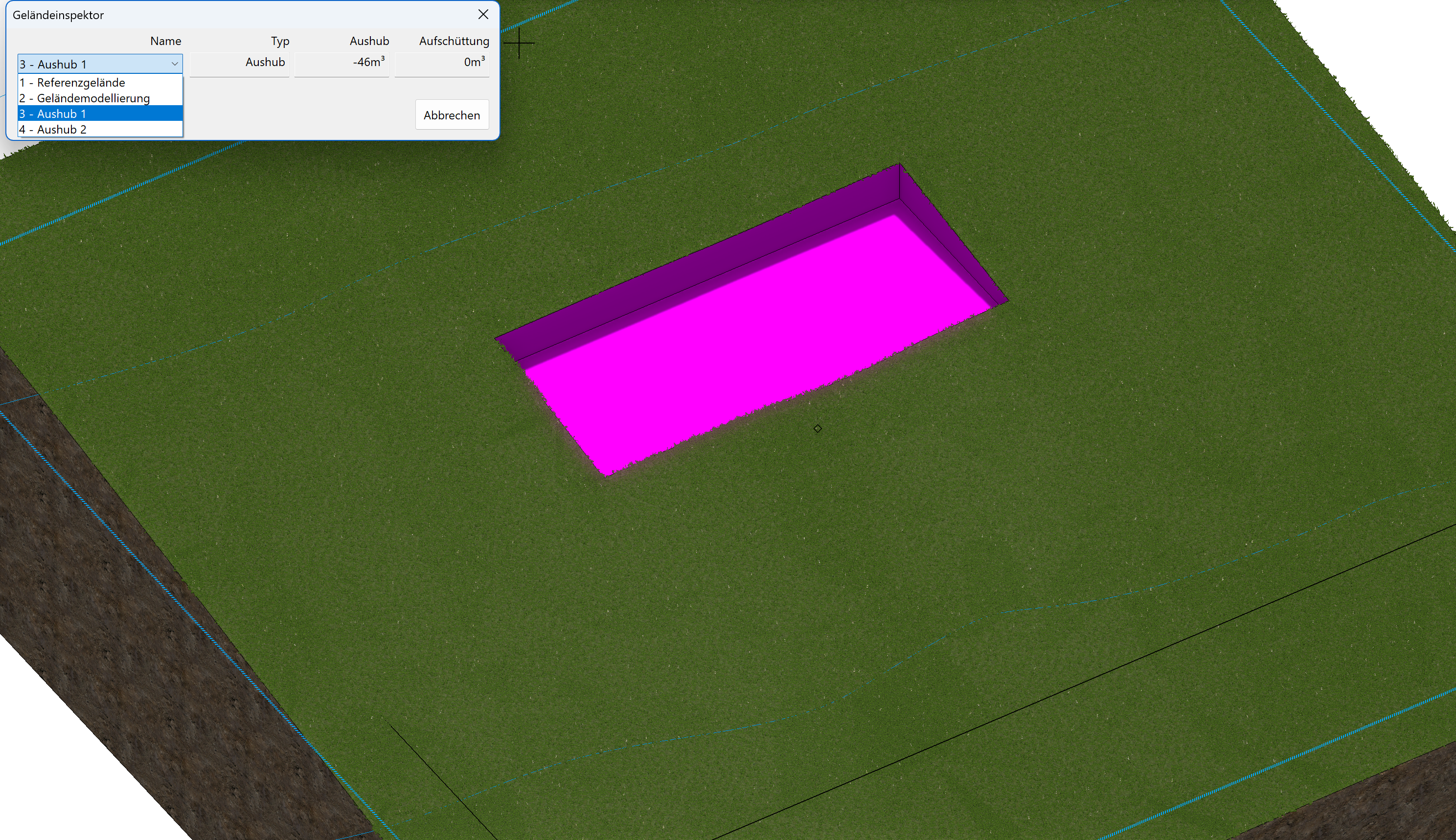

   Die Differenz zwischen dem Referenzgelände und der aktuellen Oberfläche wird als Volumen in der Eigenschaftsleiste angezeigt.


   Ihr Gelände sollte jetzt so aussehen:

   Für die Innentreppe muss ein zusätzlicher Aushub definiert werden.

10. Bauen Sie das Geschoss „EG“ durch einen Doppelklick auf das Geschoss-Icon alleine auf.
11. Starten Sie die Funktion GELÄNDE und dann die Funktion AUSHUB. Achten Sie darauf, dass die Art der Eingabe auf "Kontureingabe" steht.


12. In der Eingabehilfe erscheinen die Zeichnungsfunktionen. Wechseln Sie zur Zeichnungsfunktion POLYGON.

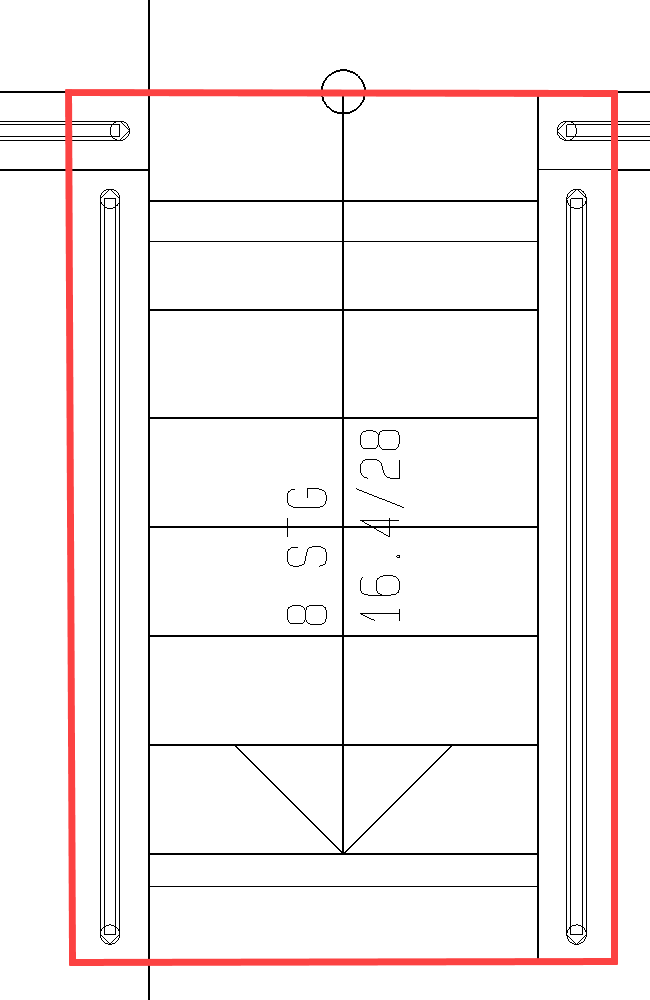

13. Zeichnen Sie das Polygon entlang der roten Kontur.


14. Ergänzen Sie die Werte in der Aushubmaske.


15. Bauen Sie das Geschoss "ohne Baukörper" durch einen Doppelklick auf das Geschoss-Icon alleine auf.

    Der Aushub für die Treppe wurde erstellt.



16. Versuchen Sie selber den Aushub für die Aussentreppe zu erstellen.



Tipp

Die Einstellungen des Aushubs können bei Bedarf bearbeitet und verändert werden. Wählen Sie entweder im Drahtmodell die Aushubkontur oder im Solidmodell eine Fläche des Aushubs und klicken Sie in der Eigenschaftsleiste auf die GELÄNDEOPTIONEN. Die Aushubmaske öffnet sich und die Werte können verändert werden.

Tipp

Bevor Sie nun fortfahren, sollten Sie den jetzigen Zustand des Geländes abspeichern, um diesen Aushubzustand immer wieder zur Verfügung zu haben.
Bauen Sie nur das Gelände auf, wählen Sie im Menü DATEI > SPEICHERN UNTER und speichern Sie das Gelände (sichtbare Auswahl) unter einem eigenen Namen ab.
