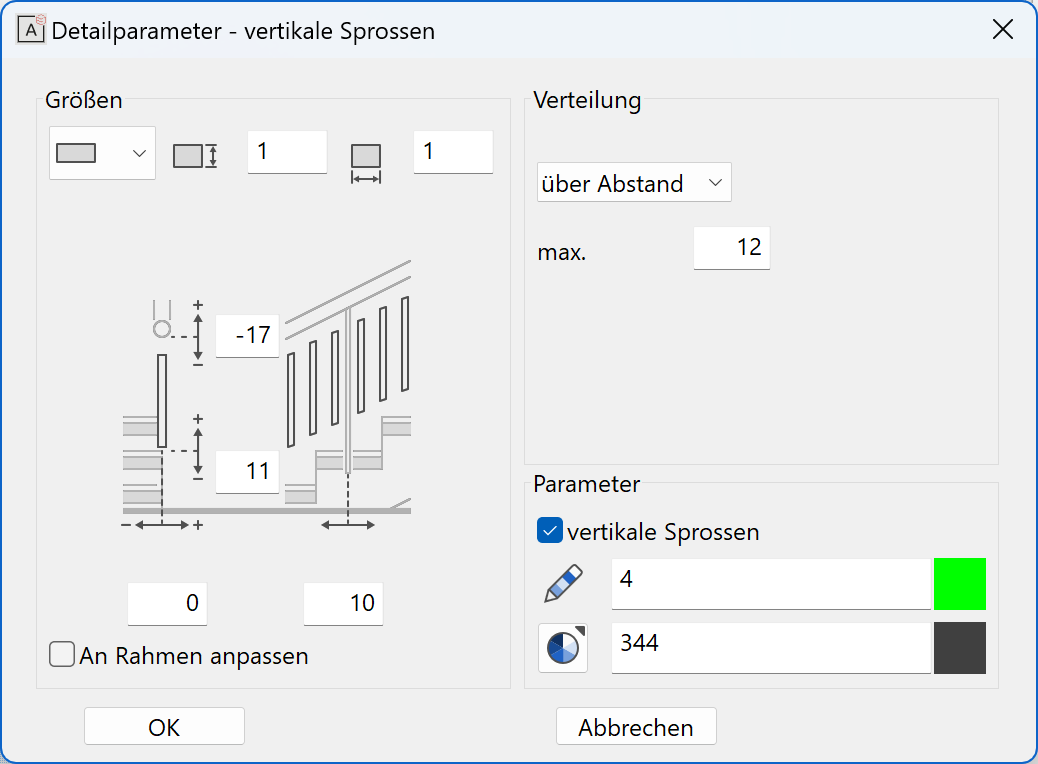

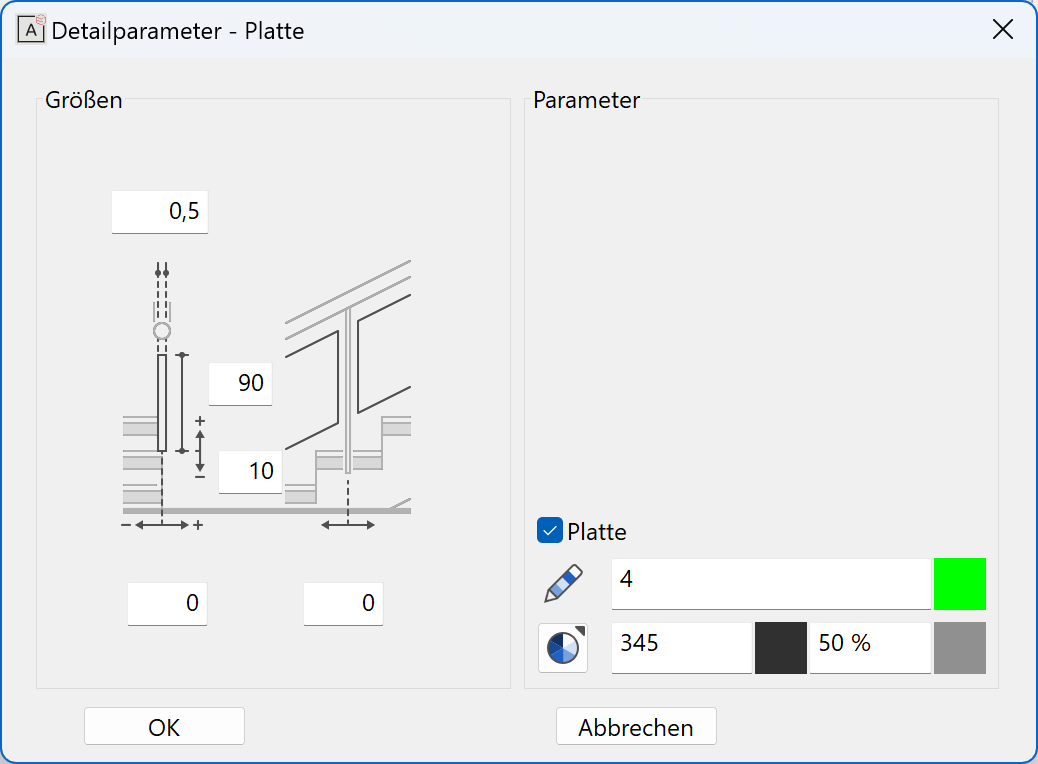

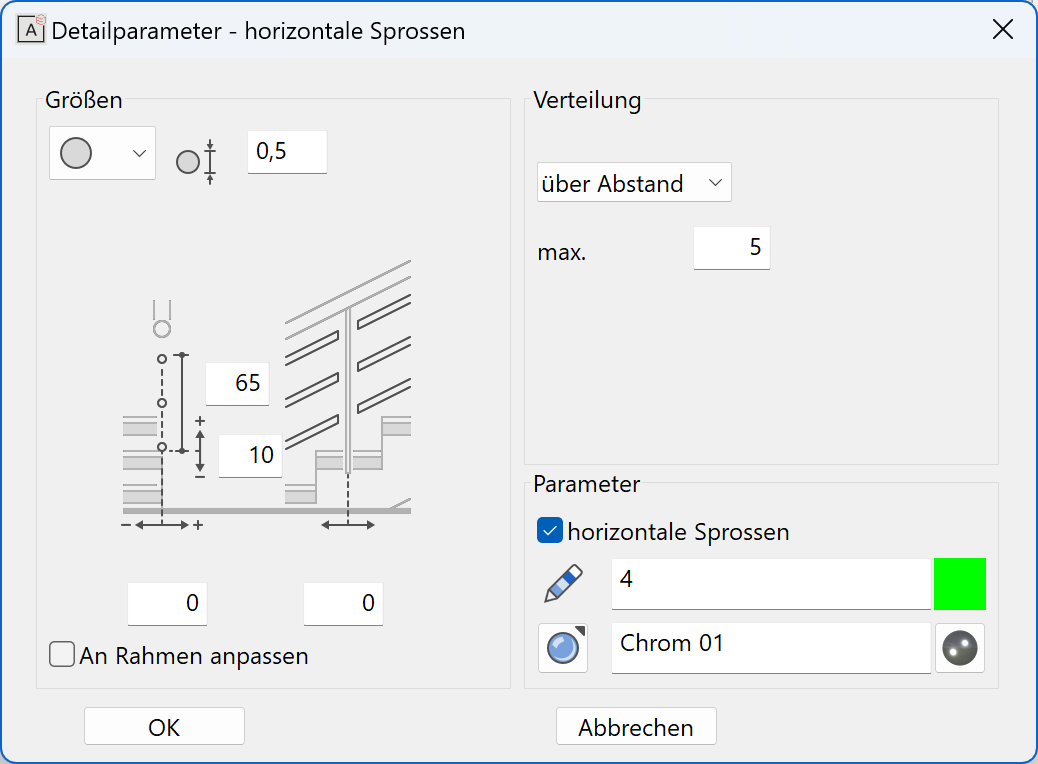

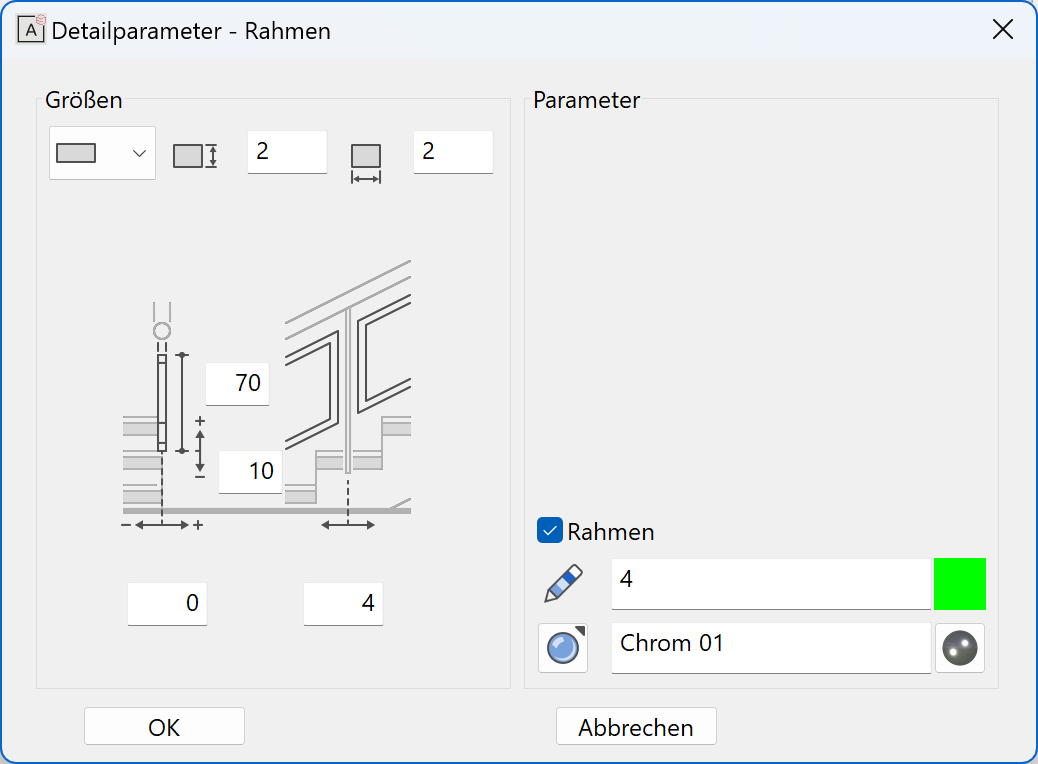

Geländerparameter ¶

railing_params_

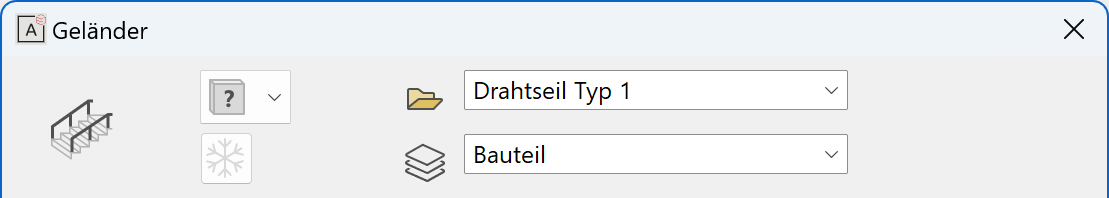

Die Geländerparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf das zu ändernde Geländer geöffnet werden.

banister-parameter-plan-graphic

Allgemeine Parameter ¶

Status Umbauplanung (nur in ELITECAD Architektur)
Einfrieren (nur in ELITECAD Architektur)
Typ
Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

Plangrafik ¶

banister-parameter-plan-graphic

Aussengeländer ¶

Das Geländer kann als Aussen- oder als Innengeländer ausgewertet werden.

raumtrennend ¶

Ist ein Geländer nicht raumtrennend, bildet dieses bei der Berechnung von Raumflächen keine Flächenbegrenzung.

2D-Darstellung ¶

Hier wird auch eingestellt, ob das Geländer eine 2D-Abbildung haben soll oder nicht. Es können der Stift und der Linientyp bestimmt werden.

Handlauf ¶

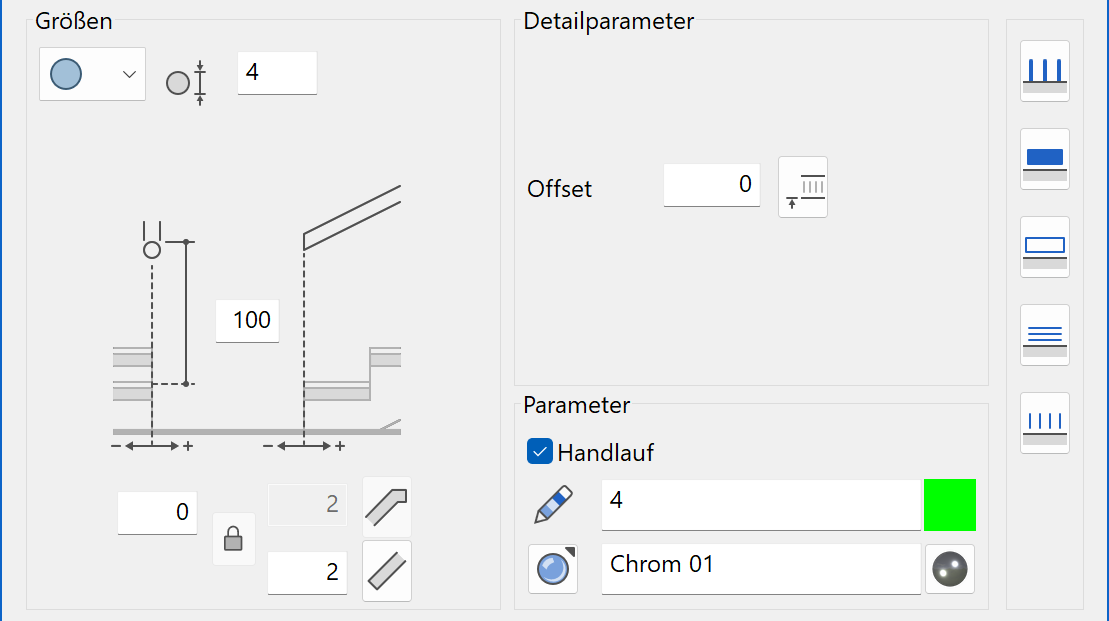

banister-handrail

Form des Handlaufs ¶

banister-handrail-shape
Wählen Sie aus einem runden, rechteckigen oder freiem Profil aus. Beim freien Profil haben Sie die Möglichkeit einen beliebigen Querschnitt selber zu zeichnen und als Handlauf zu benutzen.

Tipp

Das freie Profil ist ein selber gezeichneter Querschnitt, der als ELITECAD-Datei abgespeichert wurde. Der Querschnitt muss eine zusammenhängende Kontur sein. Keine 3D-Definitionen! Der Bezugspunkt beim Speichern muss immer unten in der Mitte liegen.
banister-handrail-free-form-bottom-centre-reference

Handlaufhöhe ¶

Die Handlaufhöhe wird in ELITECAD Architektur immer von OK Geschossboden oder bei einer Treppe von Vorderkante Trittstufe aus gemessen. In ELITECAD Mechanik gilt der Bezug relative zur aktuellen Arbeitsebene.

Erklärung

Wird ein Geländer aus einem Polygon erzeugt, dass nicht in der Grundrissebene gezeichnet wurde, wird die Handlaufhöhe von dieser Definition aus gemessen.

Position des Handlaufs ¶

Im Grundriss ist der Handlauf durch zwei Masse fixiert, zum einen über den Abstand der Handlaufachse zum Treppenrand, zum anderen über den Beginn des Handlaufes bezogen auf die erste Stufe. Das Ende des Handlaufes ist symmetrisch zum Beginn.

Offset ¶

banister-handrail-offset
Mit dem Offset kann ein Versatz der Bezugsebene in Relation zum Koordinatenursprung angegeben werden, wobei die Bezugsebene um den Wert in der aktuellen Einheit verschoben wird.

Anfang und Ende ¶

Verbessert · 16 R1 · Neuerungen

banister-handrail-start-tang
banister-handrail-start-hori
banister-handrail-end-tang
banister-handrail-end-hori

Am Beginn und am Ende des Handlaufs kann ein Überstand angegeben werden und ob der Überstand mit einem Knick ausgeführt wird. Mit dem Schloss wird bestimmt, ob Anfang und Ende gleich oder individuell eingestellt werden.

Digitalisieren der Höhe ¶

railing_digitize_offset_
Anstelle einer manuellen Eingabe für den Offset, kann ein Punkt mit der Maus digitalisiert werden. Die gemessene Höhe gegenüber dem Koordinatenursprung wird in das Feld "Offset" eingetragen.

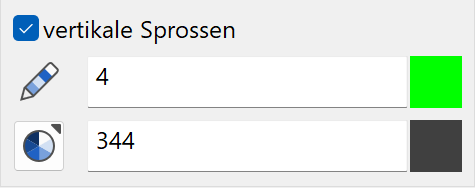

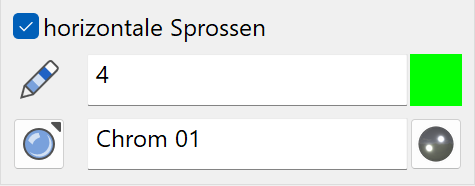

Parameter ¶

handrail-parameter

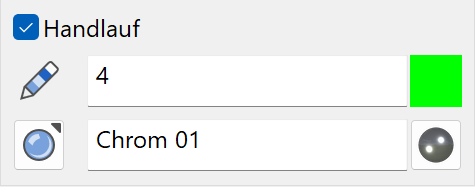

Den Handlauf können Sie über die Checkbox ein- oder ausschalten. Des Weiteren können Sie den Stift, 3D-Farbe und Material bestimmen.

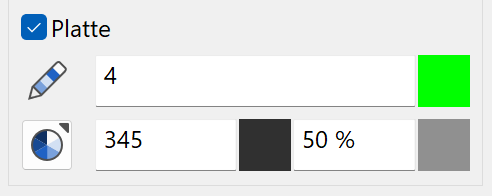

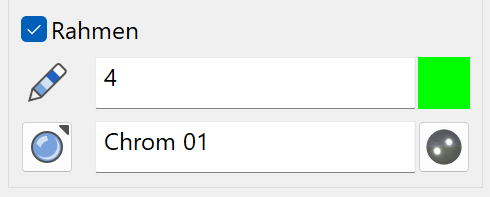

Farbmodus / Materialmodus ¶

color_sel_color_ color_sel_material_
Mit diesen beiden Schaltern, kann zwischen dem Farbmodus und Materialmodus umgeschaltet werden. Lesen Sie hierzu im Kapitel Farben und Materialien genaueres.

Pfosten ¶

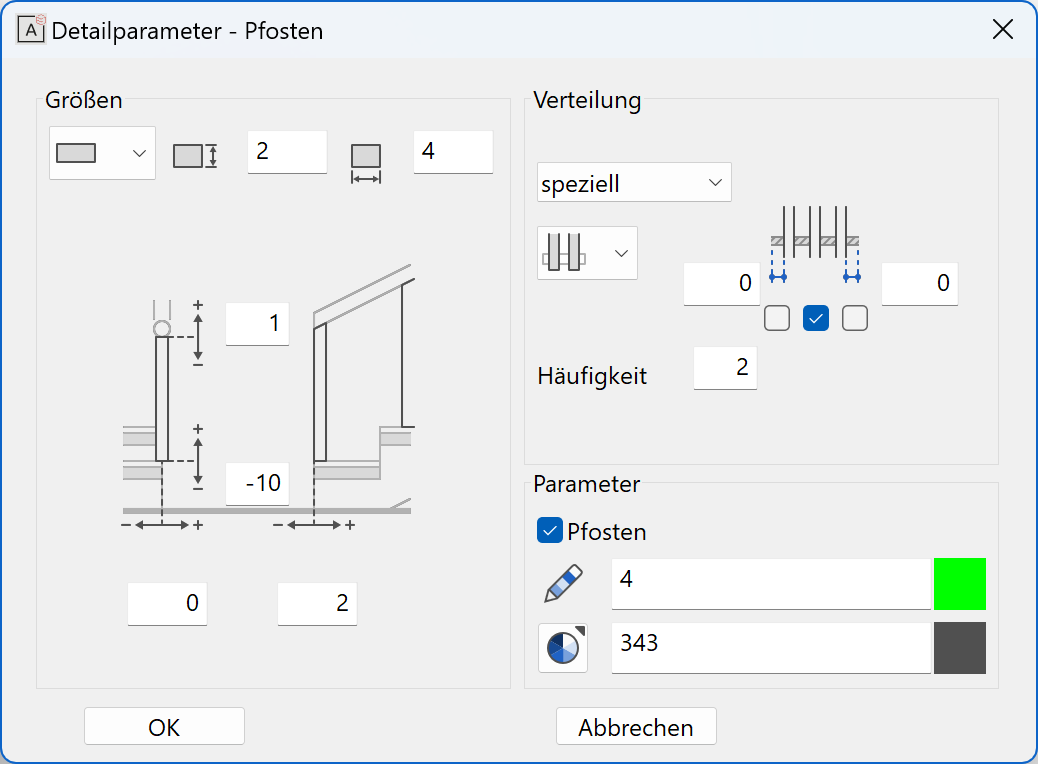

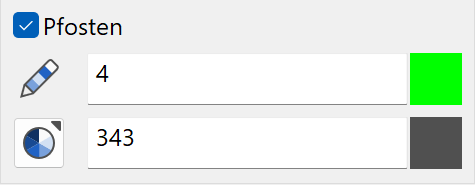

banister-baluster-parameter

Form des Pfostens ¶

banister-handrail-shape
Wählen Sie aus einem runden, rechteckigen oder freiem Profil aus.
Beim freien Profil haben Sie die Möglichkeit einen beliebigen Querschnitt selber zu zeichnen und als Pfosten zu benutzen.

Tipp

Das freie Profil ist ein selber gezeichneter Querschnitt, der als ELITECAD-Datei abgespeichert wurde. Der Querschnitt muss eine zusammenhängende Kontur sein. Der Bezugspunkt beim Speichern, muss immer in der Mitte der Kontur liegen.
Wird ein 3D-Teil geladen, wird dieser als gesamtes als Pfosten übernommen. Auch hier muss der Bezugspunkt beim Speichern immer in der Mitte und unterhalb des 3D-Teils liegen.

Position des Pfostens ¶

Bei der Pfostenoberkante wird der Wert 0 von der Unterkante des Handlaufes gemessen.
Bei der Pfostenunterkante wird der Wert 0 bündig zu einer gedachten Verbindung der Trittkanten gemessen.
Im Grundriss sind die Pfosten durch zwei Masse fixiert, zum einen über den Abstand der Pfostenachse zum Treppenrand, zum anderen über den Beginn der Pfosten bezogen auf die erste Stufe. Das Ende der Pfosten ist symmetrisch zum Beginn.

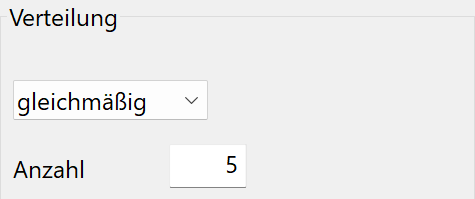

Verteilung Gleichmässig ¶

equal-baluster-distribution

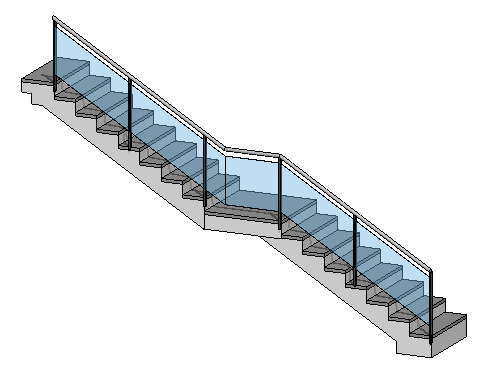

Geben Sie die Anzahl der Pfosten an, die entlang des Geländers verteilt werden sollen. "Pro Seite" bedeutet, dass alle zusammenhängenden Geländerteile in einem unterteilt werden. "Pro Abschnitt" gilt für jede Richtungsänderung des Geländers wieder neu.

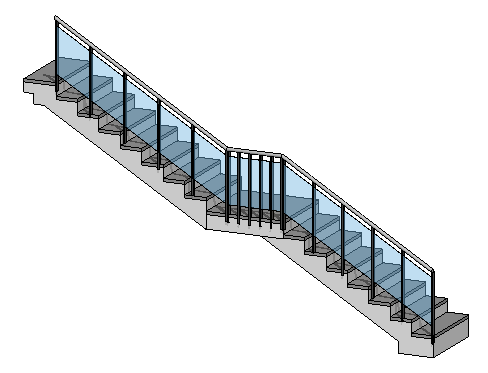

Pro Seite	Pro Abschnitt

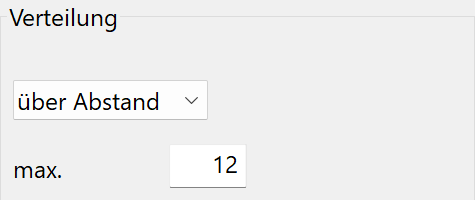

Verteilung über maximalen Abstand ¶

distance-baluster-distribution

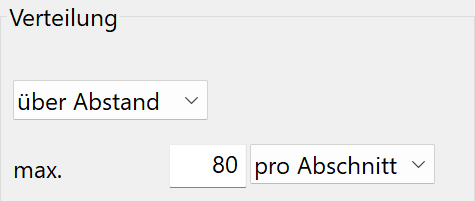

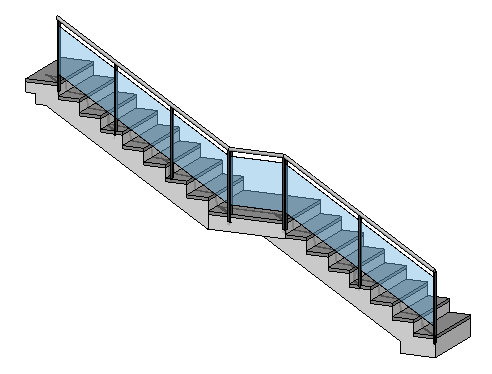

Hier kann ein maximaler Abstand der Pfosten eingegeben werden. "Pro Seite" bedeutet, dass alle zusammenhängenden Geländerteile in einem unterteilt werden. "Pro Abschnitt" gilt für jede Richtungsänderung des Geländers wieder neu.

Pro Seite	Pro Abschnitt

Verteilung Speziell (nur aktiv bei Treppe) ¶

special-baluster-distribution
Bei der Verteilung "speziell" können Sie Pfosten pro Stufe setzen. Dabei haben Sie verschiedene Optionen, die Sie mit der Checkbox aktivieren können:
Zentrierter Pfosten, Pfosten mit Abstand zur Trittvorder- oder Tritthinterkante oder kombinierte Lösungen.
stair_param_baluster_pos1_
stair_param_baluster_pos2_
Die Unterkante der Pfosten kann in zwei verschiedenen Ausführungen erzeugt werden.
Die Häufigkeit bestimmt hier nach jeweils wie vielen Stufen die gewählten Pfosten gesetzt werden. Wert "1" wäre bei jeder Stufe.
