Kamin ¶

Kamin erstellen ¶

	Werkzeugleiste Bauteile
	Menü AR-Objekte > Kamin

Mit einem Klick auf die Erstellfunktion des Kamins sind die Einstellungen des zuletzt gezeichneten Kamins aktiv. Aus vorgängig gezeichneten Konturen oder einem Bibliotheksteil wird ein Kamin erzeugt.

Eigenschaftsleiste des Kamins ¶

chimney
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion KAMIN ERSTELLEN gestartet wird oder wenn ein bestehender Kamin bearbeitet wird.
In der Eigenschaftsleiste des Kamins können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Kaminparameter
	Typ
	Status Umbauplanung
	Höhenbezug
	Kaminhöhe
	Höhendifferenz der Kaminunterkante zur aktuellen Arbeitsebene
	Aussenkamins
	raumtrennend
	Kamin aus Wand ausnehmen
	Eigenschaften des Kamins (Material)
	Eigenschaften des Kamins (Darstellung)

Kaminparameter ¶

chimney_params_

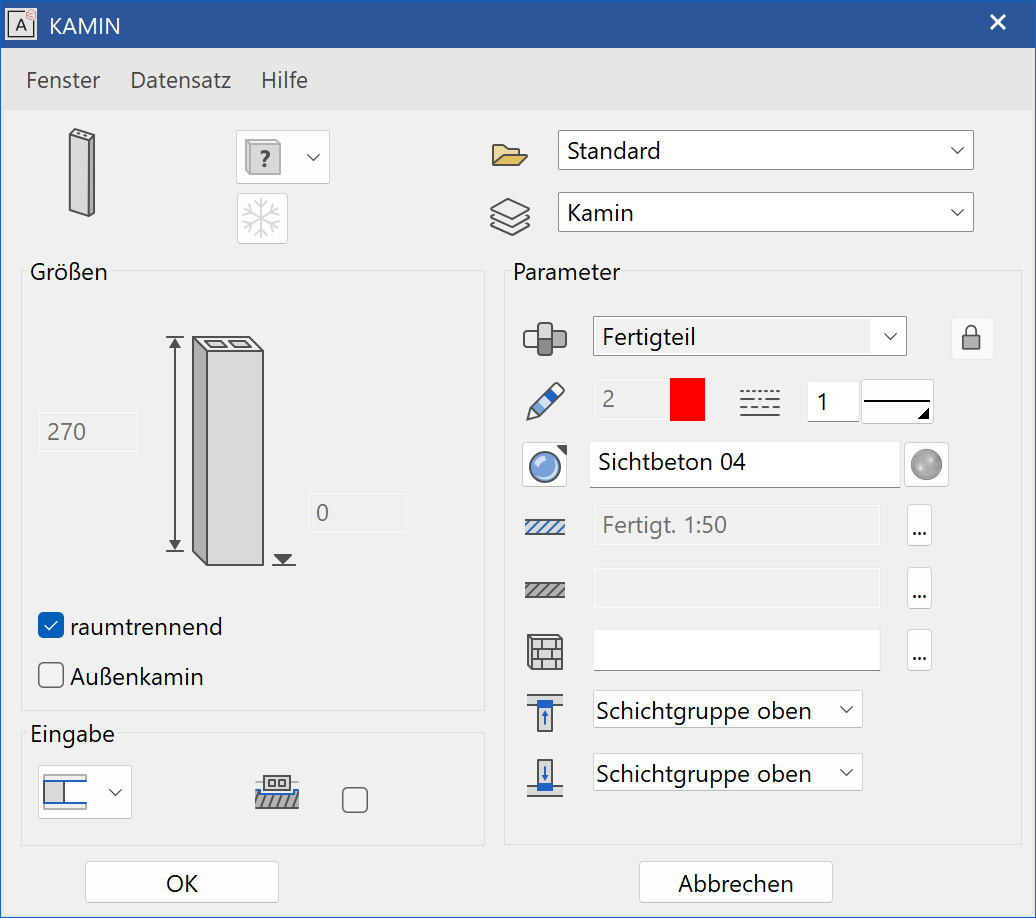

Die Kaminparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernden Kamin geöffnet werden.

Allgemeine Parameter ¶

Status Umbauplanung
Einfrieren
Typ
Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

Grössen ¶

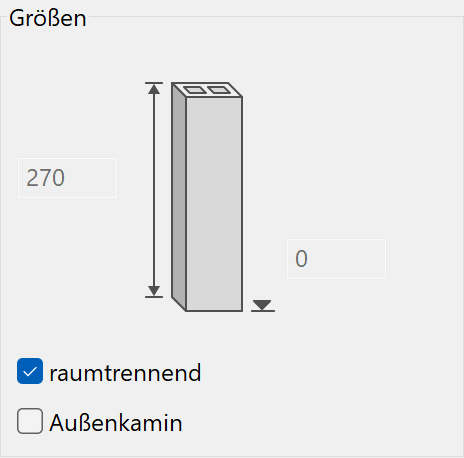

chiminey-parameter-dimensions
Je nach Höhenzug kann die Unterkante und die Kaminhöhe eingegeben werden.

raumtrennend ¶

Ist ein Kamin nicht raumtrennend, bildet dieser bei der Berechnung von Raumflächen keine Flächenbegrenzung.

Aussenkamin ¶

Ein Kamin kann als Aussenkamin oder als Innenkamin gekennzeichnet werden.

Eingabe ¶

Höhenbezug ¶

Der Kamin reagiert nicht auf Niveauböden und Dächer. Die Höhen werden aus dem Höhenschnitt gelesen.

Kamin mit freier Höhe ¶

storeyref_free_free_
Dieser Kamin ist in seiner Unterkante und Höhe frei bestimmbar.

Kamin ab Boden bis Decke ¶

storeyref_bot_top_
Der Kamin führt von Oberkante Boden bis Unterkante Decke.

Kamin ab Bodenunterkante bis Decke ¶

storeyref_bot_top_ Der Kamin führt von Unterkante Boden bis Unterkante Decke.

Kamin bis Decke ¶

storeyref_free_top_
Der Kamin führt von einer freien Höhe bis Unterkante Decke. Zum Beispiel für einen Ofen, dessen Kamin erst ab einer bestimmten Höhe beginnt.

Kamin ab Boden ¶

storeyref_bot_free_
Der Kamin führt von Oberkante Boden bis auf eine freie Höhe. Dieser Bezug ist im obersten Geschoss zu wählen, um den Kamin über Dach zu führen.

Kamin ab Bodenunterkante ¶

storeyref_storey_free_
Der Kamin führt von Unterkante Boden bis auf eine freie Höhe. Dieser Bezug ist im obersten Geschoss zu wählen, um den Kamin über Dach zu führen.

Kamin aus Wand ausnehmen ¶

chimney-cut-out-checkmark
Wird der Kamin in eine Wand gesetzt, muss die Option aktiviert werden, damit die Wand automatisch ausgenommen wird.

Parameter ¶

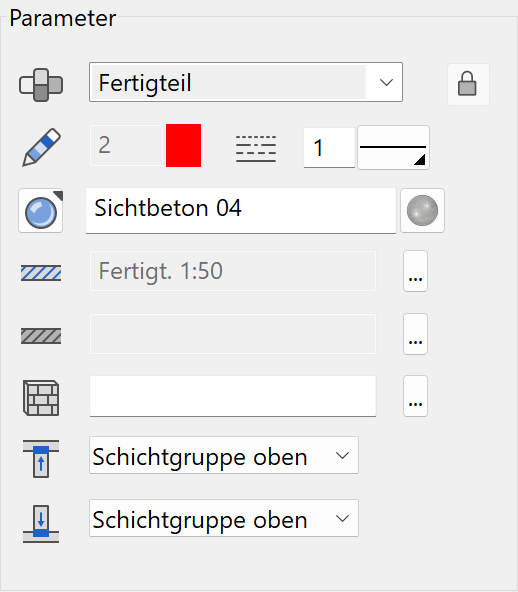

chiminey-parameter-parameter

Der Kamin kann oben mit einer bestimmten Schichtgruppe der Decke oder unten mit einer bestimmten Schichtgruppe des Bodens begrenzt werden.

Workshop

Kamin erstellen
Nach dem Starten der Erstellfunktion werden Sie nach einer Kontur gefragt, welches Grundlage der Kamindefinition sein soll. Nach Antippen dieser Kontur (sollte vorher erstellt werden) wird laut den Einstellungen in der Maske daraus ein 3-dimensionaler Kamin erzeugt.
tree_storey_storey_act_ rect_by_diag_

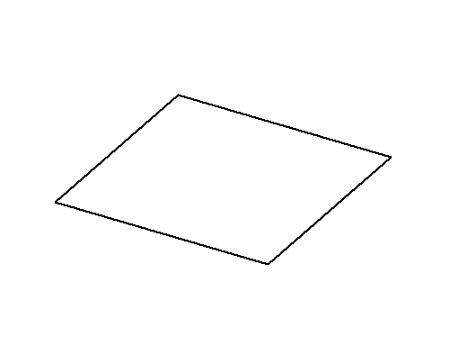

create-chiminey1
chimney_

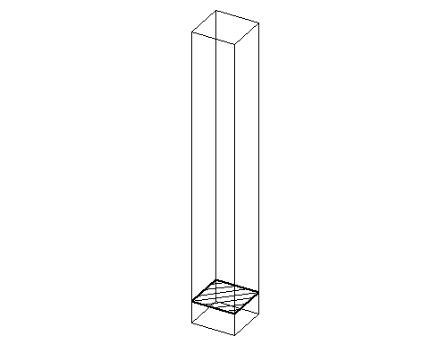

create-chiminey2
Als einfacher Kamin können auch 2 ineinander liegende Konturen verwandt werden. Die Kaminschraffur wird immer nur zwischen die äusseren beiden Polygone der Kamindefinition generiert. Beim Wählen muss dabei immer die äussere Kontur zuerst angetippt werden.
create-chiminey3

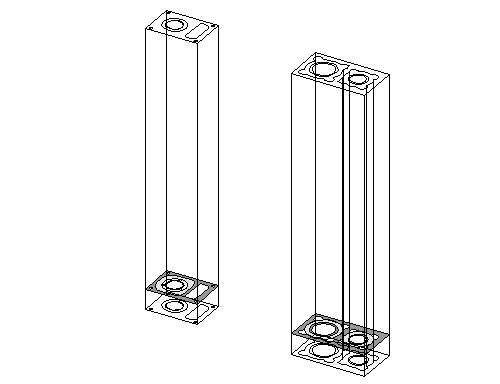

Die 2D-Darstellung kann aber auch wesentlich komplexer ausfallen (z. B. Bibliotheken von Kamin-Herstellern).
create-chiminey4
