Dach erstellen

	Werkzeugleiste Bauteile
	Menü AR-Objekte > Dach

Mit einem Klick auf die Erstellfunktion des Daches sind die Einstellungen des zuletzt gezeichneten Daches aktiv und der Dachverlauf kann sofort gezeichnet werden. Je nach der gewählten Einstellung bei der Option "Art der Eingabe" erscheint in der Eingabezeile die erste Konturabfrage z. B. Startpunkt.

Das Dach wird in dem Geschoss erstellt, in dem die Wände mit dem Dach verschnitten werden. Ein Dach kann auch über mehrere Geschosse definiert werden.

Workshop

Dach zeichnen

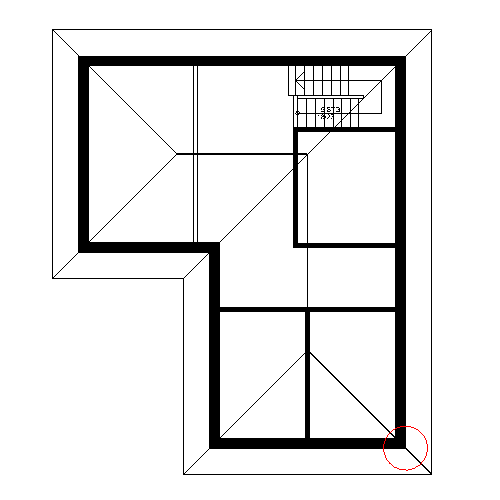

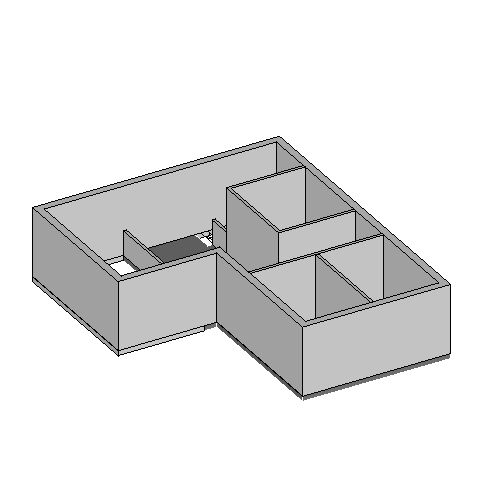

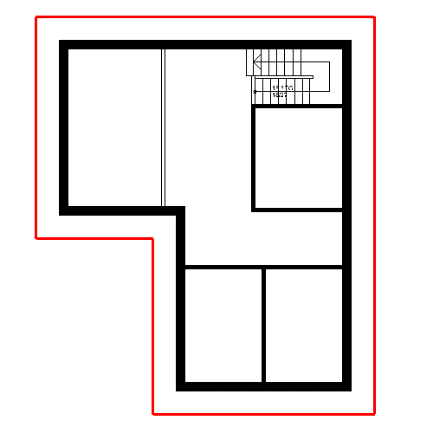

Aktivieren Sie in der Geschossliste das Dachgeschoss Ihres Projektes und zeichnen die Aussenkante der Traufen oder Giebel.


Klicken Sie nun auf die Funktion DACH ERSTELLEN und stellen die Werte ein wie unten abgebildet.

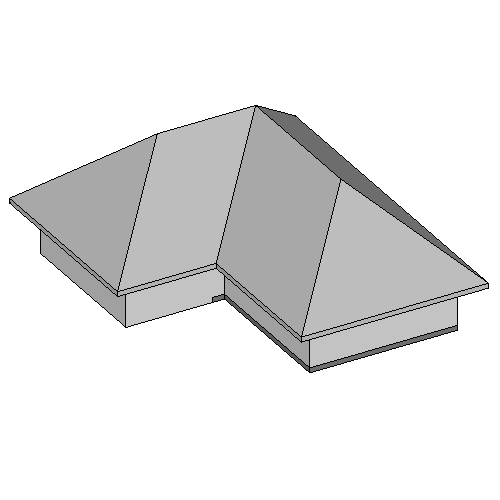

Nachdem die Einstellungen Ihren Wünschen entsprechen, können Sie mit der Maus auf das vorhin gezeichnete Polygon tippen. Als Höhenpunkt kann z. B. eine Gebäudeecke gewählt werden.

Eigenschaftsleiste des Daches

Die Eigenschaftsleiste ist sichtbar, sobald die Funktion DACH ERSTELLEN gestartet wird oder wenn ein bestehendes Dach bearbeitet wird.
In der Eigenschaftsleiste des Daches können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Dachparameter
	Typ
	Status Umbauplanung
	Dachform
	Art der Eingabe
	Dachdicke
	Dickenrichtung
	Dachhöhe
	Dachneigung
	Ansicht als Hüllkörper
	Dachschnitt ein/aus
	Erweiterte Dachfunktionen einblenden
	Eigenschaften des Daches (Darstellung)
	Änderungsfunktionen

Dachparameter

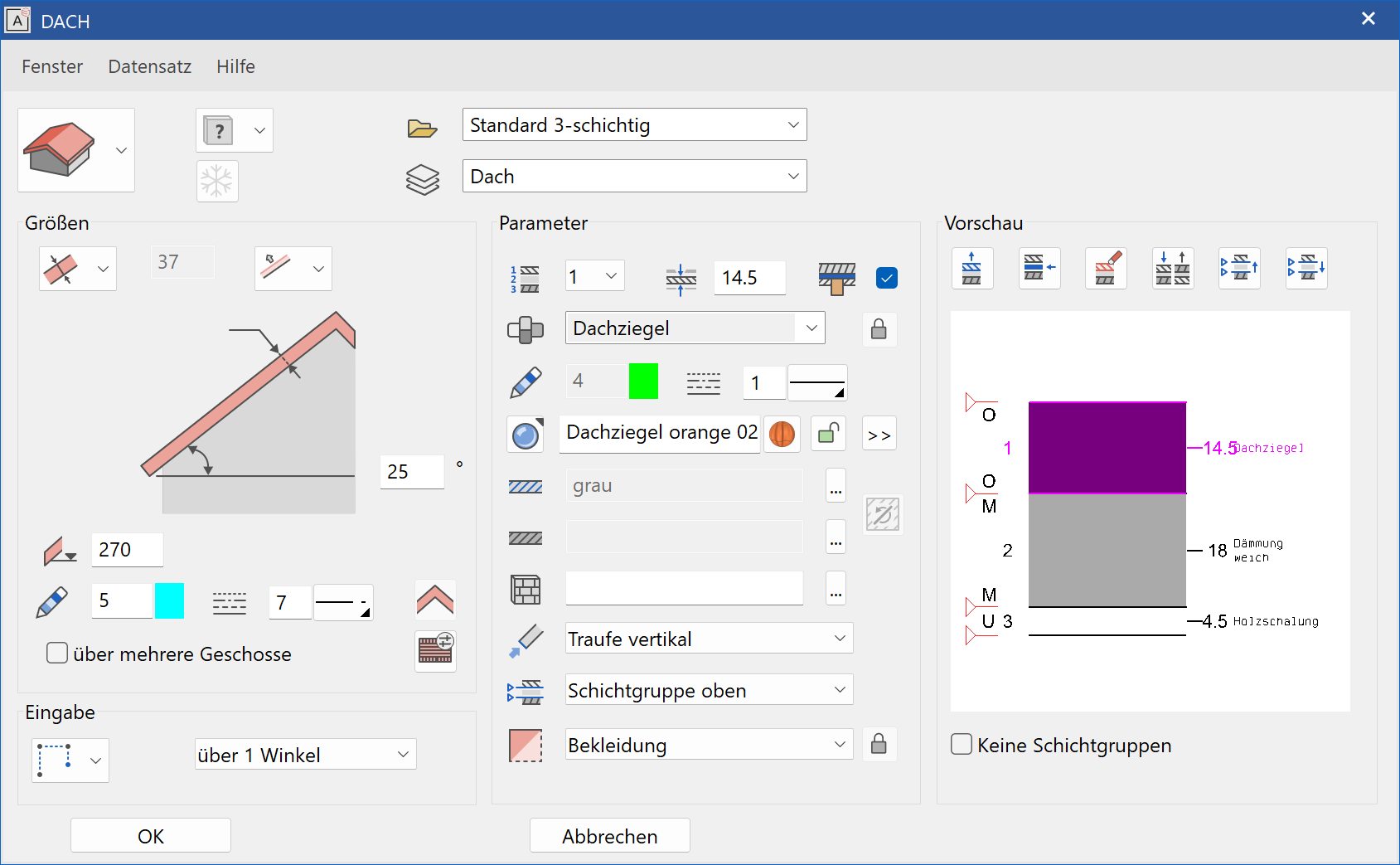

Die Dachparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf das zu ändernde Dach geöffnet werden. Die Maske ist dreispaltig. Zuerst die Allgemeinen Einstellungen mit den Grössen und der Eingabe, dann die Einstellungen der einzelnen Schichten und zuletzt die Vorschau.

Allgemeine Parameter

• Status Umbauplanung
• Einfrieren
• Typ
• Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

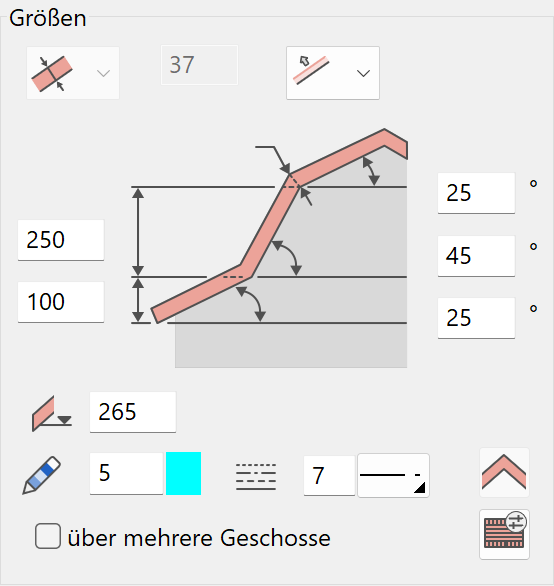

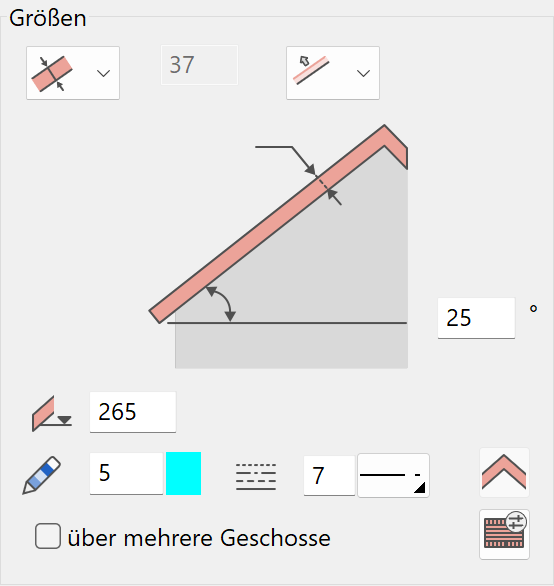

Grössen

Dicke

Die Dachdicke ist die Summe der einzelnen Schichten.

Dickenangabe

Die Dickenangabe kann entweder normal zur Dachfläche oder lotrecht eingegeben werden.

Dickenrichtung

Das Dach wird vom Höhenpunkt aus nach unten oder oben generiert.

Höhe

Der Punkt, an dem die Höhe gemessen wird, wird beim Setzen des Daches abgefragt.
Die Höhe wird ab roh Boden des aktiven Geschosses gemessen.

Winkel

Stift- / Linientyp der Grundrissdarstellung

Die Grundrissdarstellung entspricht der Hauptkontur des Daches. Manuell veränderte Schichten werden nicht abgebildet.

Ansicht als Hüllkörper

Um nicht bei einer Ansicht am Ort und an der Traufe für jede Schicht eine Linie zu erhalten, kann die Option "Ansicht als Hüllkörper" aktiviert werden.

Dach über mehrere Geschosse

Wände werden nur mit dem Dach verschnitten, wenn sie sich im gleichen Geschoss wie das Dach befinden. Soll sich das Dach mit Wänden aus anderen Geschossen verschneiden, muss diese Option gesetzt werden. Der erste Wert gibt die Anzahl der darüber liegenden Geschosse an, der zweite Wert die Anzahl der darunterliegenden Geschosse. Der Dachschnitt wird nur im Geschoss gezeigt, in dem das Dach erstellt wird.

Detailparameter Dachschnitt im Grundriss

Der Dachschnitt ist die geschnittene Darstellung des Daches im Grundriss, bei niedriger Kniestockhöhe.

Darstellung ein/aus

Ein:
Aus:

Höhe / Bezug

Die Lage des Dachschnitts wird über die Schnitthöhe gesteuert. Die Höhe wird ab roh Boden oder ab fertig Fussboden gemessen.

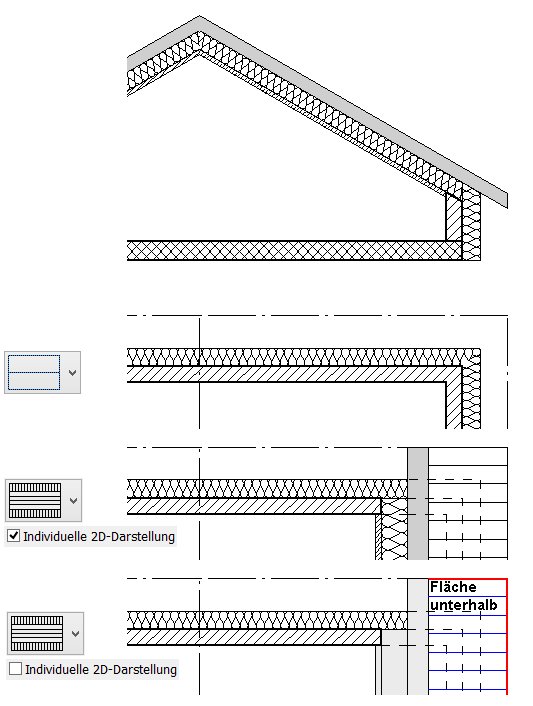

Individuelle 2D-Darstellung

Ist die Option aktiv, wird der Dachschnitt analog dem Schnitt dargestellt. Die Einstellungen der einzelnen Schichten werden übernommen.
Bei der allgemeinen Darstellung werden alle Schichten mit dem aufgeführten Stift-/Linientyp und der Schraffur erzeugt.

Fläche unterhalb

Die Aufsicht auf die Dachfläche unterhalb des Dachschnitts (siehe Grafik oben) kann mit einer Schraffur und einem Stift-/Linientyp für den Umriss bestimmt werden.

Das Aussehen der restlichen Parametereinstellungen und die Art der Abfragen der Grössen sind abhängig von dem gewählten Konstruktionsteil und wird daher erst weiter unten bei der Behandlung der einzelnen Dacharten erläutert.

Eingabe

Art der Eingabe

Es stehen zwei Arten der Eingabe zur Auswahl:
Eingabe direkt über ein Polygon
Eingabe über eine vordefinierte Kontur

Kontur über Polygon eingeben

In der Eingabehilfe stehen die Zeichnungsfunktionen POLYGON, RECHTECK, RECHTECK DURCH SEITENKANTE UND HÖHE; KREIS, ELLIPSE, SPLINE, PARALLEL-KONTUR und REGELMÄSSIGES VIELECK zur Auswahl.

Hinweis

Beim Polygon ist zu achten, dass es geschlossen wird.

Dach definieren mit vorhandener Kontur

Vor dem Starten der Funktion DACH muss mit den Zeichnungsfunktionen ein Umriss gezeichnet werden. Aus diesem Umriss wird das Dach erzeugt.

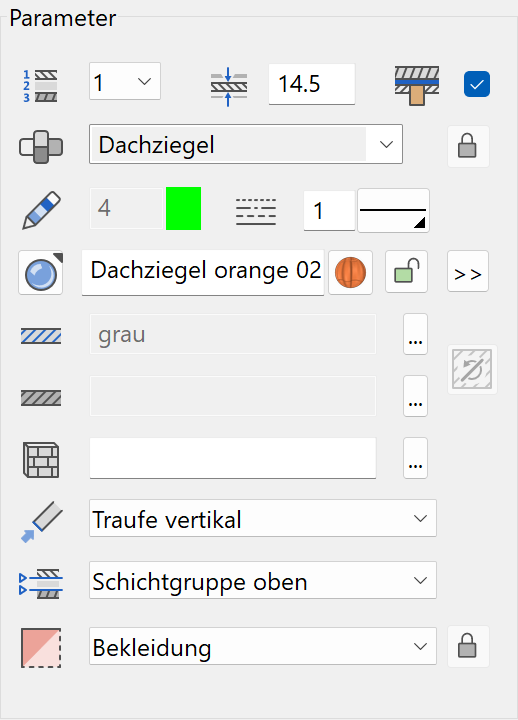

Parameter

Im Abschnitt Parameter sind die Einstellungen der aktiven Dachschicht.

Nummer der aktiven Schicht

Bei mehrschichtigen Dächern kann die gewünschte Schicht gewählt werden, um die Einstellungen vorzunehmen. Anstatt die Nummer zu wählen, kann in der Vorschau direkt auf die Schicht geklickt werden.

Dicke der aktiven Schicht

Schichtbezug Sparrenlage

Die Option bestimmt unter welche Schicht die Sparren erzeugt werden. Die Option kann nur bei einer Schicht aktiv sein.

Material und dessen Verkettung

Details unter Wand > Eigenschaftsleiste.
Diese Einstellung ist nur in ELITECAD Architektur verfügbar.

Stift und Schraffurparameter

Details unter Wand > Eigenschaftsleiste.

Farbmodus / Materialmodus

Details unter Wand > Eigenschaftsleiste.

Individuelle 3D-Darstellung

Im gesperrten Zustand wird nur eine Farbe oder ein Material für die Schicht verwendet.

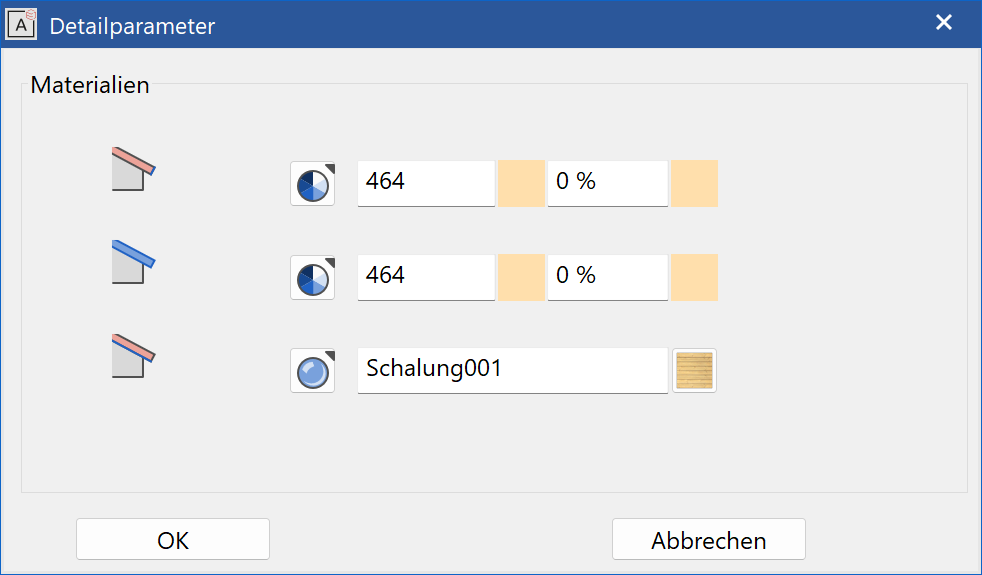

Im gelösten Zustand erscheint ein zusätzlicher Schalter mit erweiterten Einstellungen für Traufe, Ort und Dachuntersicht.

3D-Schraffur

Details unter Wand > Eigenschaftsleiste.

Dachabschluss

Der Traufabschluss kann entweder "vertikal" (lotrecht), "normal" (rechtwinklig zur Dachfläche) oder "waagrecht" erzeugt werden. Beim Pultdach kann der Abschluss auf beiden Seiten gewählt werden.

Schichtgruppe

Die Schichten werden Schichtgruppen eingeteilt. 3 Schichtgruppen sind zur Verfügung: oben, mitte und unten. Die Schichtgruppen regeln die Verschneidung mit den Schichten der Wand. Die Verschneidung entsteht, in dem den Wandschichten zugewiesen wird, bis zu welcher Schichtgruppe sie führen sollen. Bei der Zuteilung einer Schichtgruppe muss die Gesamtkonstruktion mit der Wand beachtet werden.

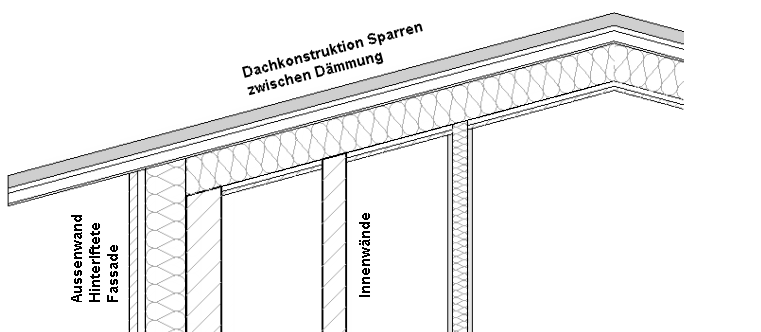

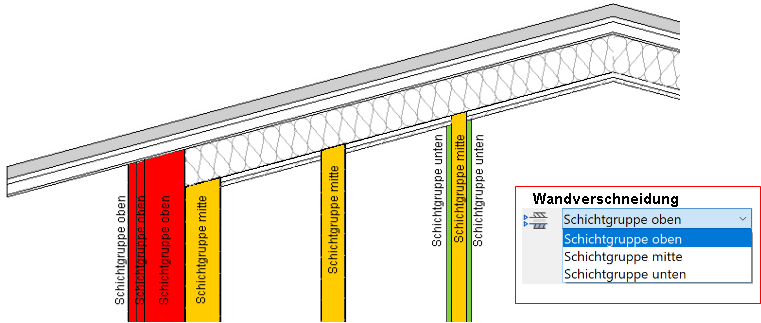

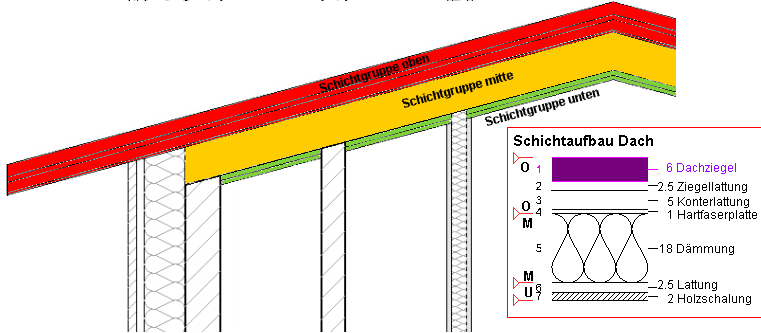

Beispiel: Schnitt durch Dachgeschoss:
Situation

Den einzelnen Dachschichten die Schichtgruppe zuweisen.

Den einzelnen Wandschichten bei der Einstellung BEGRENZUNG OBEN zuweisen, bis zu welcher Schichtgruppe des Daches sie führen sollen.

Schichtart

Details unter Wand > Eigenschaftsleiste
