Konstruktionsteile

Sparren

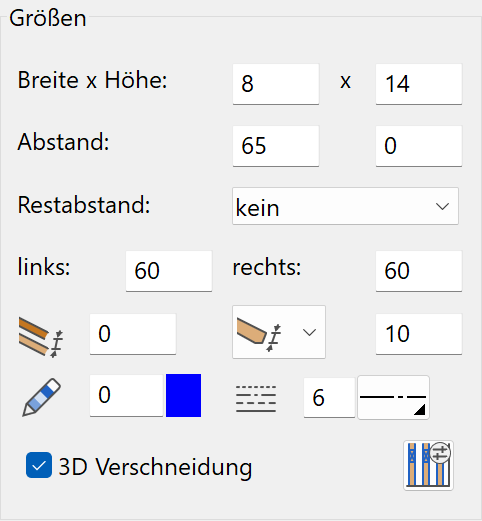

Dimensionen

Die Dimension der Sparren wird über "Höhe" und "Breite" angegeben. Je nach Aufteilungsart kann ein Sparrenabstand (Sprungmass) oder die Anzahl der Sparren angegeben werden. Bei der Aufteilungsart "Abstand" bleibt ein Restabstand übrig.

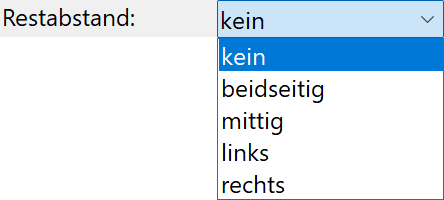

Restabstand

Beim Abstand gibt es verschiedene Möglichkeiten, wie der Rest behandelt wird.
"Kein" bedeutet, dass der Wert beim Abstand als maximal betrachtet wird.

kein	beidseitig	mittig	links

Offset links/rechts

Werden die Sparren auf die gesamte Dachfläche verteilt (Option GANZE FLÄCHE), kann links und rechts des Daches ein Offset angegeben werden. Das Dach wird immer von der Traufe her betrachtet. Der Abstand ist von der Aussenkante Dach bis zum Beginn des ersten Sparrens.

Sparrenabstand zur Traufenkante

Hier kann eine automatische Verkürzung (positiver Wert) bzw. eine Verlängerung (negativer Wert) der Sparren zur Traufenkante eingestellt werden.

Dachanbindung, Schichtbezug Sparrenlage

In den Dachparametern wird die Dachschicht bestimmt, unter die die Sparren gesetzt werden.

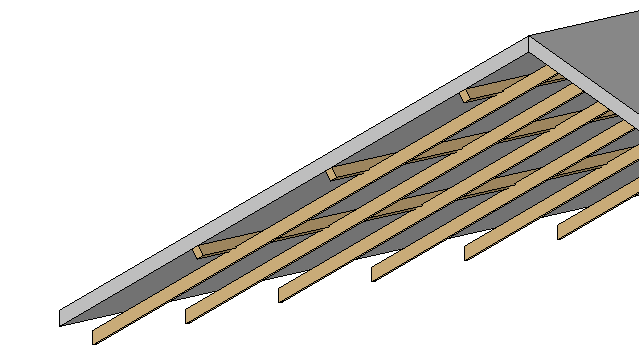

Dachabstand

Die Sparren können mit einem Abstand zur festgelegten Dachschicht erzeugt werden. Anwendung für Sticher, die auf einer anderen Höhe als die Sparren liegen, wenn der Sparren nicht unter einer Schichtgrenze beginnt oder für grosse Hallendächer als Binder (siehe Bild).

Sparrenkopf

Die Ausbildung des "Sparrenkopfes" ist über 3 Auswahlmöglichkeiten zu definieren.
Normal (senkrecht zur Dachneigung)
Waagrecht/lotrecht (mit Angabe der vorderen Höhe)
Waagrecht/normal (mit Angabe der vorderen Höhe)
Lotrecht

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Sparren im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

Aufteilung - Abstand

Es sind hier zusätzlich der "Sparrenabstand" (Achsabstand) und die Lage des Restabstandes anzugeben. Dieser kann "beidseitig", "mittig", "links" oder "rechts" angegeben werden.

Ganze Fläche/Bereich

Durch die Einstellung GANZE FLÄCHE erfolgt die Sparrenaufteilung über die gesamte Breite der Dachfläche. Zusätzlich können links und rechts Randabstände definiert werden. Ohne diese Option erfolgt die Aufteilung über einen durch 2 Punkte definierten Bereich, wobei die Punkte von der Traufkante aus gesehen von links nach rechts anzugeben sind und Ausserkante Sparren liegen.

Lage

Die Sparren werden in Falllinie der Dachneigung aufgeteilt. Mehrerer Aufteilungsbereiche und Aufteilungen lassen sich innerhalb derselben Dachfläche kombinieren.
Zum Setzen die Dachfläche wählen.

Aufteilung – Anzahl

Erzeugt auf die ganze Dachfläche unter Berücksichtigung des Offset links/rechts oder einen Bereich der Dachfläche eine Anzahl Sparren.
Bei den Grössen die Anzahl Sparren festlegen.

Ganze Fläche/Bereich (siehe oben bei Aufteilung über Abstand)
Zum Setzen die Dachfläche wählen.

Aufteilung - Einzeln

Erzeugt einen einzelnen Sparren über die gesamte Dachfläche.
Dachfläche wählen, Punkt auf der Mittelachse des Sparrens definieren.

Aufteilung – Einzeln (manuell)

Erzeugt einen einzelnen Sparren mit Start- und Endpunkt.
Dachfläche wählen, Start- und Endpunkt auf der Mittelachse des Sparrens definieren.

Aufteilung – Sparren übernehmen

Übernimmt die Dimensionen und die Sparrenflucht einer gegenüberliegenden Sparrenlage.
Dachfläche wählen und einen Sparren der gegenüberliegenden Dachfläche wählen.

Balkenlage

Der Balken wird nicht einem Dach, sondern einem Boden zugeordnet.
Die Einstellungen sind identisch mit denen des Sparrens. Werte wie der "Sparrenkopf" und "Detailparameter Dachstuhlschnitt im Grundriss" haben keinen Einfluss.

Pfetten

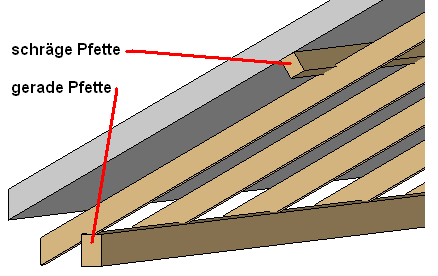

"gerade Pfette"	"schräge Pfette"

Es werden zwei Arten von "Pfetten" Unterschieden. Je nach Aufteilungsart wird eine "gerade Pfette" oder eine "schräge Pfette" erstellt.

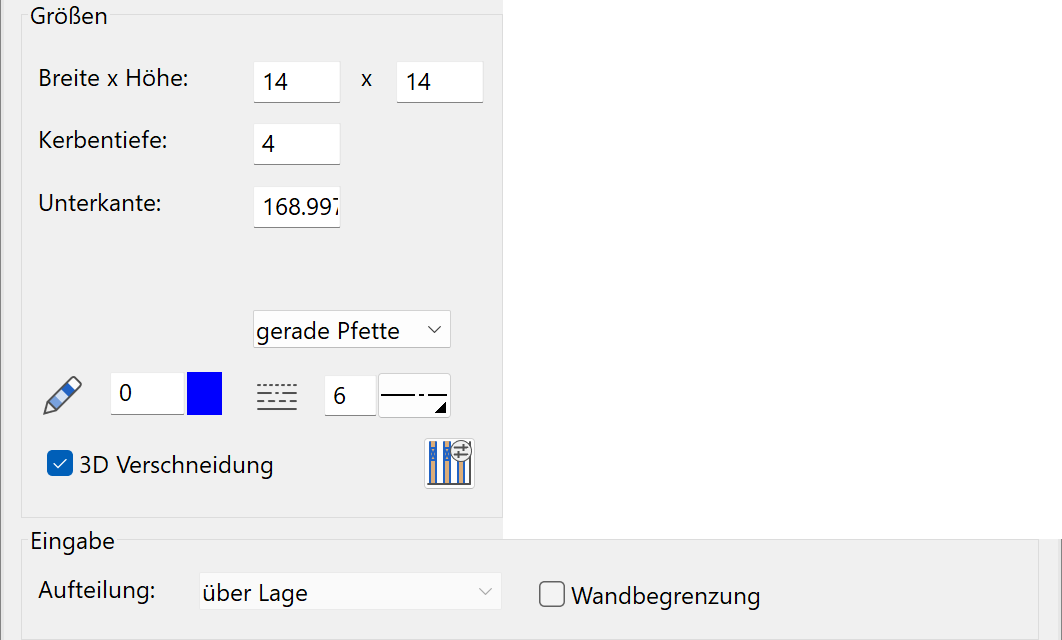

Die Dimension der Pfette wird über "Höhe" und "Breite" angegeben.

Aufteilung – Lage

Die Position der Pfette wird über Start- und Endpunkt der Mittelachse angegeben. Die Unterkante wird aus der Dimension des angetippten Sparrens sowie der Kerbtiefe ermittelt.

Aufteilung – Unterkante

Es wird die "Unterkante" der Pfette definiert. Nach Antippen des Sparrens wird die daraus resultierende Lage der Mittelachse als strichlierte Linie eingeblendet und es können nun Start- und Endpunkt angegeben werden. Die Punkte können auch ausserhalb der eingeblendeten Achse bestimmt werden, wobei die Position normal auf die Mittelachse projiziert wird.

Pfettenabstand zur Dachkante

Nur bei "schräger Pfette" aktiv.
Hier kann eine automatische Verkürzung (positiver Wert) bzw. eine Verlängerung (negativer Wert) der schrägen Pfetten zur Dachkante (Ortgang) eingestellt werden.

Aufteilung – Abstand

Details unter Dachstuhl > Die Konstruktionsteile.

Aufteilung – Anzahl

Details unter Dachstuhl > Die Konstruktionsteile.

Aufteilung – Einzeln (manuell)

Details unter Dachstuhl > Die Konstruktionsteile.

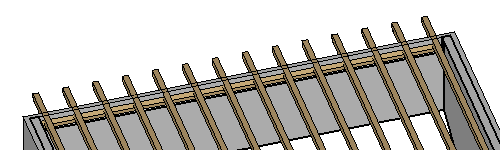

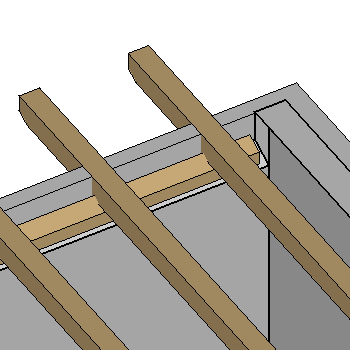

Wandbegrenzung

Nur bei "gerader Pfette" aktiv.
Mit dieser Option kann ein bestimmter Bereich einer Wand auf die Höhe der Unterkante der Pfette beschnitten werden. Soll die Pfette also auf einer Mauerkrone aufliegen, kann der Bereich mit einem 2D-Kontur begrenzt werden. Diese Kontur muss vorgängig gezeichnet werden. Nach dem Definieren der Lage im Grundriss, kann diese Kontur gewählt werden.

Workshop

Pfette mit Wandbegrenzung
Bevor Sie eine Pfette definieren können, müssen die Sparren gesetzt sein.

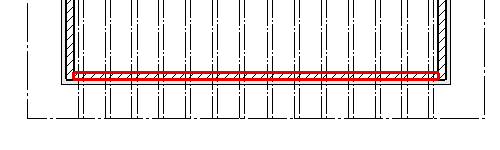

Zeichnen Sie nun ein Rechteck über den Bereich, der später die Höhe der Pfettenunterkante haben soll.

Öffnen Sie die Dachstuhlmaske.

Wählen Sie die Pfettenfunktion aus und setzen Sie die Option für die Wandbegrenzung.

Klicken Sie danach auf . Wählen Sie einen Sparren aus, unter den Sie die Pfette setzen wollen und bestimmen anschliessend die Lage der Pfette. Wenn die Abfrage Kontur für Wandbegrenzung wählen erscheint, klicken Sie mit der Maus auf das vorher gezeichnete Rechteck.
Nun sollten alle Wände die unter dieser Wandbegrenzung liegen die Höhe geändert haben.

Tipp

Mit der Funktion PFETTE MIT WANDBEGRENZUNG kann auch eine Firstpfette definiert werden. Somit kann auch hier bei den Wänden die Höhe für das Auflager bestimmt werden.

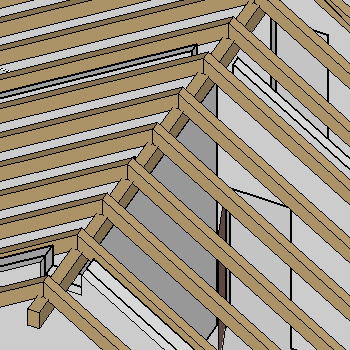

Firstpfette

Dimensionen

Die Dimension der Pfette wird über "Höhe" und "Breite" angegeben.

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Firstpfette im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

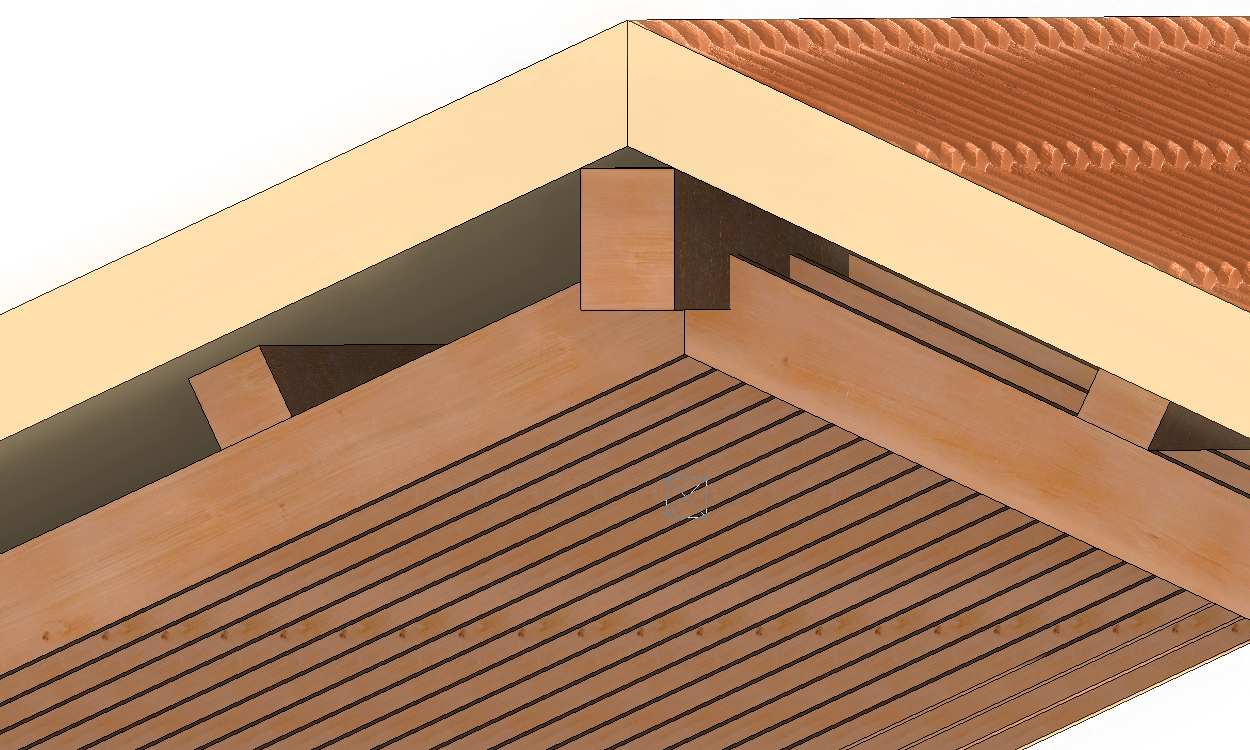

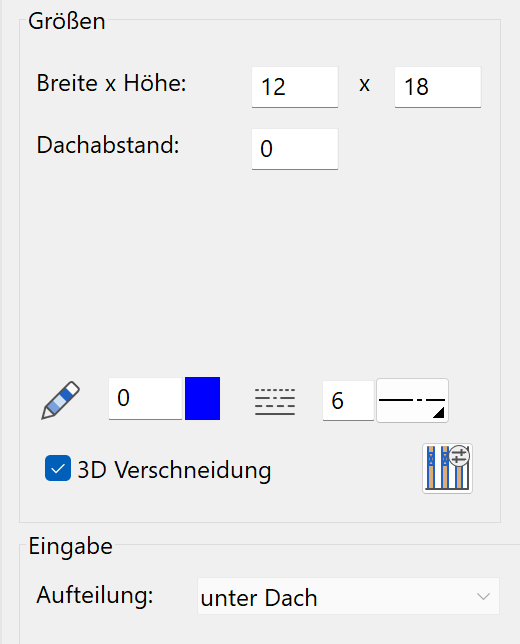

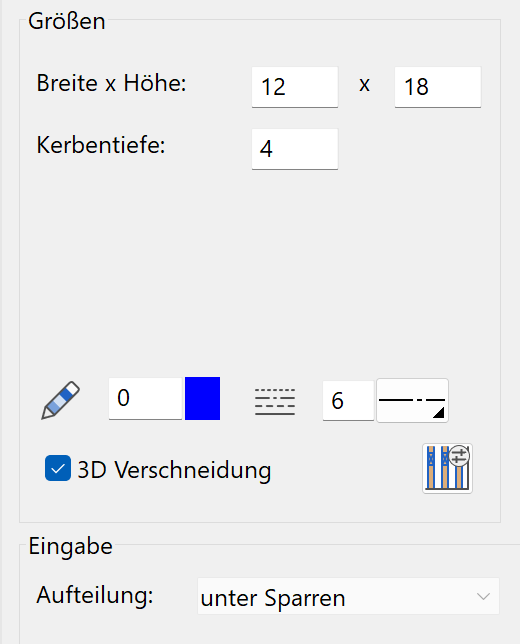

"unter Sparren"	"unter Dach"

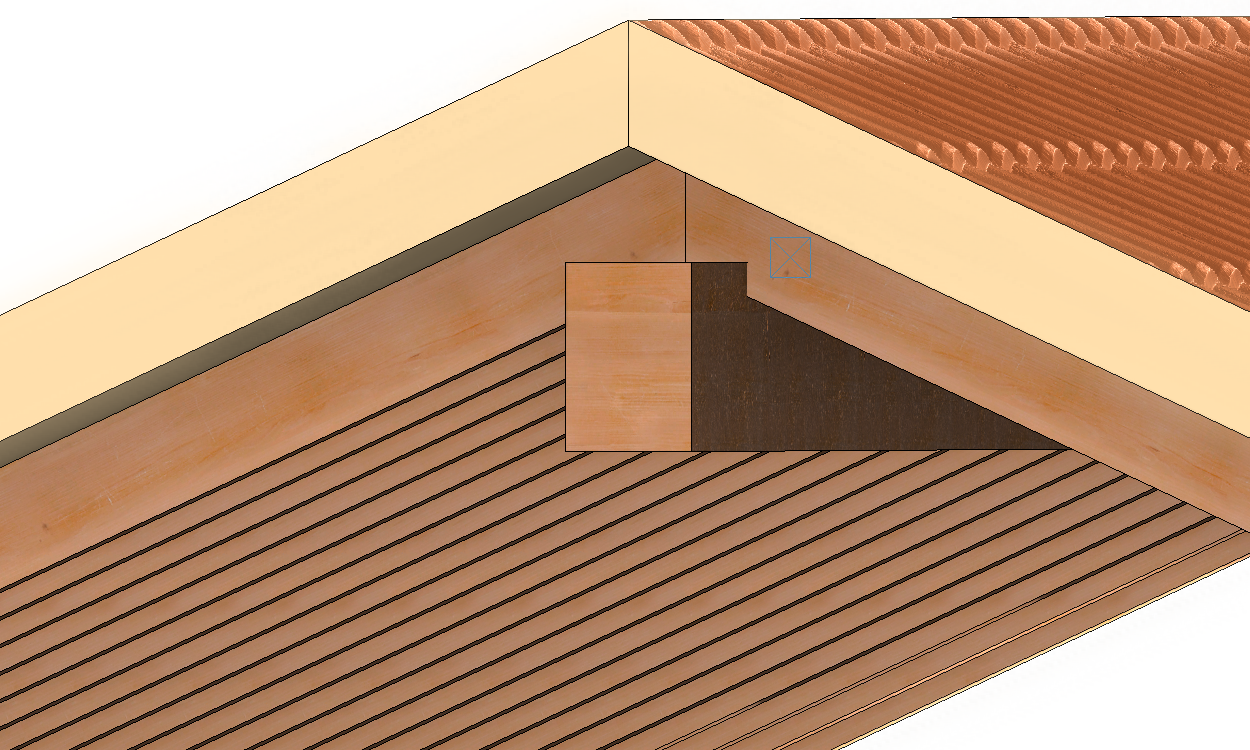

Die "Kerbentiefe" definiert die Einschnittiefe im Sparren normal zur Dachneigung gemessen.	Der Balkenquerschnitt hat auf beiden Seiten den Dachabstand zur definierten Dachschicht.

An Dach begrenzen

Die Firstpfette kann nicht über den Dachrand hinweg gezeichnet werden.

Balken

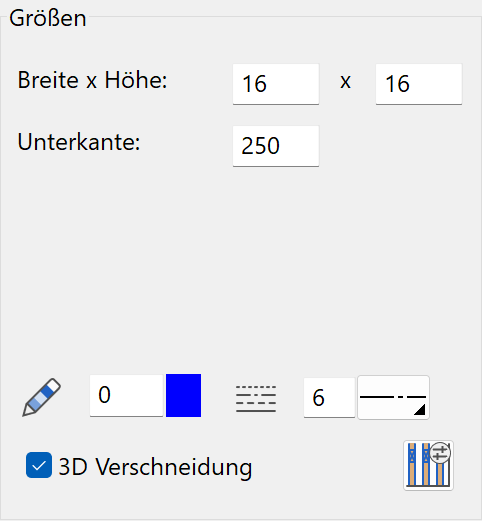

Grössen

Die Dimension des Balkens wird über "Höhe" und "Breite" angegeben.

Höhenlage über Unterkante/Oberkante

Bei der Aufteilung kann gewechselt werden von "Unterkante" zu "Oberkante". Gemessen wird immer von roh Boden (Geschossebene).

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Balken im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

Dach zuordnen

Der Balken kann einem Dach zugewiesen werden.

Die Festlegung der Position erfolgt über die Mittelachse des Balkens durch Start- und Endpunkt.

Ein Ändern der Länge ist über Dehnen möglich.

Zangen

Grössen

Die Dimension der Zange wird durch "Höhe" und "Breite" definiert. Der Abstand zwischen den Zangen wird über die angetippten Sparren ermittelt.

Höhenlage

Die Festlegung der Höhenlage der Zangen erfolgt über die "Unterkante".

Ausführung

Die Ausführung der Zangen ist wählbar zwischen "beidseitig", "links" oder "rechts", von der Traufenkante der angegebenen Sparren aus gesehen.

Der Bereich der Aufteilung ist durch Antippen des ersten und letzten Sparrens zu definieren. Weiters ist einer der gegenüberliegenden Sparren zu digitalisieren. Die Zangen werden jeweils mit der Sparrenoberkante begrenzt.

Bei einer Änderung des Sparrenquerschnittes oder der Sparrenabstände, passen sich die Zangen nicht automatisch an und müssen manuell verschoben oder neu gesetzt werden. Werden die Zangen in einem Bereich durch einen Gebäuderücksprung senkrecht mit der Wand begrenzt, so können einzelne Zangen über die Seitenansicht gedehnt werden.

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Zargen im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

Gratsparren / Kehlsparren

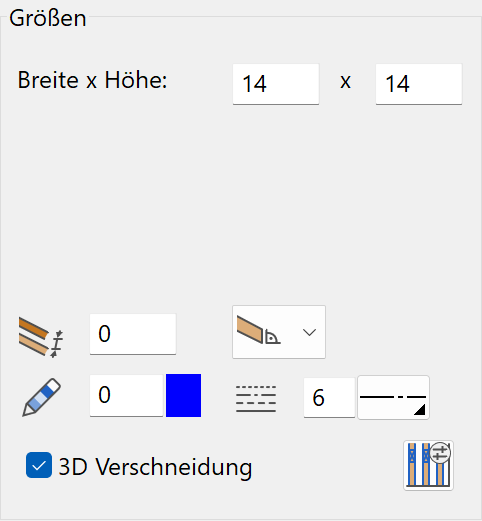

Die Dimension wird über "Höhe" und "Breite" angegeben. Bei Angabe der Höhe mit Wert "0" resultiert die Sparrenhöhe aus der Höhe des angetippten Anschlusssparrens.

Die Position wird durch Digitalisieren des Anfangs- und Endpunktes auf der Achse des Grates/Kehle festgelegt.

Dachabstand

Die Sparren können mit einem Abstand zur festgelegten Dachschicht erzeugt werden.

Sparrenkopf

Die Ausbildung des Sparrenkopfes erfolgt derzeit nur mit "lotrechtem Abschluss".

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Sparren im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.
Die Sparren werden durch nachträgliche Definition eines Grat-/Kehlsparren nicht automatisch gekürzt, sondern es ist die Sparrenaufteilung über bearbeiten zu aktualisieren. Bei bereits vorhandenem Grat-/Kehlsparren werden die Sparren automatisch angeschlossen.

Ein Ändern der Länge ist über Dehnen möglich. Damit sich auch das 3D anpasst, muss der Grat bearbeitet und die Maske mit oder bestätigt werden.

Pfosten (Steher)

Grössen

Die Dimension des Querschnittes wird über "Höhe" und "Breite" angegeben. Länge des Pfostens wird über Unterkante und Oberkante definiert. Der Winkel definiert die Drehung im Grundriss.

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Pfosten im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

Eingabe

Bei der Eingabe des Pfostens kann entweder ein Balken gewählt werden oder es wird eine Höheneingabe als Wert eingegeben. Dies ist für die Unterkante und für die Oberkante des Pfostens verfügbar.

Vorhandene Kopfbändern werden nicht automatisch einem neuen Querschnitt angepasst.

Kopfbänder

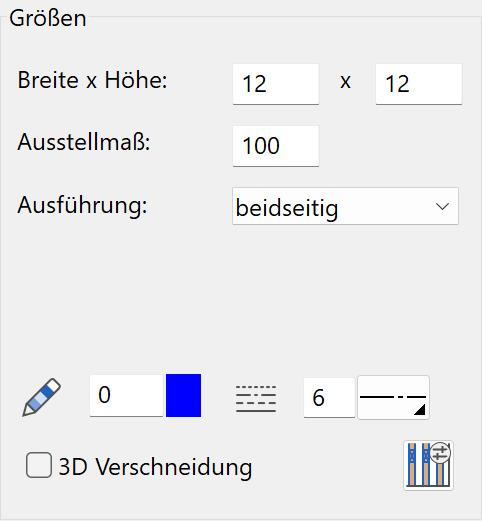

Grössen

Neben der Dimension ist das "Ausstellmass" als äussere Ausklinkung der Strebe anzugeben.

Ausführung

Für die Ausführung der Kopfbänder stehen folgende Möglichkeiten zur Verfügung:

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Kopfbänder im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

Eingabe

Kopfbänder können nur bei Pfosten (Stehern) definiert werden, die unter einem Balken oder einer Pfette platziert sind. Es ist der Pfosten anzutippen, an den die Kopfbänder angeschlossen werden sollen. Die Kopfbänder werden auf der Mittelachse in Richtung des/der darüber liegenden Balken/Pfette erstellt.

Bei nachträglicher Änderung des Querschnittes des Pfostens (Stehers) werden die Kopfbänder nicht automatisch angepasst, sondern müssen gelöscht und neu erstellt werden.

Wechsel / Füllholz

Dimension

Über "Höhe" und "Breite" wird der Querschnitt des Wechsels definiert. Das seitliche Füllholz wird im Querschnitt des Sparrens ausgeführt.

Abstände

Bei allen 4 Seiten kann ein Abstand zur Öffnung eingetragen werden.

Grundrissdarstellung Stift-/Linientyp

Plangrafik der Wechsel im Grundriss.

3D-Verschneidung

Im aktivierten Zustand schneiden die Dachstuhlelemente die Wände aus.

Detailparameter Dachstuhlschnitt im Grundriss

Details unter Dachstuhl > Dachstuhl erstellen.

Eingabe

Die lichte Öffnung des Wechsels wird im Grundriss durch Diagonale über 2 Punkte definiert.

Bei einer Änderung der Sparrenabstände, passen sich die Wechsel und Füllhölzer nicht automatisch an. Sie müssen bearbeitet und die Maske mit oder bestätigt werden.

Tipp

Die seitlichen Füllhölzer werden erst dann gezeichnet, wenn der Lichte Abstand zum Sparren grösser ist als die Sparrenbreite.

Dachstuhl bearbeiten

Konstruktionsteile des Dachstuhls können durch einen Doppelklick wieder bearbeitet und geändert werden. Es wird die Maske mit den entsprechenden Einstellungen geöffnet.

Eine nachträgliche Änderung der Höhenlage ist nur bei Balken, jedoch nicht bei Pfetten und Pfosten (Steher) möglich.

Über die Änderungsfunktionen in der Eigenschaftsleiste lassen sich einzelne Sparren verschieben oder löschen.
