Dachstuhl erstellen ¶

	Werkzeugleiste Bauteile
	Menü AR-Objekte > Dachstuhl

Mit der Funktion DACHSTUHL können die verschiedenen Dachstuhlelemente oder eine Balkenlage erstellt werden. Voraussetzung der an die Dachneigung gebundenen Konstruktionsteile (wie Sparren, Pfetten, usw.) ist die vorherige Definition eines Daches. Es ist aber ebenso möglich Tragkonstruktionen für Balkone und Terrassen mit Balken, Pfosten und Kopfbändern zu definieren.

Mit einem Klick auf die Erstellfunktion des Dachstuhls sind die Einstellungen des zuletzt gezeichneten Dachstuhls aktiv und der Dachstuhl kann sofort erzeugt werden.

Eigenschaftsleiste des Dachstuhls ¶

truss
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion DACHSTUHL gestartet wird oder wenn ein bestehendes Dachstuhlelement bearbeitet wird.
In der Eigenschaftsleiste des Dachstuhls können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Dachstuhlparameter
	Typ
	Status Umbauplanung
	Dachstuhl Element
	Art der Eingabe(je nach Element)
	Abmessungen(je nach Element)
	Eigenschaften des Dachstuhls(Darstellung)
	Dachstuhlschnitt ein/aus
	3D-Verschneidung mit Schichten
	Änderungsfunktionen
	freie Parameter

Dachstuhlparameter ¶

Das Aussehen der Parametermaske und die Art der Abfragen sind stark abhängig von dem gewählten Konstruktionsteil und werden daher erst weiter unten bei der Behandlung der einzelnen Konstruktionsteile erläutert.

Höhenangaben ¶

Alle Höhenangaben bezüglich Ober- bzw. Unterkanten von Pfetten, Balken, Zangen und Pfosten (Stehern) beziehen sich auf den Rohfussboden (Geschoss-Null) des aktiven Geschosses.

Plangrafik ¶

Die Darstellung für die Plangrafik erfolgt automatisch in dem Geschoss, in dem das Dach definiert wurde. Bei Konstruktionsteilen, die nicht in einem direkten Zusammenhang mit dem Dach stehen, kann das Geschoss, in dem die Plangrafik dargestellt werden soll, zuvor über die Geschossliste gewählt werden.

Allgemeine Parameter ¶

Status Umbauplanung
Einfrieren
Typ
Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

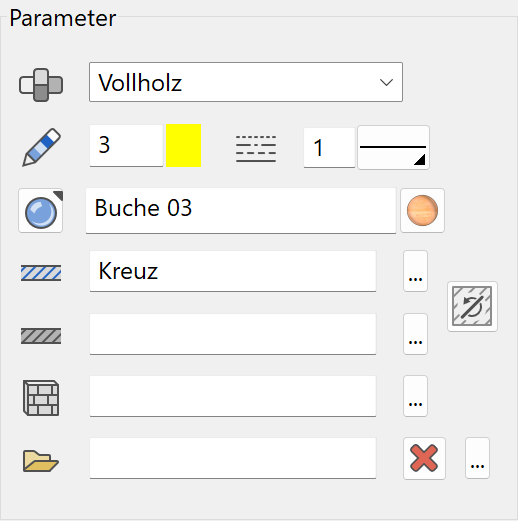

Parameter ¶

truss-parameter-parameter

Material ¶

Das Material ist für die Auswertung. Es ist nicht darstellungstiefenabhängig.

Schnittdarstellung ¶

Der Stift- / Linientyp und die Schraffuren sind für die Darstellung im geschnittenen Zustand.

Farbmodus / Materialmodus ¶

colour-selection-field material-selection-field
Details unter Wand > Eigenschaftsleiste.

3D-Schraffur ¶

3d-hatching-field
Details unter Wand > Eigenschaftsleiste.

Freier Querschnitt ¶

free-cross-section

Hier kann ein Bibliotheksteil für einen freien Querschnitt gewählt werden.

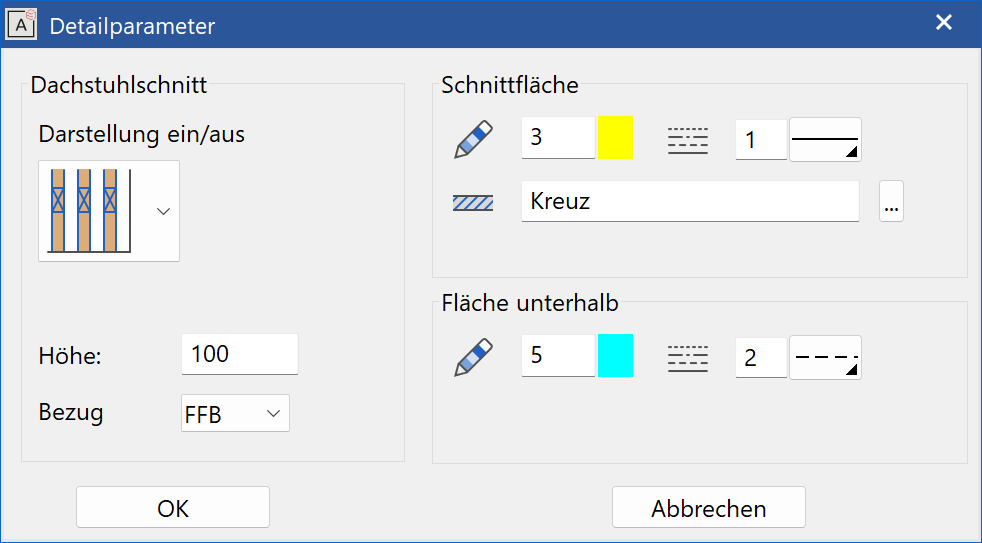

Detailparameter Dachstuhlschnitt im Grundriss ¶

roofstruct_param_cut_
Der Dachschnitt ist die geschnittene Darstellung des Dachstuhls im Grundriss, bei niedriger Kniestockhöhe.
Die Option ist nur für Sparren, Grat- und Kehlsparren massgebend.
truss-detail-parameter truss-detail-parameter2

Darstellung ein/aus ¶

Ein: roofstruct_cut_on_48_ Aus: roofstruct_cut_off_48_

Höhe / Bezug ¶

Die Lage des Dachschnitts wird über die Schnitthöhe gesteuert. Die Höhe wird ab roh Boden oder ab fertig Fussboden gemessen.

Schnittfläche ¶

Bereich in dem die Dachstuhlelemente geschnitten dargestellt werden.

Fläche unterhalb ¶

Dachstuhlelemente unterhalb der Schnitthöhe. Diese Elemente sind meist vom Dach verdeckt und somit gestrichelt dargestellt.
