Leitungsnetz Erstellen

Lastpunkt setzen

Icon1 Werkzeugleiste Kanalisation

An den oberen Enden eines Kanalisationsnetzes müssen Lastpunkte gesetzt werden.
Horizontal z. B. für Schachtauslauf, lotrecht z. B. für Anschlüsse an Fallsträngen von Gebäudekanalisationen. Die Lastpunkte müssen immer im gleichen Geschoss gesetzt werden.

Eigenschaftsleiste vom Lastpunkt

Die Eigenschaftsleiste ist sichtbar, sobald Sie zum Erzeugen eines Lastpunktes die Funktion LASTPUNKT wählen oder wenn Sie zum Ändern eines Lastpunktes, ihn mit einem Doppelklick bearbeiten.
drainage-load-point

Funktion Beschreibung
diameter_ Dimension
bs_lp_top_ Höhe
bs_niveaubase_storey_ Höhenbezug
load_file_ Verzeichnis wählen
bs_lp_up_ Anschlussart

Dimension

pipe-diameter
Hier kann die Dimension des Lastpunktes gewählt oder eingegeben werden.

Höhe

height
Hier kann die Höhe der Sohle angegeben werden. Die Einheit ist abhängig vom eingestellten Höhenbezug. Wurden die Lastpunkte angehoben oder abgesenkt, ist die Höhe des Anschlusspunktes eingetragen. Im grauen Feld ist die Höhe der Sohle ablesbar.
entering-height

Höhenbezug

bs_niveaubase_storey_
Es gibt 3 verschiedene Arten des Höhenbezugs.

Meereshöhe

bs_niveaubase_nn_
Die Höhenangabe erfolgt in Meter über Meer.

±0.00

bs_niveaubase_plusminus0_
Die Höhenangabe erfolgt in Meter über dem Projektnullpunkt.

Geschoss

bs_niveaubase_storey_
Die Höhenangabe erfolgt ab dem aktuellen Geschoss und in der aktuellen Einheit.

Eigene Lastpunkte

load_file_
Eigene Lastpunkte können mit der Funktion VERZEICHNIS WÄHLEN eingefügt werden.
Die Funktionalität ist aber nur gewährleistet, wenn die erforderlichen Attribute vorhanden sind.

Erstellen von eigenen Lastpunkten

Es muss ein bestehender Lastpunkt als Zeichnung eingelesen und abgeändert werden.

Aus dem Standardverzeichnis <ELITECAD-Installationsverzeichnis>\u\<version>\ar\bs\sa\l können die Lastpunkte als Vorlage geladen werden. Wichtig ist, dass vor der Änderung das Muster mit MUSTER AKTIVIEREN aktiviert wird. Anschliessend kann der Lastpunkt mit demselben Namen in ein eigenes Bibliotheksverzeichnis gespeichert werden.

Anschlussart

bs_lp_up_
Es gibt 3 verschiedene Arten der Anschlussart.

Nach oben

bs_lp_up_
Kann z. B. für einen Anschluss an einen Fallstrang verwendet werden.

Horizontal

bs_lp_up_
Kann z. B. für einen Auslauf bei einem Schacht verwendet werden.

Nach unten

bs_lp_up_
Kann z. B. für einen Tauchbogen bei einem Schlammsammler verwendet werden.

Schacht Erstellen

Icon1 Werkzeugleiste Kanalisation

Mit dieser Funktion können Schächte im 3D erstellt werden.

Eigenschaftsleiste vom Schacht

Die Eigenschaftsleiste ist sichtbar, sobald Sie zum Erzeugen eines Schachtes die Funktion SCHACHT wählen oder wenn Sie zum Ändern eines Schachtes, ihn mit einem Doppelklick bearbeiten.
In der Eigenschaftsleiste können die Hauptwerte manipuliert werden. Die Feineinstellungen werden jedoch in den Schachtparametern vorgenommen.
drainage-chamber

Funktion Beschreibung
bs_sewer_params_ Schachtparameter
piping-type Typ
bs_sewer_shape_circle_ Geometrie
diameter_ Durchmesser
bs_sewer_height_ Schachthöhe
bs_sewer_top_ Oberkante
bs_niveaubase_storey_ Höhenbezug
bs_sewer_conepos_center_ Konustyp
diameter_ Konusdurchmesser
bs_sewer_coneheight_ Konushöhe
bs_sewer_locate_ Platzieren

Schachtparameter

bs_sewer_params_

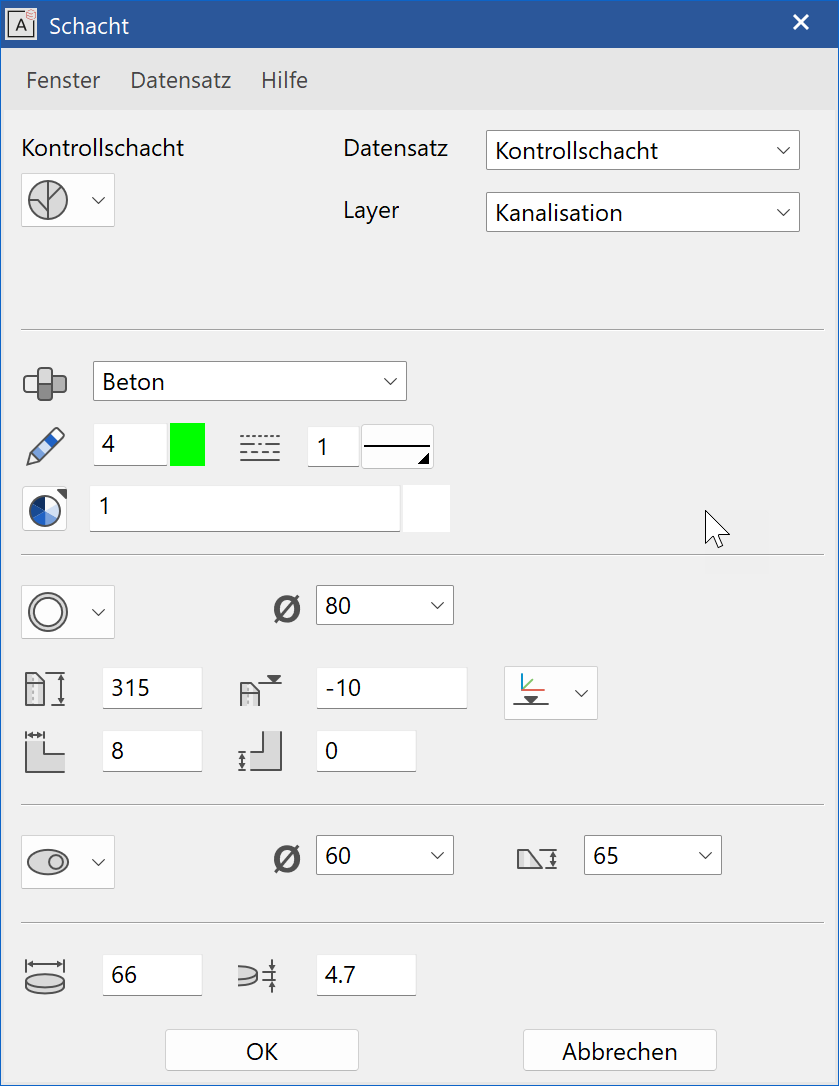

Mit der Funktion SCHACHTPARAMETER wird die Einstellmaske für den Schacht aufgerufen. Die Einstellungen dieser Maske bleiben erhalten. Wird die Maske geschlossen und wieder geöffnet, so ist der zuletzt eingestellte Zustand immer noch eingestellt. Möchten Sie einmal eingestellte Parameter für die spätere Verwendung behalten, vergeben Sie im Feld "Typ" einen Namen und speichern diesen mit der Funktion DATENSATZ > SPEICHERN ab.
chamber-parameter-menu

Typ

Der Name des jeweils eingestellten Parametersatzes findet sich in der Auswahlbox "Typ". Er ist frei definierbar und weist inhaltlich auf die Schachtart hin. Sie können durch Auswahl verschiedener Typen verfolgen, wie sich automatisch die Werte in allen anderen Eingabefeldern ändern. So kann eine einmal abgespeicherte Schachtart in ihrer festgelegten Eigenart immer wieder aufgerufen werden.
Zur Erzeugung eines Schachttyps wird einfach der neue Name in das Textfeld eingetragen und danach alle Werte der Maske nach Wunsch verändert. Anschliessend kann durch den Menüpunkt DATENSATZ > SPEICHERN der neue Typ in die Auswahlliste eingefügt werden. Zum Löschen eines nicht mehr benötigten Typs dient der Menüpunkt DATENSATZ > LÖSCHEN.

Ordnung

Im Feld "Ordnung" kann dem Schacht ein Layer zugeordnet werden.

Parameter

Material

multimat_
Hier kann das Material für den Schacht ausgewählt werden.

2D-Darstellung

pen_
Hier kann der Stift für die 2D-Darstellung ausgewählt werden.

Linientyp

linetype_
Hier kann der Linientyp ausgewählt werden.

3D-Darstellung

color_
Hier kann die Farbe für die 3D-Darstellung ausgewählt werden.

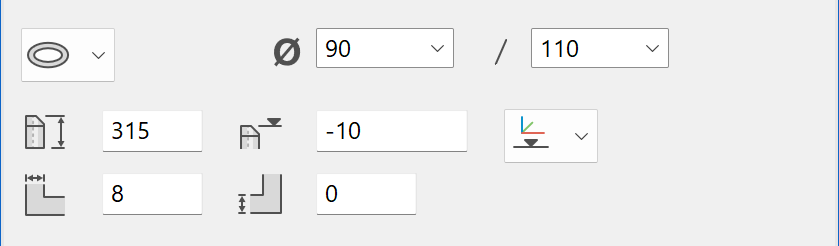

Grössen/Abmessungen

chamber-parameter-dimensions

Form

bs_sewer_shape_circle_ bs_sewer_shape_ellipse_
Es kann zwischen rund und elliptisch gewählt werden.

Durchmesser

chamber-parameter-diameter
Hier kann der Durchmesser gewählt werden.

Schachthöhe

chamber-height
Hier kann die Schachthöhe definiert werden.

Schachtoberkante

upper-chamber-edge
Hier kann die Höhe des Schachtes angegeben werden. Die Einheit ist abhängig vom eingestellten Höhenbezug.

Höhenbezug

bs_niveaubase_storey_
Es gibt 3 verschiedene Arten des Höhenbezugs.

Meereshöhe

bs_niveaubase_nn_
Die Höhenangabe erfolgt in Meter über Meer.

±0.00

bs_niveaubase_plusminus0_
Die Höhenangabe erfolgt in Meter über dem Projektnullpunkt.

Geschoss

bs_niveaubase_storey_
Die Höhenangabe erfolgt ab dem aktuellen Geschoss und in der aktuellen Einheit.

Wanddicke

chamber-wall-thickness
Hier kann die Wanddicke definiert werden.

Bodendicke

chamber-floor-thickness
Hier kann die Bodendicke definiert werden.

Konus

chamber-parameter-cone

Form

bs_sewer_conepos_none_ bs_sewer_conepos_center_ bs_sewer_conepos_quoin_ bs_sewer_conepos_broadside_
Es kann zwischen keinem, zentrischen oder exzentrischen Konus gewählt werden.

Konusdurchmesser

pipe-diameter
Hier kann der Konusdurchmesser gewählt werden.

Konushöhe

cone-height
Hier kann die Konushöhe gewählt werden.

Deckel

chamber-parameter-cover

Deckeldurchmesser

cover-diameter
Hier kann der Deckeldurchmesser definiert werden.

Deckelhöhe

cover-height
Hier kann die Deckelhöhe definiert werden.

Platzieren

bs_sewer_locate_
Vor dem Platzieren kann die Zeichnung noch über die Eigenschaftsleiste entsprechend manipuliert werden.

Eigenschaftsleiste für Platzieren

chamber-placement
Lesen Sie hierzu im Kapitel Öffnen und Speichern > Eigenschaftsleiste für Laden/Positionieren genaueres.

Bibliotheksteil setzen

Icon1 Werkzeugleiste Kanalisation

Diese Funktion dient zum relativen Laden und Platzieren von BIB-Teilen. Die BIB-Teile passen sich beim Platzieren dem jeweiligen Massstab an.

Lesen Sie hierzu im Kapitel Öffnen und Speichern > Bibliothek einfügen genaueres.

Tipp

In der Bibliothek von ELITECAD, gibt es zwei Unterverzeichnisse mit ergänzenden Kanalisationsteilen für 2D und 3D.
Die Verzeichnisstruktur ist unabhängig vom üblichen Einfügen von Bibliotheksteilen.

Leitung Erstellen

Icon1 Werkzeugleiste Kanalisation

Mit dieser Funktion können Leitungen im 3D erstellt werden. Wird es nötig Teilstücke in ihrem Verlauf zu ändern, können diese gelöscht und neu gezeichnet werden.

Eigenschaftsleiste der Leitung

Die Eigenschaftsleiste ist sichtbar, sobald Sie zum Erzeugen einer Leitung die Funktion LEITUNG wählen oder wenn Sie zum Ändern einer Leitung, diese mit einem Doppelklick bearbeiten.
In der Eigenschaftsleiste können die Hauptwerte manipuliert werden. Die Feineinstellungen werden jedoch in den Leitungsparametern vorgenommen.
piping1
piping2

Funktion Beschreibung
bs_line_params_ Leitungsparameter
piping-type Typ
diameter_ Durchmesser
bs_tilt_ Ist Gefälle (nur sichtbar beim Bearbeiten)
bs_line_z1_ Höhe 1 (nur sichtbar beim Bearbeiten)
bs_line_z2_ Höhe 2 (nur sichtbar beim Bearbeiten)
bs_niveaubase_storey_ Höhenbezug (nur sichtbar beim Bearbeiten)
polygon_input_start_ Polygonfunktionen
polygon_input_end_ Polygonfunktionen
polygon_input_back_ Polygonfunktionen
pipe-material Eigenschaften der Leitung (Material)
piping-properties Eigenschaften der Leitung (Darstellung)

Leitungsparameter

bs_line_params_

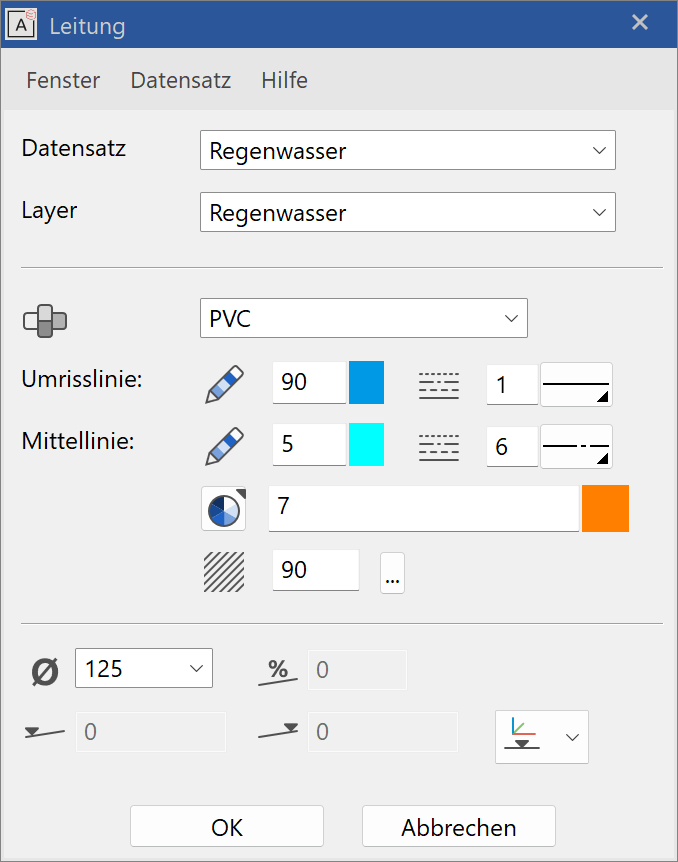

Mit der Funktion LEITUNGSPARAMETER wird die Einstellmaske für die Leitung aufgerufen. Die Einstellungen dieser Maske bleiben erhalten. Wird die Maske geschlossen und wieder geöffnet, so ist der zuletzt eingestellte Zustand immer noch eingestellt. Möchten Sie einmal eingestellte Parameter für die spätere Verwendung behalten, vergeben Sie im Feld "Typ" einen Namen und speichern diesen mit der Funktion DATENSATZ > SPEICHERN ab.
piping-parameter-menu

Typ

Der Name des jeweils eingestellten Parametersatzes findet sich in der Auswahlbox "Typ". Er ist frei definierbar und weist inhaltlich auf die Leitungsart hin. Sie können durch Auswahl verschiedener Typen verfolgen, wie sich automatisch die Werte in allen anderen Eingabefeldern ändern. So kann eine einmal abgespeicherte Leitungsart in ihrer festgelegten Eigenart immer wieder aufgerufen werden.
Zur Erzeugung eines Leitungstyps wird einfach der neue Name in das Textfeld eingetragen und danach alle Werte der Maske nach Wunsch verändert. Anschliessend kann durch den Menüpunkt DATENSATZ > SPEICHERN der neue Typ in die Auswahlliste eingefügt werden. Zum Löschen eines nicht mehr benötigten Typs dient der Menüpunkt DATENSATZ > LÖSCHEN.

Layer

Im Feld "Layer" kann der Leitung ein Layer zugeordnet werden.

Parameter

Material

multimat_
Hier kann das Material für die Leitung ausgewählt werden.

Umrisslinie

pen_ linetype_
Hier kann der Stift und Linientyp für die 2D-Darstellung der Umrisslinie ausgewählt werden.

Mittellinie

pen_ linetype_
Hier kann der Stift und Linientyp für die 2D-Darstellung der Mittellinie ausgewählt werden.

3D-Darstellung

color_
Hier kann die Farbe für die 3D-Darstellung ausgewählt werden.

Schraffur

hatch_
Hier kann die Schraffurfarbe für die 2D-Darstellung ausgewählt werden.

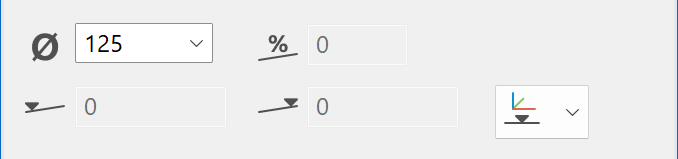

Dimension/Gefälle

piping-parameter-dimensions

Durchmesser

pipe-diameter
Hier kann der Durchmesser gewählt werden.

Ist Gefälle

actual-incline
Das momentane Gefälle des Leitungsstückes wird angezeigt.

Höhe 1

height1
Der momentan tiefste Punkt des Leitungsstückes wird angezeigt.

Höhe 2

height2
Der momentan höchste Punkt des Leitungsstückes wird angezeigt.

Höhenbezug

bs_niveaubase_storey_
Es gibt 3 verschiedene Arten des Höhenbezugs.

Meereshöhe

bs_niveaubase_nn_
Die Höhenangabe erfolgt in Meter über Meer.

±0.00

bs_niveaubase_plusminus0_
Die Höhenangabe erfolgt in Meter über dem Projektnullpunkt.

Geschoss

bs_niveaubase_storey_
Die Höhenangabe erfolgt ab dem aktuellen Geschoss und in der aktuellen Einheit.

Polygonfunktionen

Leitung beginnen

polygon_input_start_
Mit dieser Funktion kann ein neues Leitungsstück begonnen werden.

Leitung beenden

polygon_input_end_
Mit dieser Funktion kann ein Leitungsstück abgeschlossen werden.

Tipp

Ein Leitungsstück kann auch durch einen Doppelklick oder mit  Esc  abgeschlossen werden.

Leitung zurück

polygon_input_back_
Mit dieser Funktion wird das zuletzt gezeichnete Teilstück zurückgesetzt, ohne das die Funktion unterbrochen wird. Ab diesem Punkt kann die Leitung weitergeführt werden.

Tipp

Teilstücke eines Leitungsnetzes können gelöscht werden, indem Sie sie anwählen und dann mit  Del / Entf  löschen. Mehrfachauswahl ist mit  Shift / Umschalt  möglich.

Erklärung

Wird nach der Gefälleberechnung ein Teilstück des Leitungsnetzes neu gezeichnet, muss die Gefälleberechnung nochmals durchgeführt werden.
