2D Konstruktion

Inhaltsverzeichnis

Programm starten
Benutzeroberfläche
Linien zeichnen
Bild drehen, zoomen, verschieben
Polygon zeichnen
Polygon über Koordinateneingabe
Hilfslinien
Arbeitskopie Polygon manipulieren
Speichern
Laden
Übungsbeispiele

Einführung

Wie Sie diese Kurseinheit nutzen

Die Kurseinheit ist kein Handbuch, sondern besteht aus Theorie und vielen Workshops, mit denen Sie 1 zu 1 das Programm erlernen. Jeder Mausklick und jede Eingabe sind genau beschrieben. Somit erhalten Sie ein Lehrmittel, mit dem Sie selbstständig das Programm in seinen Grundzügen kennen lernen. In jedem Kapitel haben Sie Erklärungen, Informationen und einen Workshop, in dem die Funktionen geübt werden. Damit die Workshops problemlos durchgespielt werden können, sollten die Erklärungen sehr genau durchgesehen werden. Die Reihenfolge der Kapitel darf nicht geändert werden, da die Workshops aufeinander aufbauen.
Auf dem ELITECAD-Installationsmedium sind die Beispiele als ELITECAD-Datei abgelegt. Somit können am fertigen Projekt problematische Stellen nachgesehen werden.

In dieser Kurseinheit verwendete Konventionen

Workshop

Die Workshops befinden sich innerhalb eines blauen Rahmens.

Funktionen werden in Grossbuchstaben geschrieben. Das dazugehörende grafische Sinnbild (Icon) ist bei neuen Funktionen zusätzlich abgebildet.
FUNKTIONEN (GROSSBUCHSTABEN)

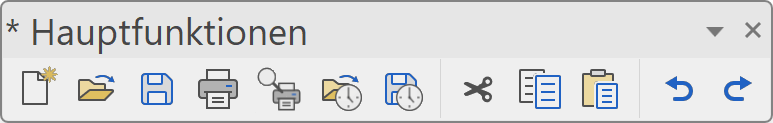

Die Funktionen sind direkt über Icons (Schaltflächen) aufrufbar. Die Funktionen sind in Werkzeugleisten oder in der grossen Werkzeugverwaltung gesammelt.

Enter
Funktionstasten auf der Tastatur werden als Tastaturtasten dargestellt.

Eingabewerte (fett) Eingabewerte sind über die Tastatur einzugeben. Wird der Text in die Eingabezeile geschrieben, so muss er mit der Taste Enter bestätigt werden.
