Dachöffnung erstellen ¶
 |
Werkzeugleiste Bauteile |
| Menü AR-Objekte > Dachöffnung |
Die Funktion erstellt Öffnungen oder Schlitze im Dach.
Mit einem Klick auf die Funktion DACHÖFFNUNG ERSTELLEN sind die Einstellungen der zuletzt gesetzten Öffnung aktiv und die Dachöffnung kann sofort gesetzt werden.
Nach Eingabe der Werte in den Parametern muss zum Positionieren der Öffnung eine Dachfläche gewählt werden, dann die Position im Grundriss und schlussendlich die Richtung der Öffnung festgelegt werden.
Eigenschaftsleiste der Dachöffnung ¶
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion DACHÖFFNUNG ERSTELLEN gestartet wird oder wenn eine bestehende Öffnung bearbeitet wird.
In der Eigenschaftsleiste können die Hauptwerte manipuliert werden.
Dachöffnungsparameter ¶

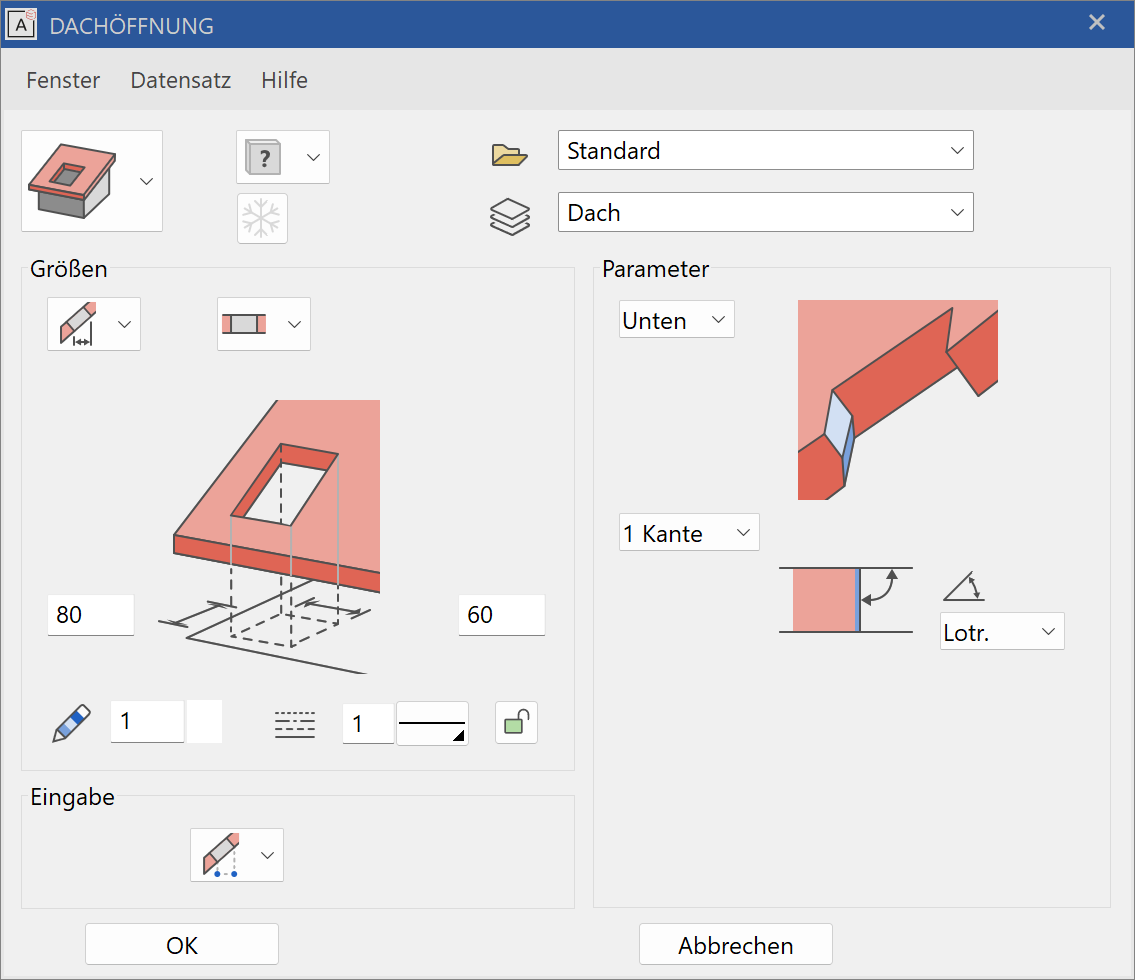

Die Dachöffnungsparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf die zu ändernde Dachöffnung geöffnet werden.
Allgemeine Parameter ¶
Status Umbauplanung
Einfrieren
Typ
Layer
Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.
Grössen ¶
| Beispiele: | ||
|---|---|---|
 |
 |
 |
| Form: rechtwinklig | Form: rechtwinklig | Form: frei |

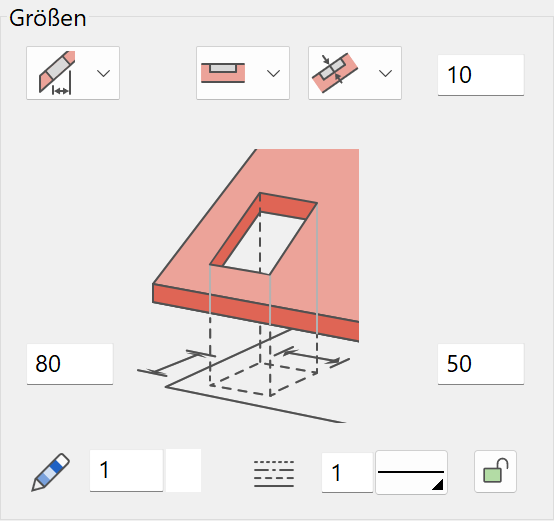

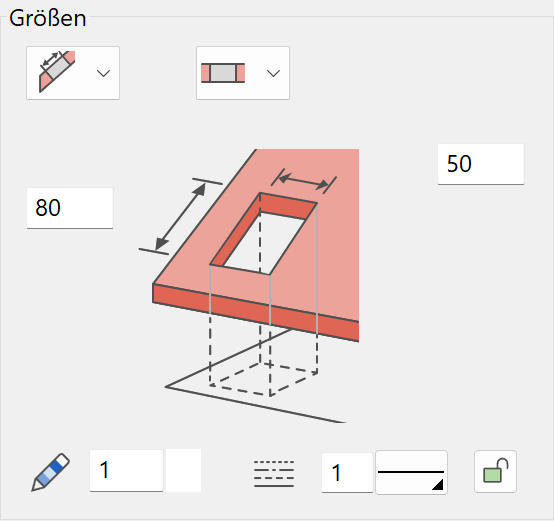

| Grösse auf Dachschräge | Grösse auf Geschossebene | |

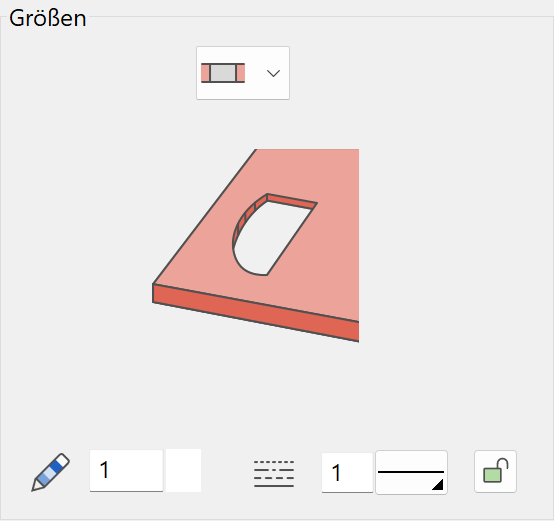

| Durchgehendes Loch | Schlitz | Durchgehendes Loch |
Grösse auf - Geschossebene/Dachschräge ¶
Die Dimensionen können auf der Dachschräge oder auf der Geschossebene gemessen werden. Diese Einstellung wird beim Ändern der Dachschräge berücksichtigt.
Art – Durchgehendes Loch/Schlitz ¶
Die Öffnung kann als durchgehendes Loch oder als Schlitz mit einer bestimmten Tiefe erstellt werden. Der Schlitz ist nur von oben möglich. Die Tiefe des Schlitzes kann normal oder lotrecht bestimmt werden.
Anwendung: In einem Bereich des Daches statt Dachziegel, Sonnenkollektoren.
2D-Darstellung ¶
Bei offenem Schloss können Stift und Linientyp für die 2D-Darstellung frei gewählt werden. Bei geschlossenem Schloss werden Stift und Linientyp für die 2D-Darstellung vom Dach übernommen.
Eingabe ¶
Die Eingabe unterscheidet sich je nach gewählter Form der Öffnung.
Dachöffnung - frei ¶
Eingabe direkt über ein Polygon
Eingabe über eine vordefinierte Kontur
Dachöffnung - rechtwinklig ¶
Die Dachöffnung kann entweder im Grundriss gesetzt werden oder sie wird über die Höhe der unteren Kante der Öffnung platziert. Bei einer Änderung der Dachhöhe oder Neigung wird die Dachöffnung entsprechend der Eingabe aktualisiert.
Lage über Grundriss ¶
Lage über Höhe ¶
Die Höhe des Daches an einem beliebigen Punkt kann mit der Funktion HÖHE IN PUNKT gemessen werden.
Parameter ¶
Aktive Seite ¶
Die Einstellungen in der Maske richten sich immer auf die aktive Seite.
Anzahl Kanten ¶
Eine Seite kann aus einer Kante oder aus 2 Kanten bestehen. Um Fehler in der Geometrie vorzubeugen, sollten alle Seiten gleich viele Kanten haben.
1 Kante ¶

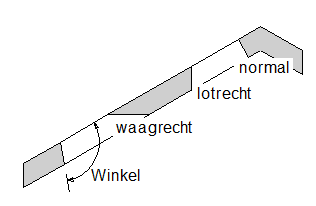

Es gibt 4 Variante, wie eine Kante verlaufen kann. Bei der Variante "Winkel" kann ein beliebiger Winkel eingetragen werden. Hat die Öffnung mit dem angegebenen Winkel kein Platz im Dach, wird die Kante lotrecht erzeugt.
2 Kanten ¶
Bei der ersten Kante kann die Länge bestimmt werden. Wie die Länge gemessen wird, kann gewählt werden. Eine Kante kann waagrecht sein, der Abstand wird aber normal zur Dachfläche gemessen. Um Fehler in der Geometrie vorzubeugen, sollten alle Seiten gleiche Länge haben.
Bei jeder Teilkante kann eine der 4 Varianten für den Kantenverlauf gewählt werden.

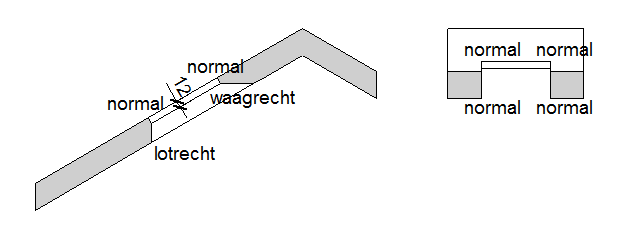

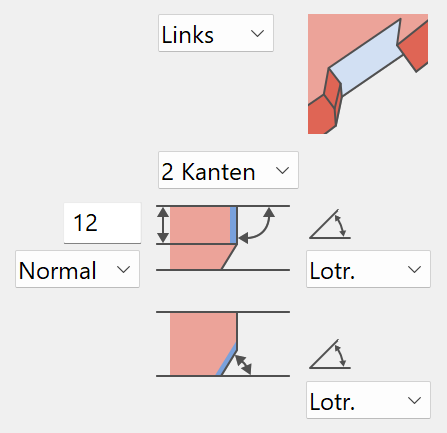

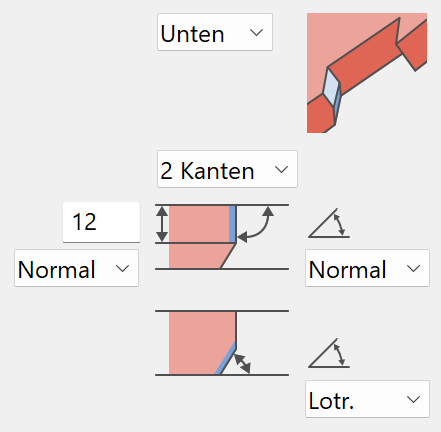

Beispiel einer Öffnung mit 2 Kanten. Die beiden Seiten "Rechts" und "Links" werden auch mit 2 Kanten definiert, obwohl eine Kante ausreichen würde.
| Querschnitt | Längsschnitt | ||
|---|---|---|---|
 |
 |
 |
 |

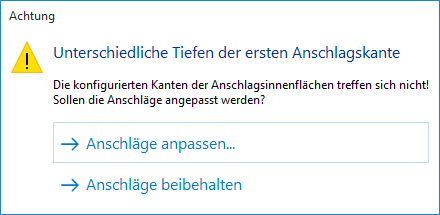

Treffen sich die Kanten an den Ecken nicht, erscheint eine Warnung.
Anschläge beibehalten:
In diesem Fall muss mit Fehlern bei der Geometrie gerechnet werden.
Anschläge anpassen:

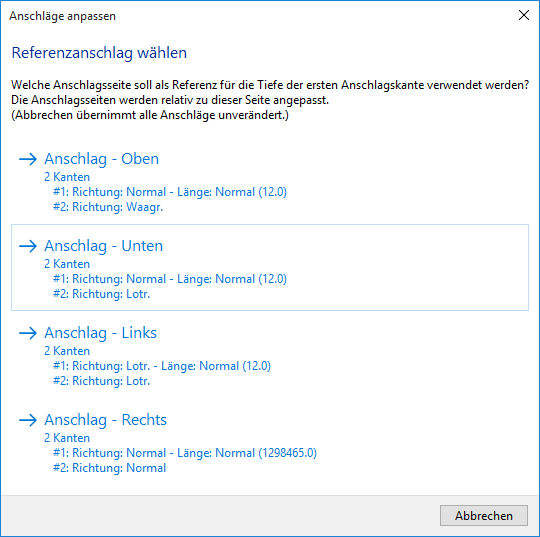

In diesem Fall wird eine Maske eingeblendet mit sämtlichen Einstellungen jeder Seite. Es kann entschieden werden, welcher Anschlag als Referenz gelten soll.
