Wandöffnung ¶

	Werkzeugleiste Bauteile
	Menü AR-Objekt > Wandöffnung erstellen

Mit einem Klick auf die Erstellfunktion der Wandöffnung sind die Einstellungen der zuletzt gesetzten Wandöffnung aktiv und die Wandöffnung kann sofort gesetzt werden. In der Eingabezeile erscheint die Abfrage Position der Öffnung.

Eigenschaftsleiste der Wandöffnung ¶

wall-opening
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion WANDÖFFNUNG ERSTELLEN gestartet wird oder wenn eine bestehende Wandöffnung bearbeitet wird. In der Eigenschaftsleiste der Wandöffnung können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Wandöffnungsparameter
	Typ
	Status Umbauplanung
	Öffnungsform
	Öffnungsart
	Wandöffnungsbreite
	Wandöffnungshöhe
	Wandöffnungsunterkante
	Wandöffnungstiefe
	Beschriftung
	Öffnung automatisch ausfüllen (Umbauplanung)
	Sturzliniendarstellung
	Diagonale
	Wandöffnung Eigenschaften (Darstellung)

Wandöffnungsparameter ¶

wallopen_params_
Die Wandöffnungsparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf die zu ändernde Wandöffnung geöffnet werden.

Allgemeine Parameter ¶

Status Umbauplanung
Einfrieren
Typ
Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

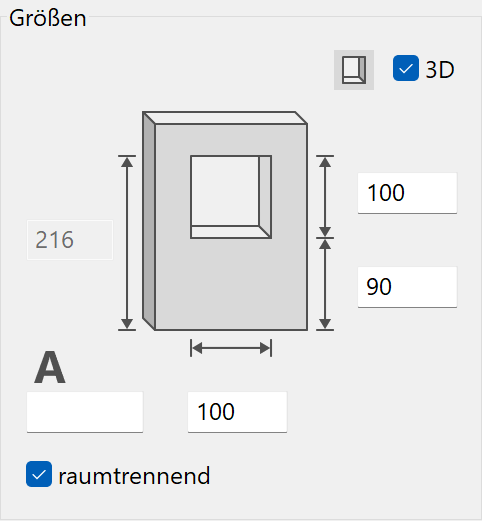

Grössen ¶

wall-opening-parameter-dimensions

Wandöffnungshöhe ¶

Gibt die Höhe der Öffnung ab der Unterkante bis zum Sturz an.

Wandöffnungsbreite ¶

Gibt die Breite der Öffnung an.

Wandöffnungsunterkante ¶

Die Höhe der Unterkante wird ab "Rohem Boden" angegeben.

Wandöffnungstext ¶

Ist bei den Parametern das Textsymbol eingeschaltet, wird der hier eingetragene Text dem Symbol angefügt.

Wandöffnungstiefe ¶

Ist bei der Wandöffnungsart der Schlitz gewählt, so kann mit diesem Wert die Tiefe der Öffnung manipuliert werden.

Öffnung im 3D ¶

opening-in-3d-checkmark
Dieser Schalter ist in der Regel eingeschaltet. Optional kann die Generierung einer Öffnung in der 3D Wand unterbunden werden. Es wird dann lediglich in der Wand eine 2D-Darstellung der Wandöffnung erzeugt.

raumtrennend ¶

room-dividing-checkmark
Ist eine Wandöffnung nicht raumtrennend, bildet dieses bei der Berechnung von Raumflächen keine Flächenbegrenzung.

Auswahl ¶

Form ¶

wallopen_type_rect_ - Rechteck
wallopen_type_round_ - Kreis
wallopen_type_halfr_ - Halbkreis
wallopen_type_rect_round_ - Rundbogen
wallopen_type_flat_arch_ - Segmentbogen
wallopen_type_lancet_arch_ - Spitzbogen
wallopen_type_rhomb_ Raute
wallopen_type_tria1_r_ - halbes -Dreieck rechts
wallopen_type_tria1_l_ - halbes Dreieck links
wallopen_type_tria2_ - gleichschenkeliges Dreieck
wallopen_type_free_ - freie Kontur wählen
wallopen_type_diag_ - Rechteck über Diagonale
wallopen_type_vol_ - freies Volumen verwenden

Zur Auswahl stehen 13 verschiedene Formarten. Von diesen sind die ersten 10 Formen Regelformen, die in ihrer Aussenkontur (Form der Leibung) klar definiert sind.
wallopen_type_free_
Die Form freie Kontur wählen erlaubt die Definition einer freien Wandöffnungskontur. Diese Kontur soll "auf der Wand" liegen, d. h. die Arbeitsebene ist auf die Wandoberfläche zu legen. Dort kann ein geschlossenes Polygon gezeichnet werden.

wallopen_type_diag_
Die Form Rechteck über Diagonale stellt ein einfaches Werkzeug zur Eingabe von rechteckigen Wandöffnungen im 3D dar. Die Arbeitsebene ist auf die Wand zu legen. Bei Aufruf der Funktion wird nur die linke untere und die rechte obere Ecke der Öffnung abgefragt. Alle weiteren Darstellungsvarianten ergeben sich durch die eingestellten Parameter.

wallopen_type_vol_
Die Form freies Volumen verwenden bietet die Möglichkeit eine Öffnung zu generieren indem vorher ein. "Abzugskörper" definiert wird. Dies kann eine 3D-Box sein, die "in der Wand steckt", also so definiert wird, das durch Wegnahme des Körpers ein "Loch in der Wand" entsteht.
Nach Aktivieren der Funktion muss das Volumen gewählt werden, das abgezogen wird, dann die Wand, in welcher der Vorgang geschehen soll.

Tipp

Das Volumen des Abzugskörpers darf nicht bündig mit der Unter- oder Oberkante der Wand sein. Lassen Sie immer einen Freiraum, auch wenn es nur ein Millimeter ist.

Art ¶

wallopen_type_hole_ - Durchbruch
wallopen_type_slot_ - Schlitz/Nische

Die Wandöffnungsart bestimmt, ob es ein Wanddurchbruch oder ein Wandschlitz/Nische ist.
Wird der Wandschlitz gewählt, so erscheint in der Maske das Feld für die Eingabe der Wandöffnungstiefe.

Anschlag ¶

stop_type_none_ - ohne Anschlag
stop_type_free_ - mit Anschlag

Wird der freie Anschlag gewählt, so erscheint in der Maske das Feld für die Eingabe der Wandöffnungstiefe.

Parameter ¶

Boden ¶

wallopen_niche_niche_ - Boden läuft in Nische
wallopen_niche_slot2_ - Boden wird mit Wand begrenzt

Textsymbol ¶

wallopen_text_no_ - Symbol ist ausgeschaltet
- Symbol ist eingeschaltet

Auswahl des Bibliotheksteils ¶

wall-opening-library-part-selection
Hier kann ein eigenes Bibliotheksteil für das Symbol gewählt werden. Die Standardsymbole sind unter <ELITECAD-Installationsverzeichnis>\u\<version>\ar\glob\symbol abgelegt.

Tipp

Wenn Sie ein eigenes Symbol erstellen möchten, laden Sie am besten eine Vorlage aus dem oben erwähnten Pfad. (wd_text.d oder wd_text_neu.d). Passen Sie das Symbol Ihren Wünschen an und speichern es unter einem neuen Namen ab. Achten Sie darauf, dass der Setzpunkt des Symbols in der Blattmitte ist.

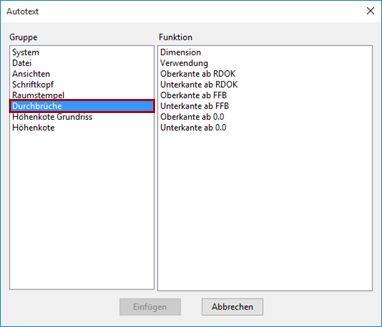

Einträge im Autotext
wall-opening-auto-text-entries

Sturzliniendarstellung ¶

stop_type_none_ - Typ1
- Typ2
- Ohne Sturz
- Nicht sichtbar

Die Sturzliniendarstellung im Grundriss wird über diesen Schalter gesetzt. Dabei können die Sturzlinien wahlweise nach 2 verschiedenen Typen bestimmt werden. Die Typen werden in der Darstellungstiefen bei Fenster eingestellt: Die oberste Auswahlmöglichkeit ist hierbei Typ1, die mittlere Typ2. Typ1 ist standardmässig gestrichelt und Typ2 eine ausgezogene Linie. Die dritte Auswahl schaltet die Sturzliniendarstellung aus und die vierte zeigt gar keine Wandöffnung an.

2D nur im eigenen Geschoss ¶

2d-only-in-active-storey-checkmark
Bei mehrgeschossigen Wandöffnungen kann die 2D-Darstellung wahlweise nur im eigenen Geschoss oder auch in anderen Geschossen erfolgen.

Umbauplanung – automatisch ausfüllen ¶

automatic-checkmark
Wird der Status einer Wandöffnung auf Abbruch gestellt, kann durch diese Option automatische Füllwand erzeugt werden.

Stift- und Linientyp ¶

pen_ linetype_
Hier können der Stift-/Linientyp für die 2D-Darstellung gewählt werden.

Grundrissdarstellung ¶

wallopen_plan_diag_ Nur Stift-/Linientyp
wallopen_plan_cross_ Nur Stift-/Linientyp
wallopen_plan_diagfill_ colour-selection-red Zusätzliche Farbauswahl
wallopen_plan_crossfill_ Zusätzliche Farbauswahl
wallopen_plan_full_ Zusätzliche Farbauswahl
wallopen_plan_drill_ hatch-controls Zusätzliche Schraffurauswahl

Detailparameter ¶

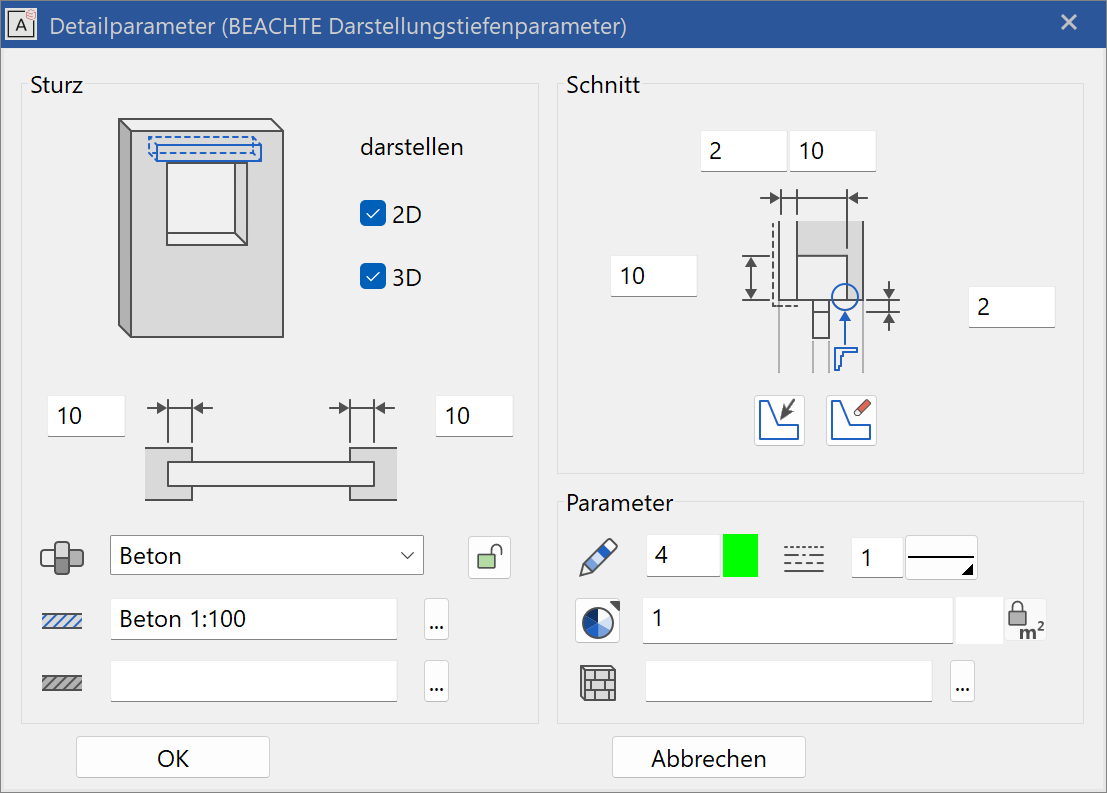

Sturzparameter ¶

window_lintel_

Die Sturzparameter sind identisch mit den Sturzparametern des Fensters und im Kapitel Fenster dokumentiert.

Anschlageditor ¶

stop_params_
Der Anschlageditor ist identisch zum Anschlageditor des Fensters und wird beim Fenster beschrieben.

Änderungsfunktionen ¶

Platzierungspunkte ¶

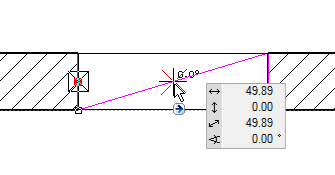

Bearbeiten Sie eine bereits gesetzte Wandöffnung, so erhält diese am ehemaligen Platzierungspunkt eine optische Anzeige. Ändern Sie nun die Wandöffnungsbreite so wirkt sich die Änderung immer von diesem Punkt aus. Der Punkt kann mit der Maus auf die Bezugspunkte links, rechts und Mitte verschoben werden.
modify-wall-opening
Bewegen Sie mit der Maus den Platzierungspunkt.

Tipp

Wird nach dem Wählen der Wandöffnung auf einen Handle oder Gripper der Kontur geklickt, stehen Manipulationsfunktionen auch direkt in einer Werkzeugleiste oder durch Tab beim Cursor zur Verfügung.
