Funktionen ¶
Alle Funktionen der Kanalisation sind im Online Help Center von ELITECAD im Kapitel Kanalisation genauestens beschrieben. Sie können dort jederzeit nachlesen, wie eine Funktion ausgeführt wird und welche Einstellungen erforderlich sind.
Funktionen im Help Center ¶
Referenzplan ¶
Ein Referenzplan ist eine schon erstellte ELITECAD-Zeichnung, die "hinter" die eigentliche, neue Zeichnung eingefügt wird. Alle Elemente werden nur noch in einer Farbe dargestellt. Beim Zeichnen kann auf alle fangbaren Punkte in der Referenzzeichnung zugegriffen werden.
Während es für kleinere Objekte genügen mag, eine Vorlage mit Hilfslinien zu erstellen, ist es bei grösseren Kanalisationen sehr hilfreich, mit einer Referenzzeichnung zu arbeiten. Der Arbeitsaufwand ist nicht grösser, als wenn die Kanalisation mit Hilfslinien vorgerissen wird.
Für das Kursbeispiel wurde die Referenzzeichnung auch gleich im Layer "Referenzplan" abgespeichert. Somit kann die Zeichnung über den Layer ein- und ausgeblendet werden oder über die Maske Parameter-Ansicht. Darüberhinaus sind alle Bezeichnungen von Punkten im Referenzplan vermerkt.
¶
Menü EINFÜGEN > REFERENZZEICHNUNG
Dazuladen… - Referenzplan wird in das mitgespeicherte Geschoss gelesen Positionieren… - Referenzplan wird in das aktive Geschoss gelesen und kann zusätzlich positioniert werden Löschen… - Referenzplan löschen und deaktivieren
Ein-/Ausblenden ¶

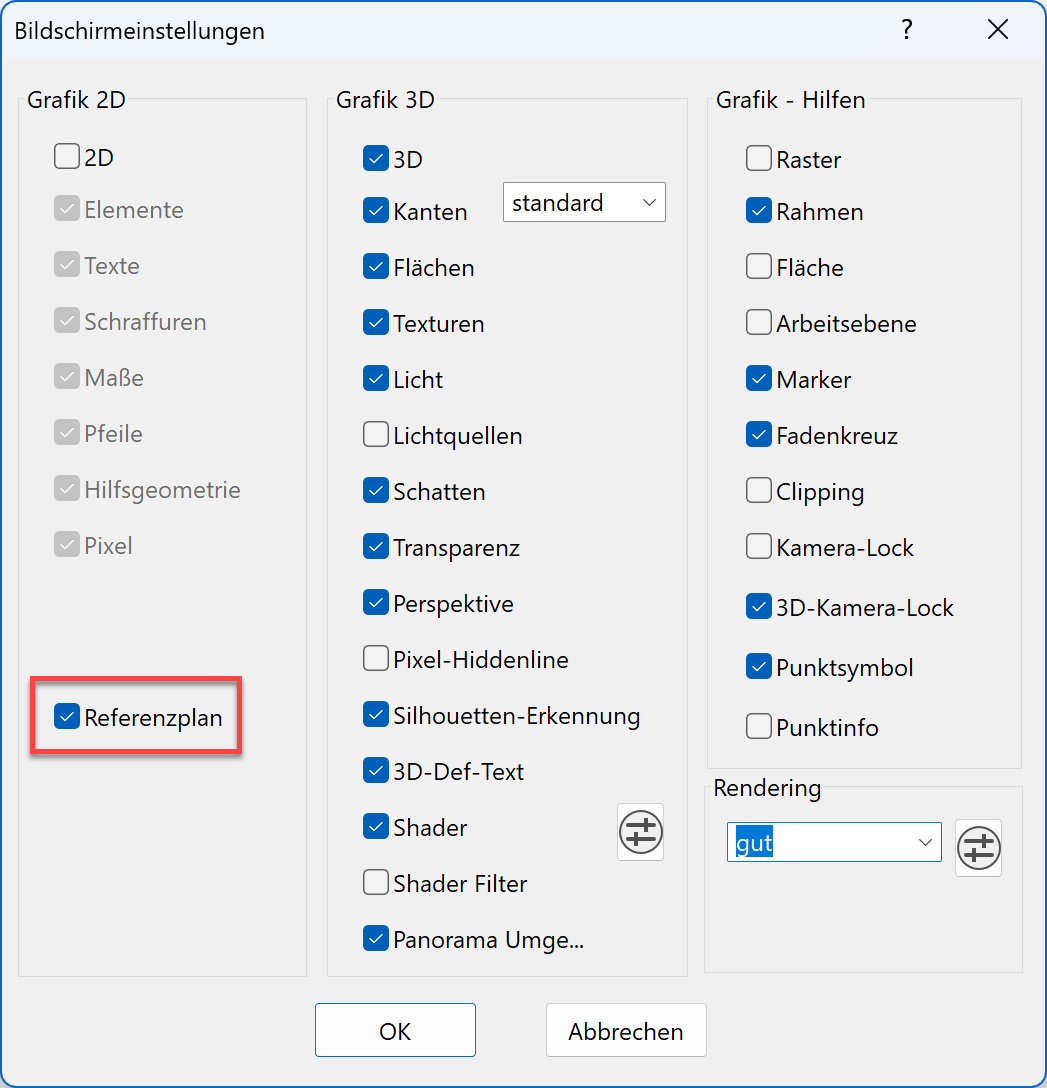

In der Parameteransicht Maske kann die Sichtbarkeit eingestellt werden.
Ein: sichtbar in Bild und Druckausgabe
Aus: ausgeblendet

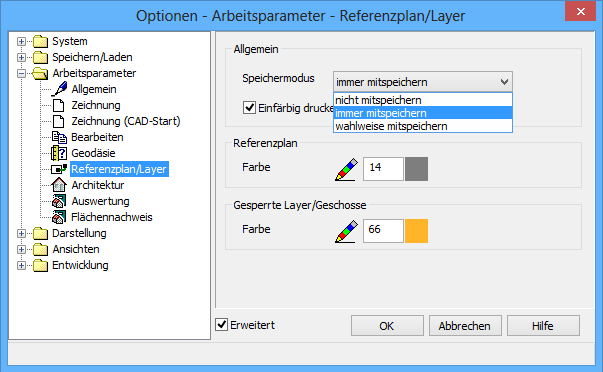

Einstellungen zum Referenzplan ¶
Menü EINSTELLUNGEN > OPTIONEN
Speichermodus:
do not include in save
always include in save
selection for inclusion in save
Farbe:
Farbnummer in welcher der Referenzplan dargestellt wird
