Kurseinheit - Erweiterte Baufunktionalität

000course-unit-4-sample2 000course-unit-4-sample

Inhaltsverzeichnis

Bodenkontur ändern
Dachgauben
Texturen zuweisen
Kopieren / Drehen
Stütze
Geländer
Aussentreppe
Zwischenpodest (Freier Boden)
Vorplatz (Boden mit Gefälle)
Vordach
Stützmauer
Wand mit geneigter Oberkante
Wandabschluss ändern
Lichtschacht (Bibliotheksteil)
3D-Objekt für Lichtschacht
Aufsichten von Bauteilen
Umgebungsfläche (horizontal über Wert)
Umgebungsfläche (geneigt über 3 Punkte)
Umgebungsfläche (Definitionspunkte im 3D)
Umgebungsfläche (Neigung wie best. Fläche)
Layer zuweisen
Layer ändern
Umgebungsflächen
Speichern

Vorbereitung

Workshop

Bei dieser Kurseinheit beginnen Sie mit dem Projektstand, den Sie in der Kurseinheit 3 erarbeitet haben oder Sie verwenden unser mitgeliefertes Beispiel (CAD_Objekt3).

  1. Laden Sie das Projekt.
  2. Öffnen Sie die Projekteinstellungen.
    002project-settings

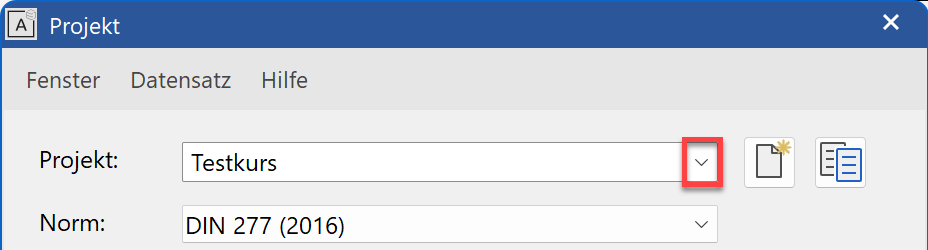

    Vorhandenes Modell aus der Kurseinheit 3:
    001load-own-drawing

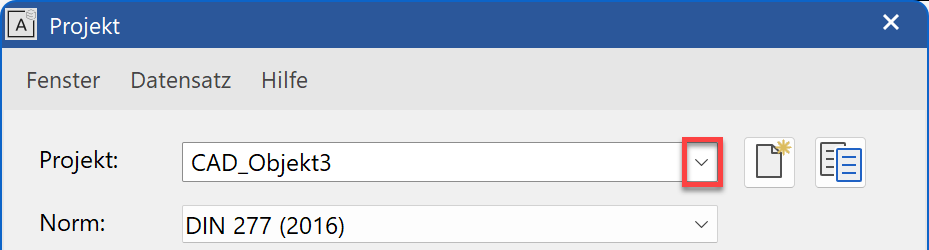

    Ohne Modell aus Kurseinheit 3:
    001load-object3-drawing

    Wählen Sie das entsprechende Projekt und bestätigen Sie mit ok

  3. Laden Sie die dazugehörende Modelldatei mit Menü DATEI > ÖFFNEN.
    load_file_
    Wählen Sie das Modell und öffnen Sie es.
    open
    Das geöffnete Modell sollte diesen Stand aufweisen.
    003current-model-state
