Kurseinheit - Planausfertigung

000course-unit-3-sample

Inhaltsverzeichnis

Grundriss-Ansichten erzeugen
Schnitt definieren
Ansicht definieren
Schnitt bearbeiten
Ansicht bearbeiten
Bibliotheksteile setzen
Schraffieren
Beschriftung
Vermassung
Layoutvorlage definieren
Eigener Schriftkopf
Plot definieren
Plot mit mehreren Ansichten
Drucken
Speichern

Vorbereitung

Öffnen

Ihr Projekt besteht aus zwei Teilen:
Projektdaten, Modelldaten

Beim Laden der Modelldatei wird automatisch das dazugehörige Projekt geladen. Wenn Sie zuerst die Projektdaten laden, dann stehen Sie beim Öffnen der Modelldatei jeweils gleich im richtigen Verzeichnis im Explorer.

Workshop

  1. Bei dieser Kurseinheit beginnen Sie mit dem Projektstand, den Sie in der Kurseinheit 2 erarbeitet haben, oder Sie verwenden unser mitgeliefertes Beispiel (CAD_Objekt2).
    Laden Sie zuerst das Projekt.
  2. Öffnen Sie die Projekteinstellungen.
    002project-settings
    Vorhandenes Modell aus der Kurseinheit 2:
    001load-own-drawing

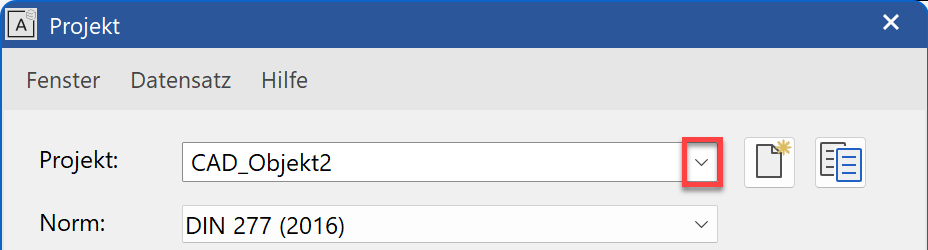

    Ohne Modell aus Kurseinheit 2:
    002load-object2-drawing

    Wählen Sie das entsprechende Projekt und bestätigen Sie mit ok

  3. Laden Sie die dazugehörende Modelldatei mit Menü DATEI > ÖFFNEN.
    load_file_
    Wählen Sie das Modell und öffnen Sie es.
    open
    Das geöffnete Modell sollte diesen Stand aufweisen.
    003current-model-state
