Kurseinheit - Werkplanung

000floor-plan-cu5

Inhaltsverzeichnis

Darstellungstiefe wechseln
Parameter Darstellungstiefe
Darstellungstiefe ändern
Aussenwand ändern
Fensteranschlag ändern
Türanschlag ändern
Türe mit Anschlag setzen
Parameter der Türen übertragen
Parameter der Fenster übertragen
Treppe korrigieren
Aussenvermassung
Innenvermassung
Speichern

Vorbereitung

Workshop

Bei dieser Kurseinheit beginnen Sie mit dem Projektstand, den Sie in der Kurseinheit 4 erarbeitet haben, oder Sie verwenden unser mitgeliefertes Beispiel (CAD_Objekt4). Laden Sie das Projekt.

  1. Öffnen Sie die Projekteinstellungen.
    002project-settings
    Vorhandenes Modell aus der Kurseinheit 4
    001load-own-drawing

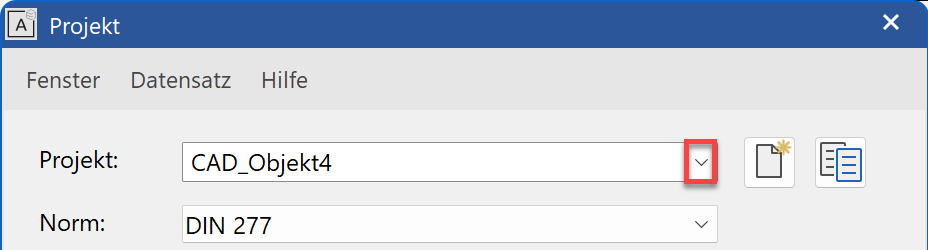

    Ohne Modell aus Kurseinheit 4
    001load-object4-drawing

    Wählen Sie das entsprechende Projekt und bestätigen Sie mit ok.

  2. Laden Sie die dazugehörende Modelldatei mit Menü DATEI > ÖFFNEN.
    load_file_
    Wählen Sie das Modell und öffnen Sie es.
    open
    Das geöffnete Modell sollte diesen Stand aufweisen.
    002current-model-state
    Erklärung

    Mit der Umstellung in die Darstellungstiefe "Werkplan" wird auch der Massstab des Modells und der Ansichten geändert. Dies hat zur Folge, dass die Plotzusammenstellungen nicht mehr zu gebrauchen sind.

    Speichern Sie das "Eingabemodell" mit dessen Ansichten und Plots unbedingt als eigenständige Datei ab. Mit der Funktion SPEICHERN UNTER im Menü DATEI kann ein Modell mit all seinen Plänen mit einem neuen Namen abgespeichert werden. Auf die gleiche Weise kann auch eine Sicherungskopie der gesamten Datei erstellt werden.

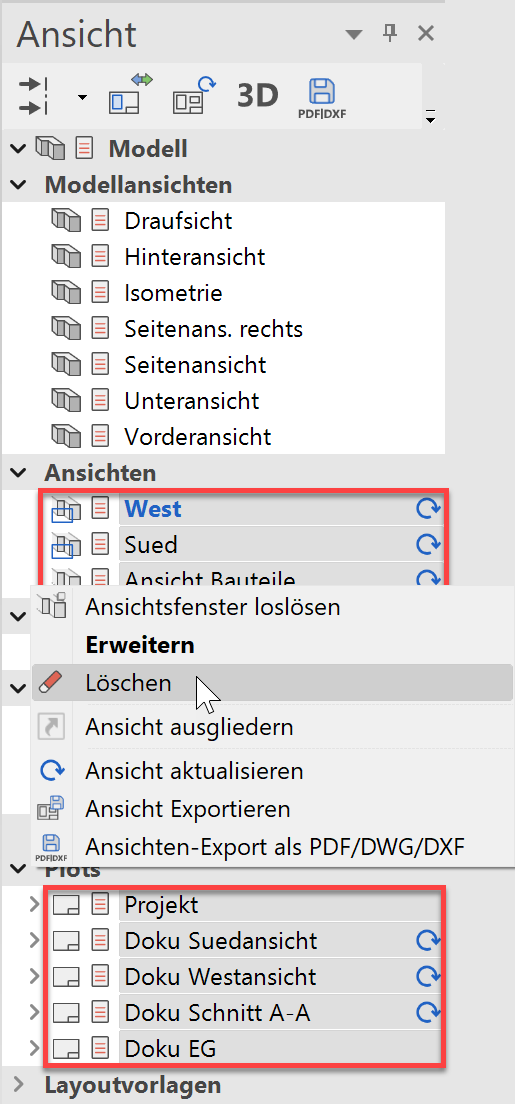

  3. Löschen Sie in der Ansichtenverwaltung sämtliche Plots und Ansichten. Markieren Sie die Ansichten und löschen Sie diese über das Kontextmenü.
    Ctrl -Taste = Mehrfachauswahl; Shift -Taste = Von-Bis-Auswahl
    003delete-views
  4. Im Menü DATEI > SPEICHERN UNTER die Datei unter dem neuen Namen ** Werkplanung_Kurs5.d** abspeichern.
    004save-woco
